he心参数

• 电压与电流能力：反向峰值电压（VRRM）40V，正向平均整流电流（IF (AV)）5A，可承受 150A 的正向浪涌峰值电流（IFSM，8.3ms 单半正弦波）。
• 低功耗设计：正向压降（VF）典型值 0.55V（@5A），显著降低导通损耗；反向漏电流（IR）≤0.5mA（@40V，TA=25℃），高温下（TA=125℃）仍保持≤0.2mA，确保电路稳定性。
• 宽温域工作：支持 - 55℃至 %2B 150℃的极端温度环境，满足工业及消费电子需求。

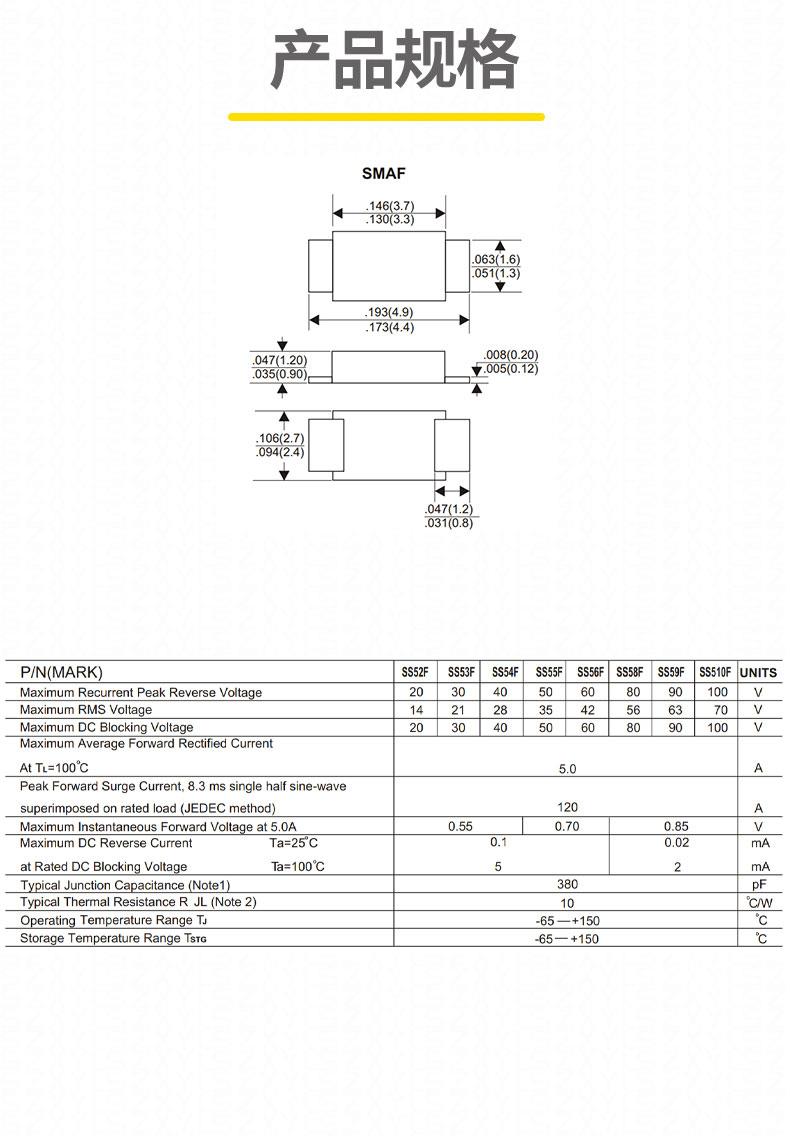

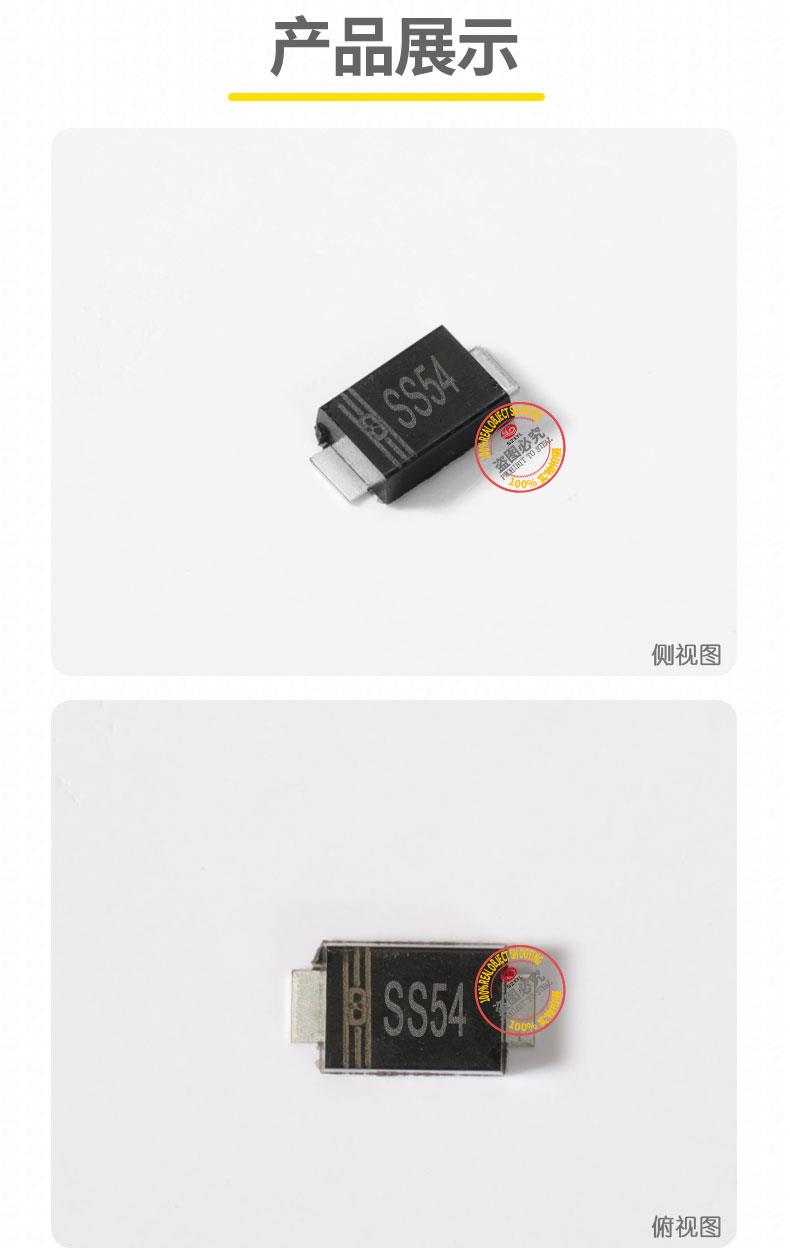

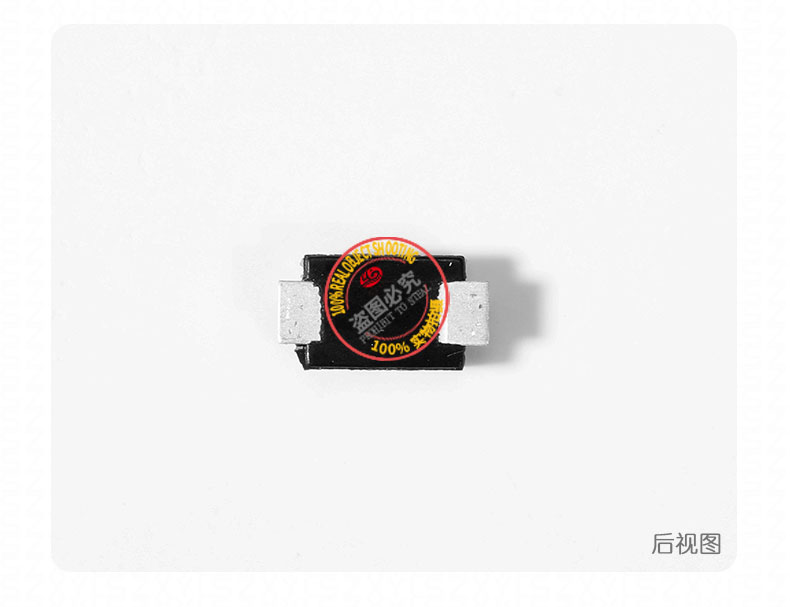

• 封装规格：尺寸 3.70?2.70?1.10mm，2 引脚设计，符合 JEDEC DO-214AD 标准，体积比传统 SMC 封装缩小 30%，适合高密度 PCB 布局。

技术优势

1. 高频性能优异：反向恢复时间极短（<100ns），适用于 100kHz 以上的 DC-DC 转换器及逆变器，提升系统效率。
2. 高可靠性：采用金属硅结（Metal-Silicon Junction）工艺，内置应力释放结构，增强抗浪涌能力；符合 RoHS 3 及无铅标准，满足环保要求。
3. 散热优化：底部平面设计结合低热阻（典型值 50℃/W，安装在 5.0?5.0mm 铜箔上），支持大电流持续工作，延长设备寿命。建议搭配≥10mm?10mm 铜箔散热焊盘，或采用散热过孔阵列（Φ0.3mm，密度≥4 个 /cm?）优化散热。
4. 高浪涌耐受：可承受 150A 的非重复正向浪涌电流，保护电路免受瞬时冲击。

典型应用

• 消费电子：笔记本电脑电源适配器、移动电源的二次侧整流，支持宽输入电压范围（5-40V）。
• 工业设备：低压电机驱动电路的续流保护、传感器供电模块，以及需要 40V 反向电压的开关电源（SMPS）。
• 新能源领域：小型太阳能逆变器的防逆流设计，提升能源利用率；储能系统的低压过压保护。
• 汽车电子：车载充电器、ECU 电源模块的反向极性保护

SS54F 选型建议

• 替代型号：
  • SS54 SMA：同参数但采用 SMA 封装，适合对尺寸要求较低的场景。
  • SS54F-Q（车规级）：通过 AEC-Q101 ren证，适用于车载环境，反向漏电流更低（≤0.1mA）。
• 参数对比：与 SS54（非 F 系列）相比，SS54F 的正向压降更低（0.55V vs 0.8V），更适合对能效敏感的高频应用。
• 配套设计：建议搭配≥10mm?10mm 铜箔散热焊盘，或采用散热过孔阵列（Φ0.3mm，密度≥4 个 /cm?）优化散热。对于空间受限的场景，可采用陶瓷基板或金属芯 PCB 进一步提升散热效率。

该器件以超小尺寸、低功耗和高可靠性，成为低压高频电路的理想选择，尤其适合对空间、效率和稳定性要求严苛的消费电子及工业应用场景。
