供应SS56 SMB 肖特基二极管

型号/规格:

SS56

品牌/商标:

SZXYL

封装形式:

SMB

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

中功率

频率特性:

高频

整流电流:

5

反向电压:

60

产品信息

SS56 SMB 是一款专为中压高频场景设计的贴片肖特基二极管,采用表面贴装封装(SMB/DO-214AA),具备高可靠性与高效能特性。以下是其he心特性与技术参数的详细描述:

SS56he心参数

  • 电压与电流能力:反向峰值电压(VRRM)60V,正向平均整流电流(IF (AV))5A,可承受 150A 的正向浪涌峰值电流(IFSM,8.3ms 单半正弦波)。不同厂商的 IFSM 存在差异,例如东沃电子的 SS56 SMB 为 150A,而烜芯微的 SS56 为 125A。
  • 低功耗设计:正向压降(VF)典型值 0.7-0.85V(@5A),具体取决于厂商(如东沃电子为 0.85V,烜芯微为 0.7V);反向漏电流(IR)≤0.5mA(@60V,TA=25℃),高温下(TA=125℃)仍保持≤20mA,确保电路稳定性。
  • 宽温域工作:支持 - 55℃至 %2B 150℃的极端温度环境,满足工业及消费电子需求。

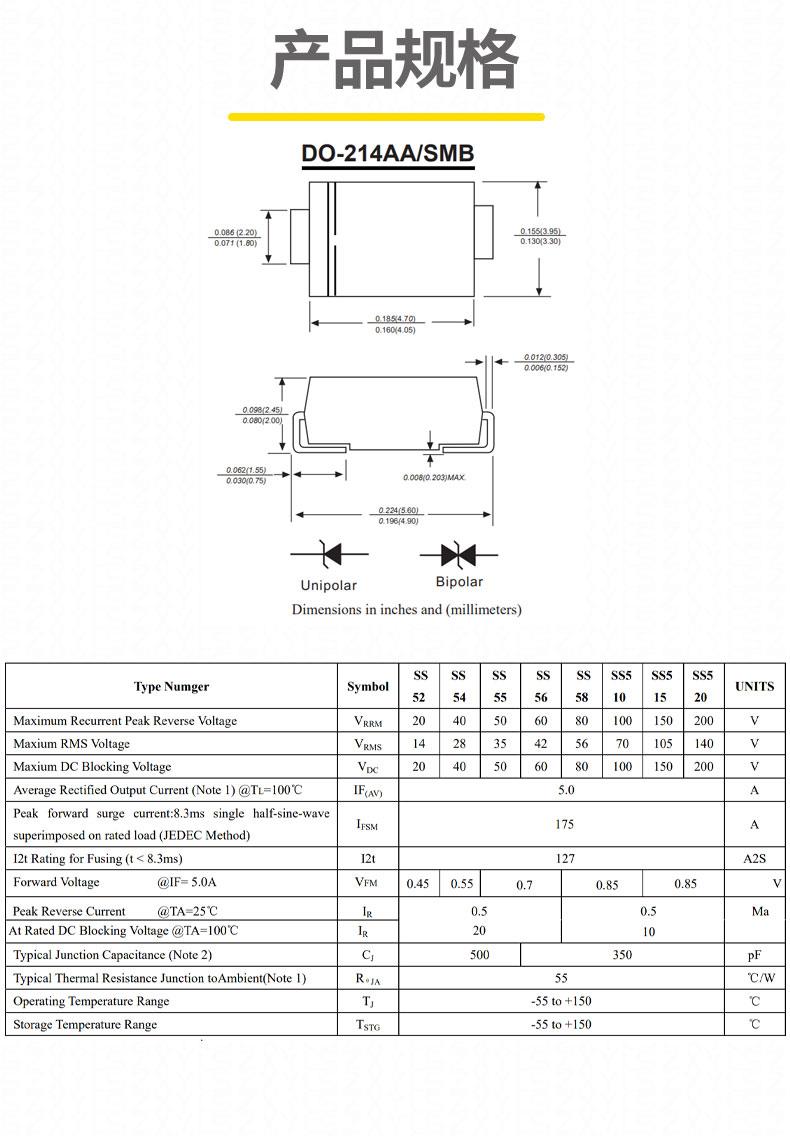

  • 封装规格:尺寸 4.57?3.94?2.44mm,2 引脚设计,符合 JEDEC DO-214AA 标准,体积比 SMC 封装缩小 40%,适合高密度 PCB 布局。

技术优势

  1. 高频性能优异:反向恢复时间极短(<10ns),适用于 100kHz 以上的 DC-DC 转换器及逆变器,提升系统效率。赛米微尔的同类产品开关损耗比快恢复二极管低 80%,可提升电源系统效率 2-3%。
  2. 高可靠性:采用 Guard Ring 保护结构,增强抗浪涌能力;符合 RoHS 3 及无铅标准,部分厂商型号(如佑风微的 SS56C)通过 UL 94V-0 阻燃ren证,焊接温度可达 260℃/10 秒,满足环保与工业级需求。
  3. 散热优化:低热阻设计(典型值 55℃/W,安装在 14?14mm 铜箔上),支持大电流持续工作,延长设备寿命。建议搭配≥10mm?10mm 铜箔散热焊盘,或采用散热过孔阵列(Φ0.3mm,密度≥4 个 /cm?)优化散热。
  4. 高浪涌耐受:可承受 150A 的非重复正向浪涌电流,保护电路免受瞬时冲击。

典型应用

  • 消费电子:笔记本电脑电源适配器、移动电源的二次侧整流,支持宽输入电压范围(5-60V)。
  • 工业设备:低压电机驱动电路的续流保护、传感器供电模块,以及需要 60V 反向电压的开关电源(SMPS)。
  • 新能源领域:小型太阳能逆变器的防逆流设计,提升能源利用率;储能系统的低压过压保护。
  • 汽车电子:车载充电器、ECU 电源模块的反向极性保护,东沃电子的 SS56-Q(车规级)通过 AEC-Q101 ren证,适应 - 40℃至 %2B 125℃的车载环境。

该器件以超小尺寸、低功耗和高可靠性,成为中压高频电路的理想选择,尤其适合对空间、效率和稳定性要求严苛的消费电子、工业及新能源应用场景。
