供应SS34 SMC 肖特基二极管

型号/规格：

SS34

品牌/商标：

SZXYL

封装形式：

SMC

环保类别：

无铅环保型

安装方式：

贴片式

包装方式：

卷带编带包装

功率特性：

中功率

频率特性：

高频

整流电流：

反向电压：

询价

产品信息

SS34 SMC 是一款专为高效电力转换设计的贴片肖特基二极管，采用表面贴装封装（SMC/DO-214AB），具有以下he心特性与技术参数：

SS34he心参数

电压与电流能力：反向峰值电压（VRRM）40V，正向平均整流电流（IF (AV)）3A，可承受 80A 的正向浪涌峰值电流（IFSM）。
低功耗设计：正向压降（VF）仅 0.5V（@3A），显著降低导通损耗，提升能效；反向漏电流（IR）≤500μA（@40V），确保电路稳定性。
宽温域工作：支持 - 55℃至 %2B 150℃的极端温度环境，满足高温工业及汽车电子需求。

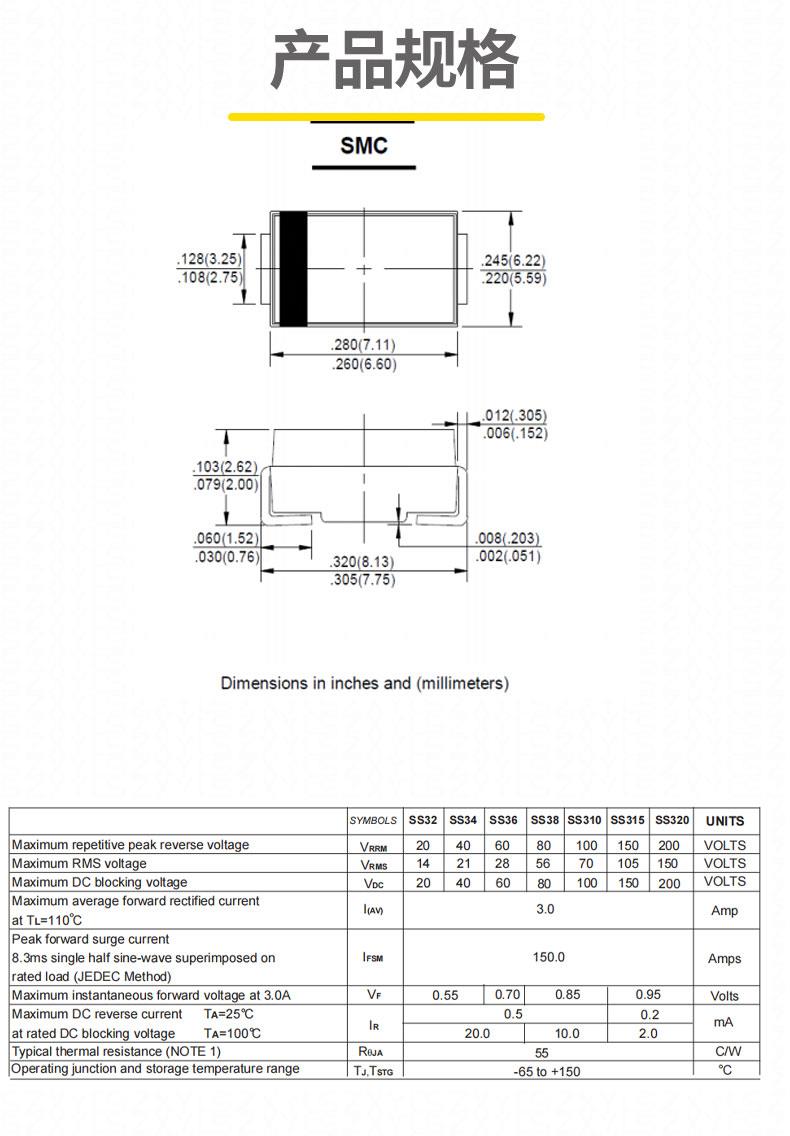

封装规格：尺寸 7.11?6.22?2.62mm，2 引脚设计，符合 JEDEC DO-214AB 标准，适合高密度 PCB 布局。

SS34技术优势

快速开关响应：无反向恢复时间限制，适用于高频 DC-DC 转换器及逆变器，提升系统效率。
高可靠性：采用 Guard Ring 保护结构，增强抗浪涌能力；符合 RoHS 3 及无铅标准，满足环保要求。

散热优化：低热阻设计（典型值 56℃/W），支持大电流持续工作，延长设备寿命。

参数名称	典型值 / 特性	技术依据
zui大反向耐压	40V	数据手册
正向浪涌电流	100A（8.3ms 单半波）	浪涌测试标准
工作温度范围	-55℃至 %2B 150℃	环境适应性要求
典型应用场景	开关电源、汽车电子、通信设备	高频整流需求

典型应用

消费电子：手机充电器、笔记本电源适配器的二次侧整流。
工业设备：开关电源（SMPS）、LED 驱动电路的续流保护。
汽车电子：车载充电器、ECU 电源模块的反向极性保护。
新能源领域：太阳能逆变器的防逆流设计，提升能源利用率。

品质保证
由 Microdiode、安森美等国际厂商生产，通过 ISO 9001 ren证，提供稳定供货。产品经过 100% 高温反偏测试（HTRB），确保长期使用可靠性。

选型建议

替代型号：SS34 SMA/DO-214AC（更小封装）、SS34 SOD-123（超小型）。
配套设计：建议搭配≥10mm?20mm 铜箔散热焊盘，确保结温控制在 150℃以下。

该器件以高性价比和优异的电气性能，成为中小功率电路的理想选择，尤其适合对效率、体积和可靠性要求严苛的应用场景。
