SS34he心参数

• 电压与电流能力：反向峰值电压（VRRM）40V，正向平均整流电流（IF (AV)）3A，可承受 70-100A 的正向浪涌峰值电流（IFSM，8.3ms 单半正弦波），具体取决于厂商（如东沃电子为 70A，FRONTIER 为 100A）。
• 低功耗设计：正向压降（VF）典型值 0.55V（@3A），导通损耗比普通硅二极管降低 40% 以上；反向漏电流（IR）≤0.5mA（@40V，TA=25℃），高温下（TA=125℃）仍保持≤20mA（部分厂商如佑风微在 TA=25℃时 IR≤20mA）。
• 宽温域工作：支持 - 55℃至 %2B 150℃的极端温度环境（晶导微），车规级型号（如东沃电子 SS34BQ）通过 AEC-Q101 ren证，适应 - 40℃至 %2B 125℃的车载环境。

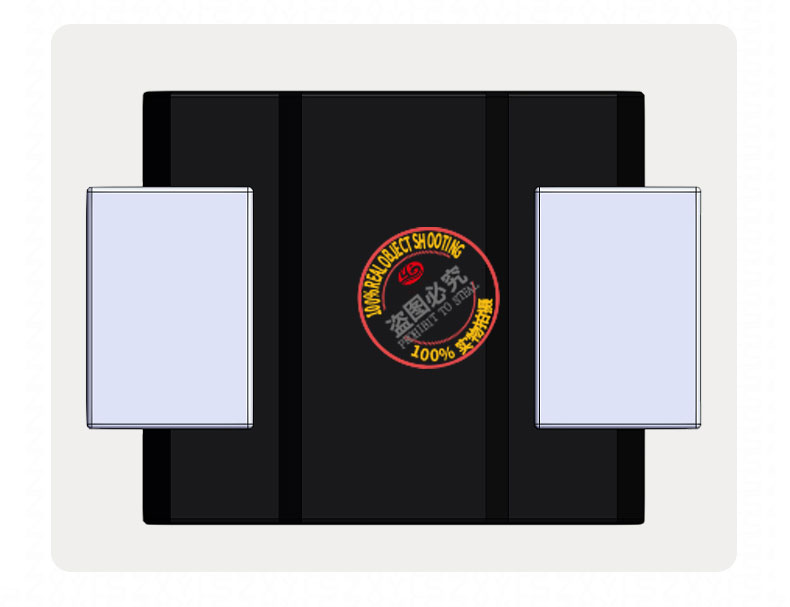

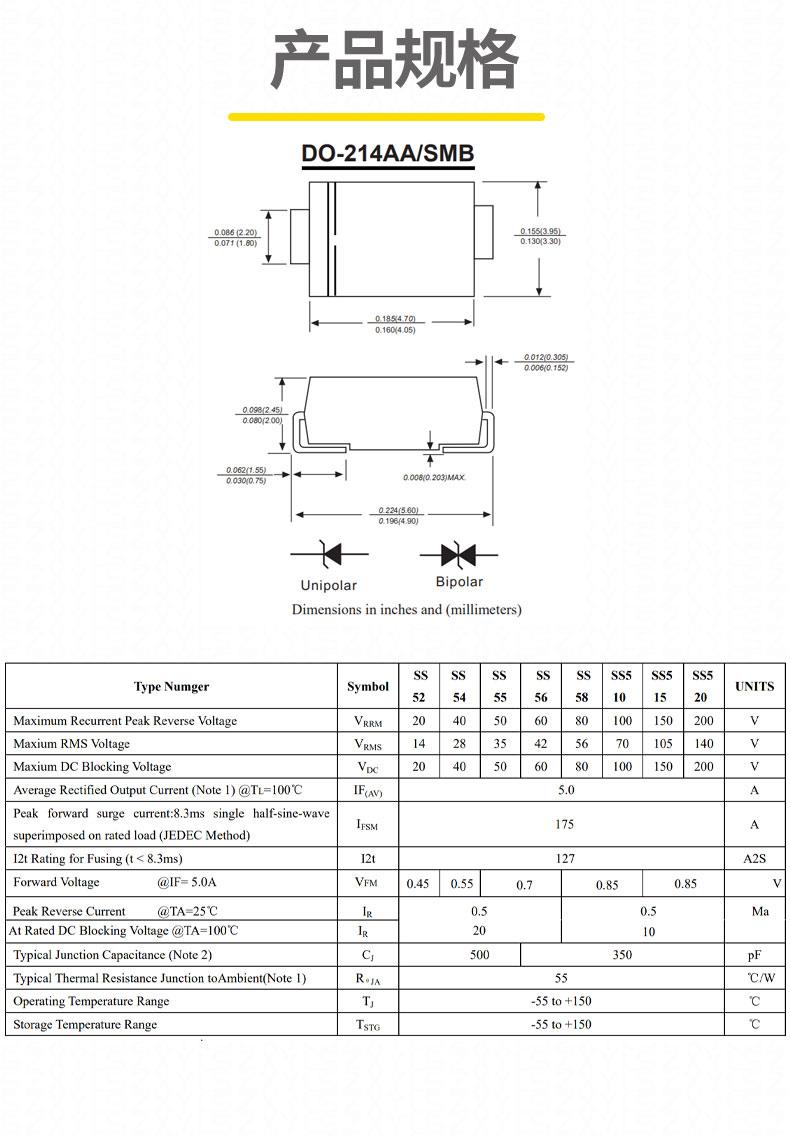

• 封装规格：尺寸 4.57?3.94?2.44mm（SMB/DO-214AA），引脚间距 1.27mm，符合 JEDEC 标准，厚度比 SMC 封装减少 30%，适合高密度 PCB 布局。

SS34技术优势

1. 超薄封装与散热优化：
   • 厚度仅 2.44mm，比 SMC 封装更薄，PCB 占板面积减少 20%。采用金属框架与芯片底面 100% 焊接设计，热流路径缩短 30%，典型热阻（RθJA）为 55℃/W（安装在 5.0?5.0mm 铜箔上）。
   • 建议搭配≥8mm?8mm 铜箔散热焊盘，或采用 Φ0.3mm 散热过孔阵列（密度≥3 个 /cm?）优化散热。
2. 高频性能优异：
   • 反向恢复时间极短（<10ns，参考 ASEMI SS34B 数据），开关损耗比快恢复二极管低 70%，适用于 50kHz 以上的 DC-DC 转换器及逆变器，可提升电源系统效率 1-2%。
3. 高可靠性与环保合规：
   • 采用 Guard Ring 保护结构，增强抗浪涌能力；符合 RoHS 3 及无铅标准，部分厂商型号（如 FRONTIER）通过 UL 94V-0 阻燃ren证，焊接温度可达 250℃/10 秒。
   • 产品经过 100% 高温反偏测试（HTRB）和浪涌冲击测试，确保长期使用可靠性。例如，东沃电子的 SS34BQ 车规级型号通过 AEC-Q101 ren证，反向漏电流≤0.1mA，适用于车载环境。

典型应用

• 消费电子：手机充电器、移动电源的宽输入电压（5-40V）整流，支持高效能转换；笔记本电脑电源适配器的二次侧整流，降低功耗。
• 汽车电子：车载充电器、ECU 电源模块的反向极性保护（如 BMS 电池管理系统防反接设计），车规级型号适应 - 40℃至 %2B 125℃的车载环境。
• 工业设备：低压开关电源（SMPS）的续流保护、电机驱动电路的整流，以及需要 40V 反向电压的传感器供电模块。
• 新能源领域：太阳能微逆变器的防逆流设计（40V 反向电压保护）、储能系统的低压过压保护，提升能源利用率。
