SS24Lhe心参数

• 电压与电流能力：
  • 反向峰值电压（VRRM）40V，正向平均整流电流（IF (AV)）2A，可承受 40-50A 的正向浪涌峰值电流（IFSM，8.3ms 单半正弦波），具体取决于厂商（如 YSW 为 50A，合科泰为 50A，壹芯微为 40A）。
  • 正向压降（VF）典型值 0.46-0.55V（@2A），YSW 型号为 0.46V，合科泰型号为 0.50V，壹芯微型号为 0.55V，导通损耗比传统硅二极管降低 50% 以上。
  • 反向漏电流（IR）≤500μA（@40V，TA=25℃），高温下（TA=100℃）仍保持≤1000μA（壹芯微数据）。
• 宽温域工作：支持 - 55℃至 %2B 150℃的极端温度环境，满足工业级应用需求。

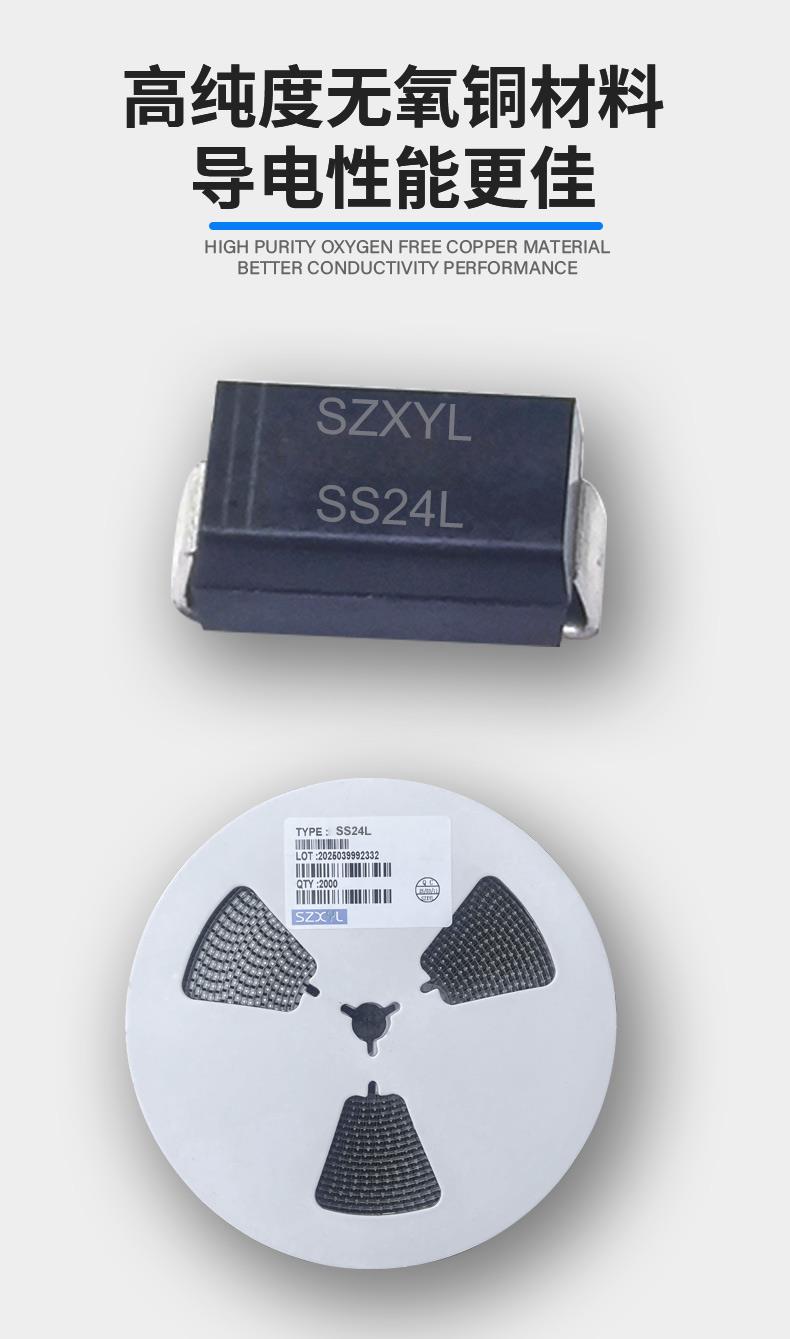

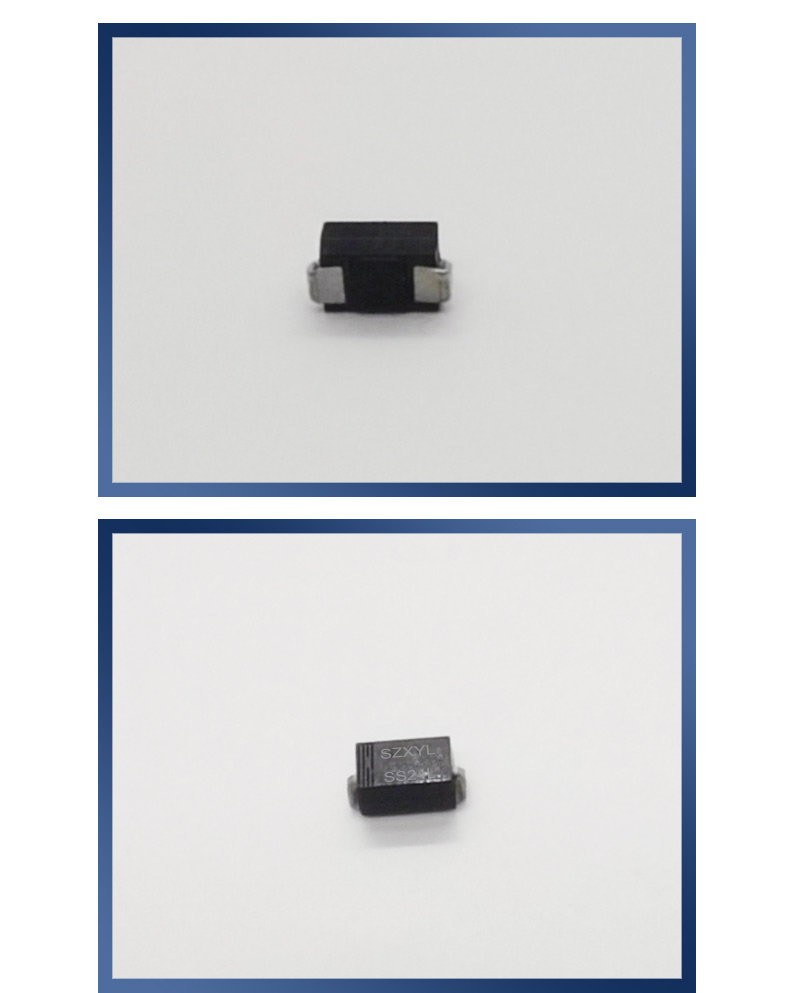

• 封装规格：
  • 尺寸 4.75?3.90?2.60mm（SMA/2 引脚），引脚间距 1.27mm，符合 JEDEC 标准，厚度比 SMB 封装减少 38%，体积缩小 30%，适合高密度贴片布局。
  • 引脚可承受 250℃回流焊（10 秒），兼容标准 SMT 工艺。

SS24L技术优势

1. 低功耗与高频性能：
   • 肖特基势垒结构带来极低的正向压降（典型 0.50V），显著降低导通损耗，提升电源转换效率。例如，在 5V/2A 输出的开关电源中，相比普通硅二极管可减少 1.0W 以上的功耗。
   • 反向恢复时间（Trr）≤75ns，开关损耗比普通整流桥低 60%，适用于 100kHz 以上的 DC-DC 转换器及逆变器，可提升系统效率 2-3%。
2. 散热优化与可靠性：
   • 采用金属框架与芯片底面全焊接设计，典型热阻（RθJA）为 55-88℃/W（安装在 8.0mm? 铜箔上，参考 Micro Commercial Components 数据）。建议搭配≥10mm?10mm 铜箔散热焊盘，或采用 Φ0.3mm 散热过孔阵列（密度≥4 个 /cm?）优化散热。
   • 内置 Guard Ring 保护结构，增强抗浪涌能力；符合 RoHS 3 及无铅标准，部分厂商型号（如合科泰）通过 AEC-Q101 车规ren证，焊接温度可达 250℃/10 秒。
3. 兼容性与环保合规：
   • 引脚间距 1.27mm，兼容标准 SMT 贴片工艺，支持回流焊和波峰焊。
   • 符合欧盟 RoHS 3 指令及中国 RoHS 标准，无卤素、无铅化设计，满足quan球环保要求。

典型应用

• 消费电子：手机快充适配器（支持 100-240V 宽输入）、笔记本电脑电源的全波整流，YSW SS24L 的 0.46V 低 VF 特性可显著降低发热。
• 工业设备：中小功率开关电源（SMPS）的高频整流、电机驱动电路的续流保护，以及需要 40V 反向电压的传感器供电模块。
• 新能源领域：太阳能微逆变器的防逆流设计（40V 反向电压保护）、储能系统的低压过压保护，提升能源利用率。
• 汽车电子：车载充电器、ECU 电源模块的反向极性保护，快恢复特性适应高频开关需求，车规级型号（如 SS24-Q）符合 AEC-Q101 标准。
