MJE171he心特性

1. 中压与大电流能力
   集电极 - 发射极电压（VCEO）达 60V，可承受 3A 连续集电极电流（IC），功率耗散能力 12.5W（25?C 环境温度，需配合散热片），自然冷却下功率耗散为 1.5W。其发射极 - 基极电压（VEBO）7V，支持直接驱动低压信号源，无需额外电平转换电路。
2. 低饱和压降与宽增益范围
   集电极 - 发射极饱和电压（VCE (sat)）仅 1.7V（@600mA, 3A），有效减少导通损耗，适用于对能效要求较高的驱动电路。直流电流增益（hFE）zui小值达 30（@0.5A, 1V），典型值达 100，在高电流下仍能保持稳定放大能力（hFE≥12@1.5A），显著降低前级驱动电流需求。
3. 宽温域可靠性


   结温范围为 - 65?C 至 %2B 150?C，通过优化的掺杂工艺提升高温稳定性，适用于工业控制、电机驱动等严苛环境。内置基极 - 发射极电阻（需外部串联 1kΩ 限流电阻）可有效限制漏电流，确保在关断状态下的低功耗特性。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	60	V
   集电极电流（连续）	3.0	A
   功率耗散（25?C）	12.5（带散热片）	W
   直流电流增益（hFE）	30-100（典型值）	-
   集电极饱和压降	≤1.7（@600mA, 3A）	V
   结到管壳热阻	10（ST）/3.5（Central）	?C/W
   结到环境热阻	83.4（自然冷却）	?C/W
   工作温度范围	-65 至 %2B 150	?C
   封装类型	TO-126（SOT-32）	-

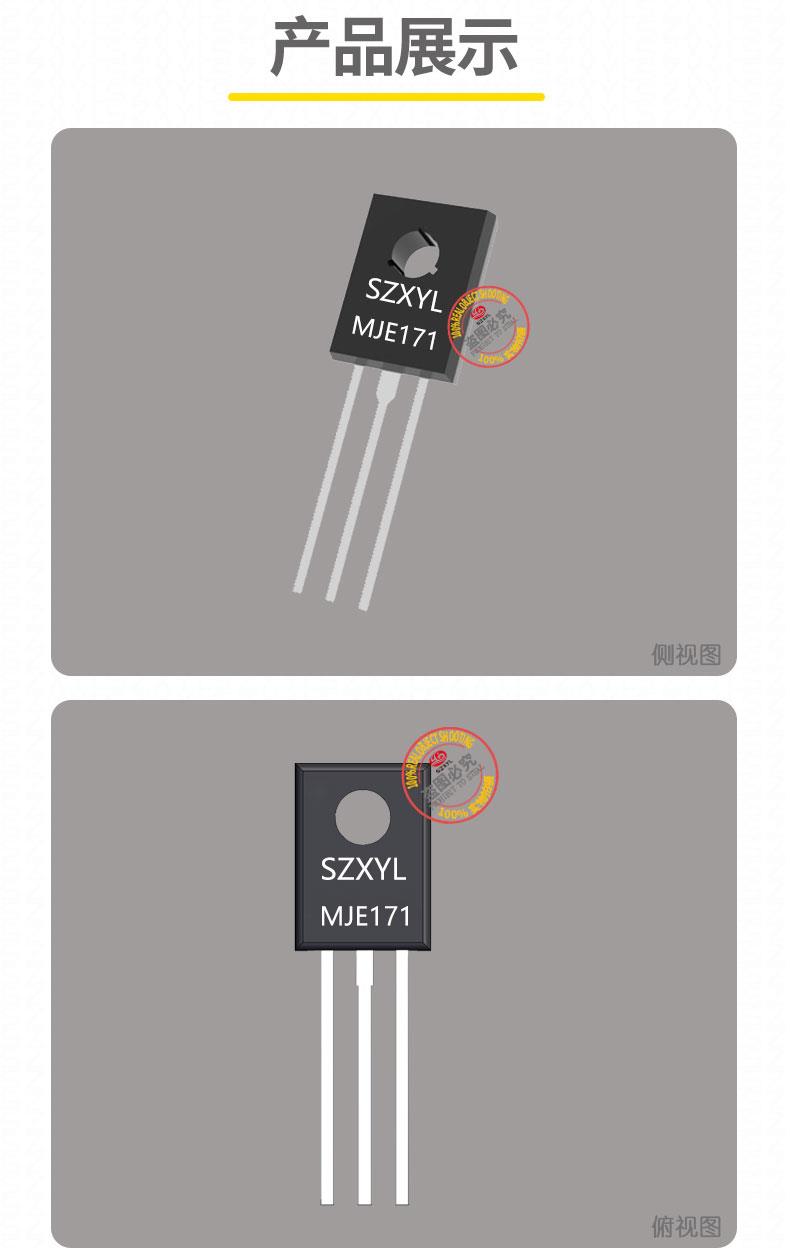

MJE171封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 7.80mm? 宽 2.90mm? 高 11.05mm，引脚间距 2.54mm，适合高密度电路板布局。
• 引脚特性：基极驱动电流典型值 15mA（@500mA IC），建议串联 1kΩ 限流电阻以保护输入级。

MJE171典型应用

1. 低功率音频放大器
   作为推挽输出级与 NPN 型晶体管（如 MJE181）配对使用，实现全波放大（如 8Ω 扬声器 2W 输出时失真度 < 1%），广泛应用于汽车音响、工业报警器等领域。在加拿大 Bryston 功放电路中，MJE171 与互补管配合可实现 0.007% 的极低失真。
2. 高速开关与继电器驱动
   直接驱动 24V/1A 继电器或电磁阀，其 400mA 基极电流（@3A IC）可确保可靠吸合，配合续流二极管（如 1N4007）可保护电路免受反电动势冲击。在智能家居系统中，可用于控制窗帘电机、门锁等设备的正反转。
3. 工业控制与仪器仪表
   作为温度控制器的执行元件，其低饱和压降特性可提升加热电路的能效（如在 12V/3A 加热模块中，能效提升 15%）。在工业机械臂控制中，其快速响应能力（fT=50MHz）可实现精准的位置控制。
4. 电源管理模块


   用于线性稳压器的扩流电路，可将输出电流提升至 3A（如 LM317T%2BMJE171 组合），纹波电压低于 50mV。在电池充电器中，其宽温域特性可适应 - 20?C 至 %2B 85?C 的工作环境。
