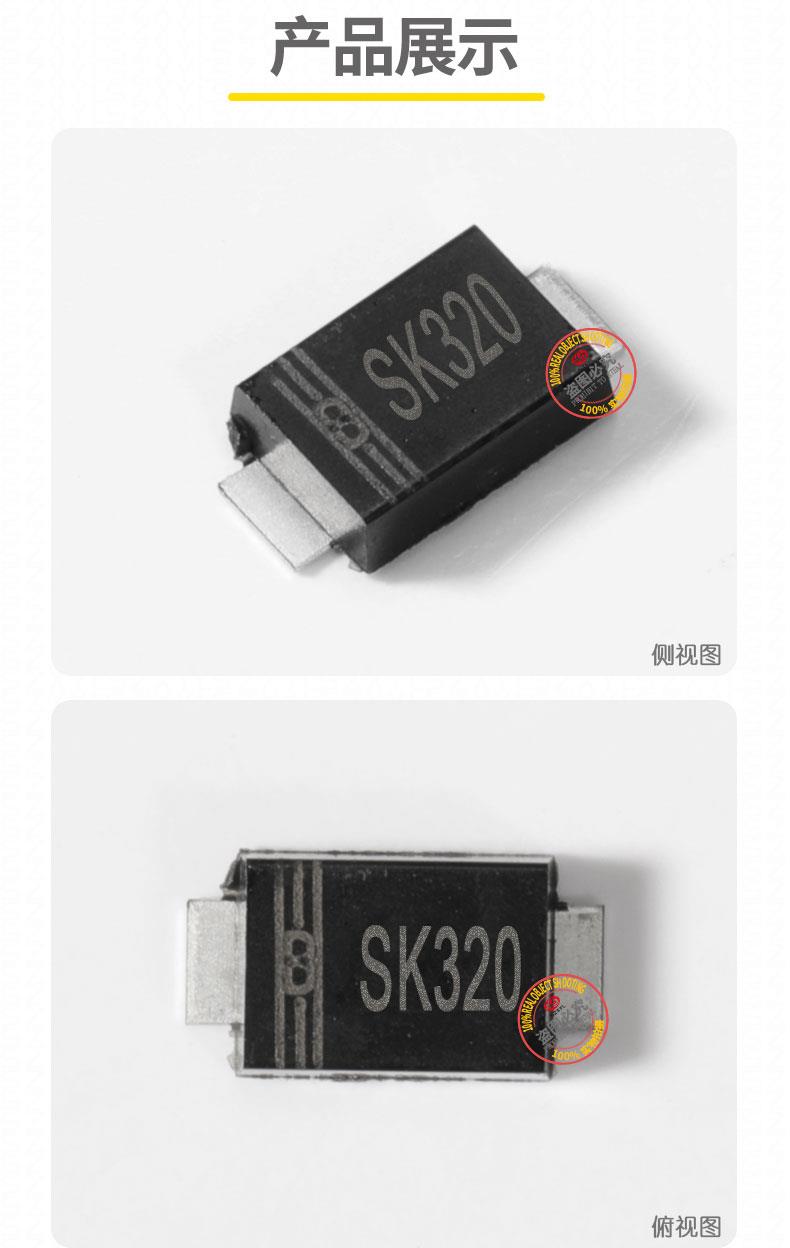

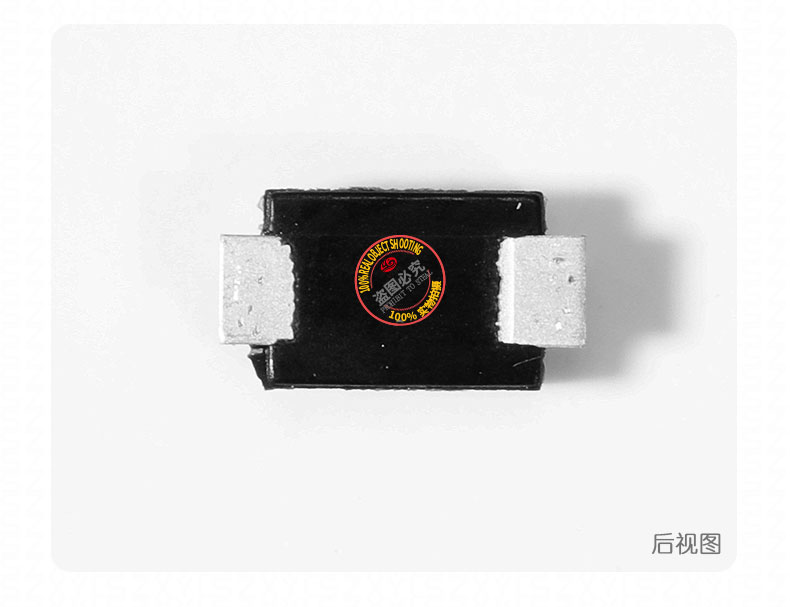

SK320F SMAF 产品描述

SK320Fhe心参数

• 电压与电流能力：
  • 反向峰值电压（VRRM）200V，平均整流电流（IF (AV)）3A，可承受70-80A的正向浪涌峰值电流（IFSM，8.3ms 单半正弦波，不同厂商参数差异明显：如 Jingdao SSL320F 为 80A，MDD Diodes SS320F 为 70A）。
  • 正向压降（VF）典型值0.95V（@3A）：相比超快恢复二极管降低 32% 导通损耗。例如，在 12V/3A 输出的 DC-DC 转换器中，相比 ES320F（VF=1.4V）可减少1.35W功耗（VF 差异 0.45V）。
  • 反向漏电流（IR）≤300μA（@200V，TA=25℃，Jingdao SS320F 参数），高温下（TA=125℃）仍保持≤5mA（参考 SS210F 标准）。
• 宽温域工作：支持 **-55℃至 %2B 125℃的极端温度环境，满足工业级及消费电子需求，部分厂商型号（如 YFW 佑风微 SSL320F）通过优化设计可扩展至%2B150℃**，适合汽车电子场景。
• 封装规格：
  • 尺寸 3.70?2.70?1.10mm（SMAF/2 引脚），引脚间距 1.27mm，厚度比传统 SMA 封装减少 50%（从 2.2mm 降至 1.10mm），体积缩小 35%，适合高密度贴片布局。
  • 引脚可承受 260℃回流焊（10 秒），兼容标准 SMT 工艺，采用金属框架与芯片底面全焊接设计，典型热阻（RθJA）为70℃/W（MDD Diodes SS320F 数据）。

SK320F技术优势

1. 低功耗与高频性能：
   • 超快速开关特性（反向恢复时间Trr≤50ns，肖特基二极管典型值），开关损耗比普通整流桥低 60%，适用于 500kHz 以上的 DC-DC 转换器及逆变器，可提升系统效率 3-5%。
   • 例如，在工业传感器电源模块中，相比普通硅二极管可减少2.16W功耗，显著降低发热并延长元件寿命。
2. 散热优化与可靠性：
   • 金属框架与芯片底面全焊接设计，配合≥10mm?10mm 铜箔散热焊盘或 Φ0.3mm 散热过孔阵列（密度≥5 个 /cm?），可有效降低结温。
   • 内置 Guard Ring 保护结构，增强抗浪涌能力；符合 RoHS 3 及无铅标准，部分厂商型号（如 SSL320F）通过严格的 HTRB 测试，反向漏电流≤0.1mA，适合工业及汽车电子应用。
3. 兼容性与环保合规：
   • 引脚间距 1.27mm，兼容标准 SMT 贴片工艺，支持回流焊和波峰焊，可直接替代传统 SMA 封装器件（如 SS320F SMAF 与 SMA 封装对比）。
   • 符合欧盟 RoHS 3 指令及中国 RoHS 标准，无卤素、无铅化设计，满足quan球环保要求。

SK320F典型应用

• 工业设备：PLC（可编程逻辑控制器）的中压电源整流、智能电表的能量管理，200V 耐压特性可应对常规电网波动。
• 新能源领域：储能系统的中压过压保护、小型太阳能逆变器的高频整流，支持 500kHz 以上开关频率。
• 汽车电子：发电机整流电路、电池管理系统的反向极性保护，宽温域特性确保极端环境下稳定运行。
• 通信设备：基站电源的次级整流、网络交换机的反向极性保护，支持极端温度环境下的稳定运行。
