KSD1691 he心特性

1. 高电压与大电流能力
   集电极 - 发射极电压（VCEO）达 60V，可承受 5A 连续集电极电流（IC），功率耗散能力 20W（25?C 环境温度，需配合散热片），自然冷却下功率耗散为 1.3W。其发射极 - 基极电压（VEBO）8V，兼容常规驱动电路设计，内置基极 - 发射极电阻（约 1kΩ）可有效限制漏电流。
2. 低饱和压降与高增益
   集电极 - 发射极饱和电压（VCE (sat)）仅 0.3V（@2A），显著降低导通损耗。直流电流增益（hFE）范围为 50-160（典型值 100），在高电流下仍能保持稳定放大能力（hFE≥50@5A），适用于需要高增益的驱动电路。其反向恢复时间（trr）≤2μs，支持高频开关应用（如 20kHz PWM 信号）。
3. 宽温域可靠性
   结温范围为 - 55?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性，适用于工业控制、汽车电子等严苛环境。内置的 E-C 阻尼二极管可抑制反电动势，保护电路免受电压尖峰冲击。

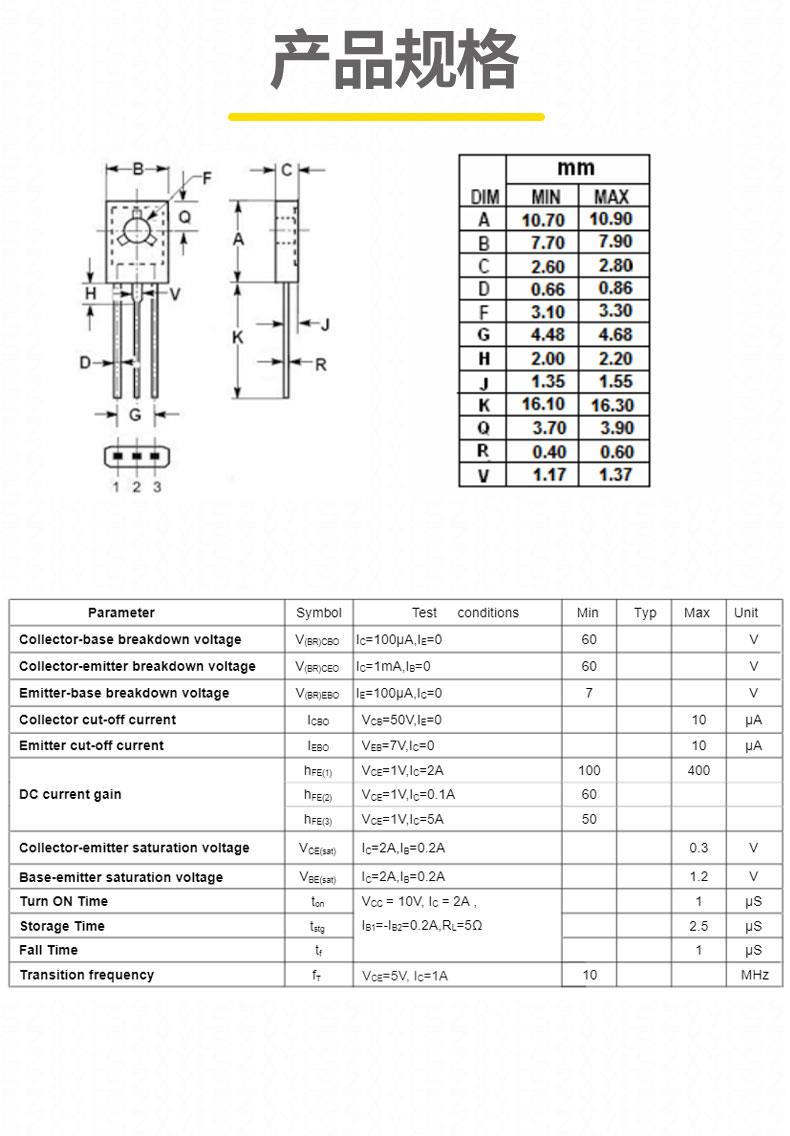

KSD1691 封装与引脚

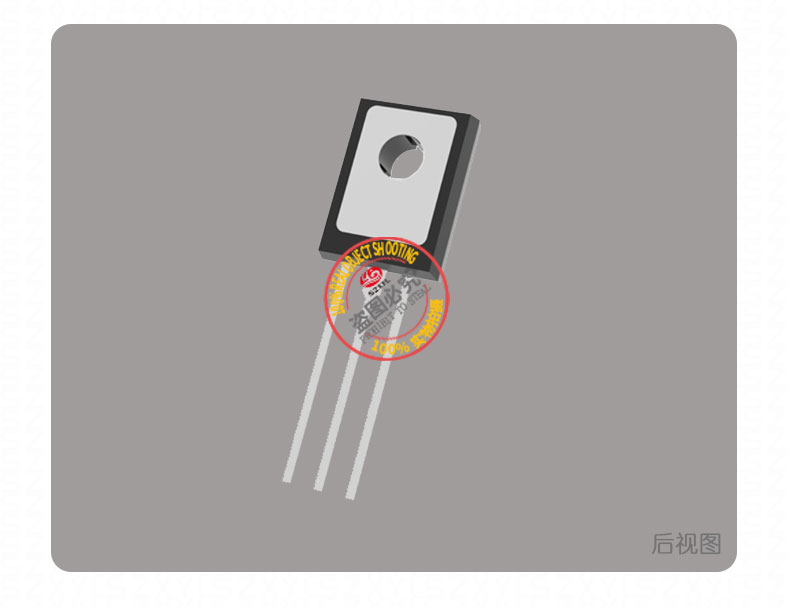

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 引脚特性：基极驱动电流典型值 25mA（@5A IC），建议串联 1kΩ 限流电阻以保护输入级。

KSD1691 典型应用

1. 电机与继电器驱动
   直接驱动 12V/5A 直流电机或 24V/2A 继电器，内置阻尼二极管可吸收反电动势，延长设备寿命。在智能家居系统中，可控制电动窗帘、门锁等高压设备的正反转。
2. 高压电源与逆变器
   用于 60V 高压线性稳压器的扩流电路，可将输出电流提升至 5A（如 LM317T%2BKSD1691 组合），纹波电压低于 100mV。在小型逆变器中，其快速开关能力（开关时间≤2μs）可实现高效的 DC-AC 转换。
3. 汽车电子与工业设备
   作为汽车雨刮器电机的驱动管，可承受汽车电源波动（12-16V）并提供稳定的输出。在工业 PLC 控制模块中，其高电压特性可直接驱动电磁阀等执行器。
4. 电池管理与充电保护


   在电池高温报警电路中，可驱动继电器切断充电回路，防止过充引发安全隐患。其低饱和压降特性可降低电路功耗，延长电池使用寿命。
