KSA1220A 产品概述

KSA1220Ahe心特性

1. 高电压与电流能力
   • 集电极 - 发射极电压（VCEO）：-160V，显著高于 KSA1220 的 - 120V，适合高压电路。
   • 集电极电流（IC）：-1.2A，-2.5A，可驱动中等功率负载。
   • 功率耗散（PD）：20W，配合散热片可提升长期稳定性。
2. 高增益与低噪声
   • 直流电流增益（hFE）：60-320，满足不同放大需求。
   • 过渡频率（ft）：175MHz，支持高频信号处理，适用于音频放大和脉冲电路。
   • 低噪声特性优化音质，适合高保真音响系统。
3. 可靠的电气性能
   • 工作温度范围：-55℃至 %2B 150℃，适应宽温环境。
   • 集电极 - 基极电压（VCBO）：-160V，确保高压应用的可靠性。

KSA1220A典型应用

1. 音频放大器
   作为输出级或驱动级元件，提供高保真音频放大，广泛用于音响系统、家庭影院及zhuan业音频设备。
2. 电源管理
   在开关电源和线性稳压器中实现高效电压调节，支持工业电源和计算机电源等高功率场景。
3. 电机控制
   驱动直流电机、步进电机及风扇，利用高电流能力实现稳定调速和过载保护。
4. 信号处理
   用于脉冲放大、滤波电路及信号调理，凭借高增益特性提升信号完整性。

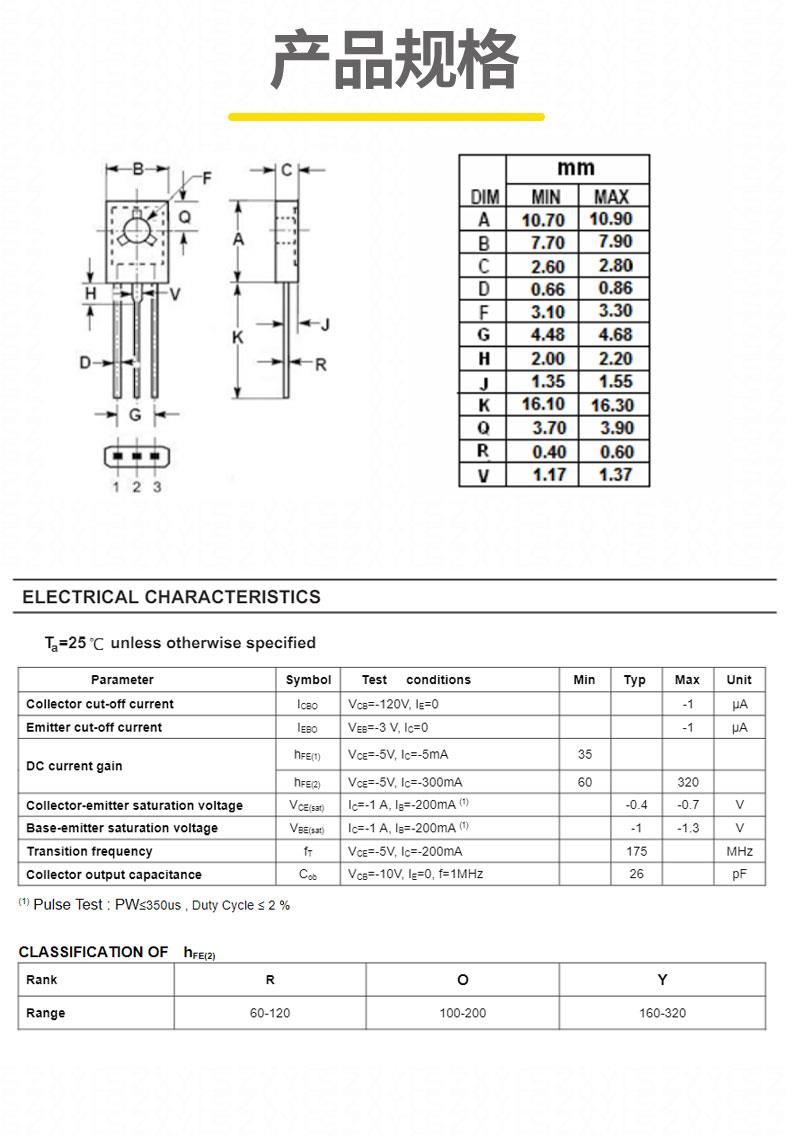

封装与物理特性

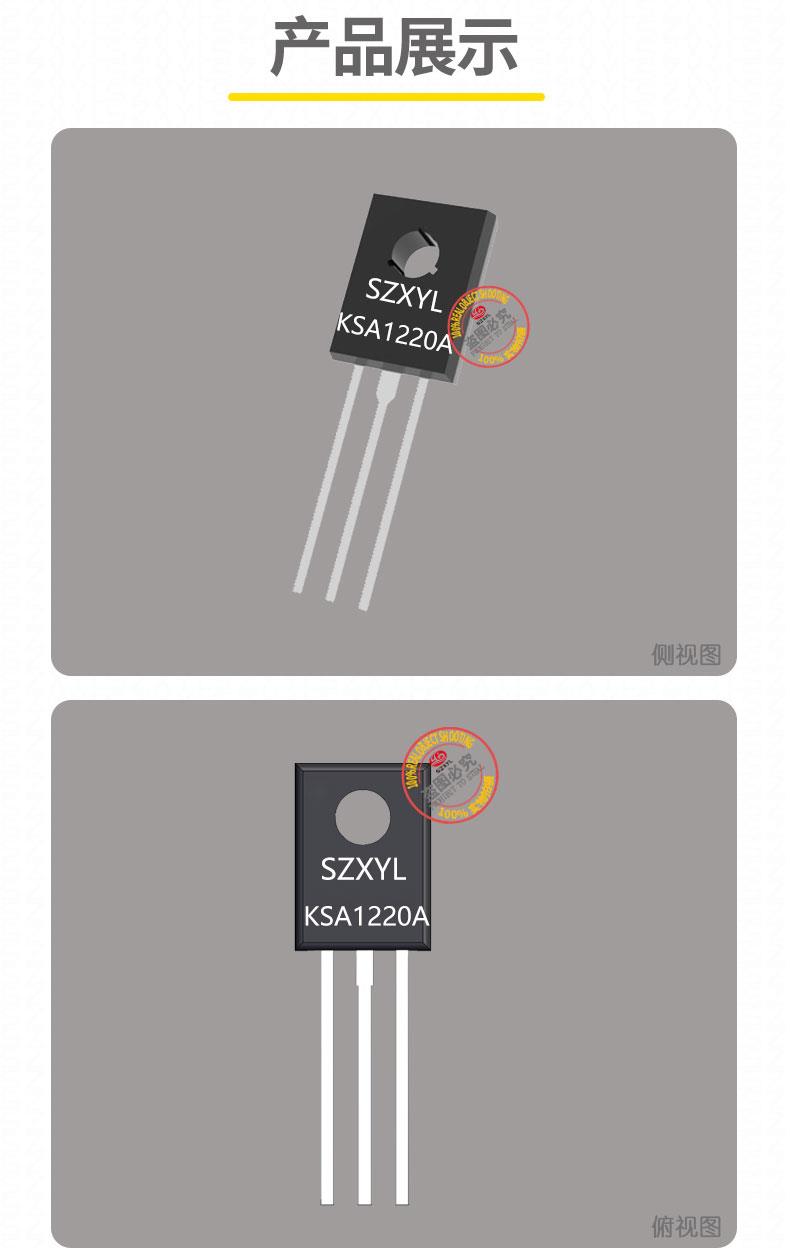

• 封装形式：TO-126，引脚排列为基极（B）、发射极（E）、集电极（C）。
• 尺寸规格：总长度约 27.5mm，本体长度 11.2mm，宽度 7.8mm，高度 2.9mm
• 安装方式：通孔焊接，兼容标准 PCB 布局，便于手工或自动化组装。

注意事项

1. 降额使用：建议在 80% 额定参数下工作以延长寿命，如zui大连续电流不超过 960mA。
2. 散热设计：需配置足够散热片以确保结温不超过 150℃，避免长期高温导致性能下降。
3.
