KSA1156 he心特性

1. 中压与高脉冲电流能力
   集电极 - 发射极电压（VCEO）达 - 40V，可承受 0.5A 连续集电极电流（IC）和 1A 脉冲电流（ICP），功率耗散能力 10W（壳温 25℃，需配合散热片），自然冷却下功率耗散为 1W。其发射极 - 基极电压（VEBO）-6V，兼容常规驱动电路设计，基极驱动电流典型值 50mA（@0.5A IC），建议串联 330Ω 限流电阻以保护输入级。
2. 高增益与快速开关特性
   直流电流增益（hFE）范围根据后缀分级：N 级 30-60、R 级 40-80、O 级 60-120、Y 级 100-200，在高电流下仍能保持稳定放大能力（hFE≥30@0.5A）。其开关速度优化：开通时间（tON）1μs、存储时间（tSTG）4μs、下降时间（tF）1μs，适用于 10kHz 以上 PWM 信号处理，尤其适合 DC-DC 转换器的高频开关应用。
3. 低饱和压降与宽温可靠性


   集电极 - 发射极饱和电压（VCE (sat)）典型值 0.7V（@0.5A），显著降低导通损耗。结温范围为 - 55?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性，适用于工业控制、汽车电子等严苛环境。需注意该型号未内置阻尼二极管，设计时需外部并联续流二极管（如 1N4007）以抑制反电动势。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	-40	V
   集电极电流（连续）	0.5	A
   集电极电流（脉冲）	1	A
   功率耗散（25?C）	10（带散热片）	W
   直流电流增益（hFE）	30-200（分级）	-
   集电极饱和压降	≤0.7（@0.5A）	V
   开关时间（tON%2BtSTG%2BtF）	≤6	μs
   结到管壳热阻	62.5	?C/W
   结到环境热阻	83.4	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126（SOT-32）	-




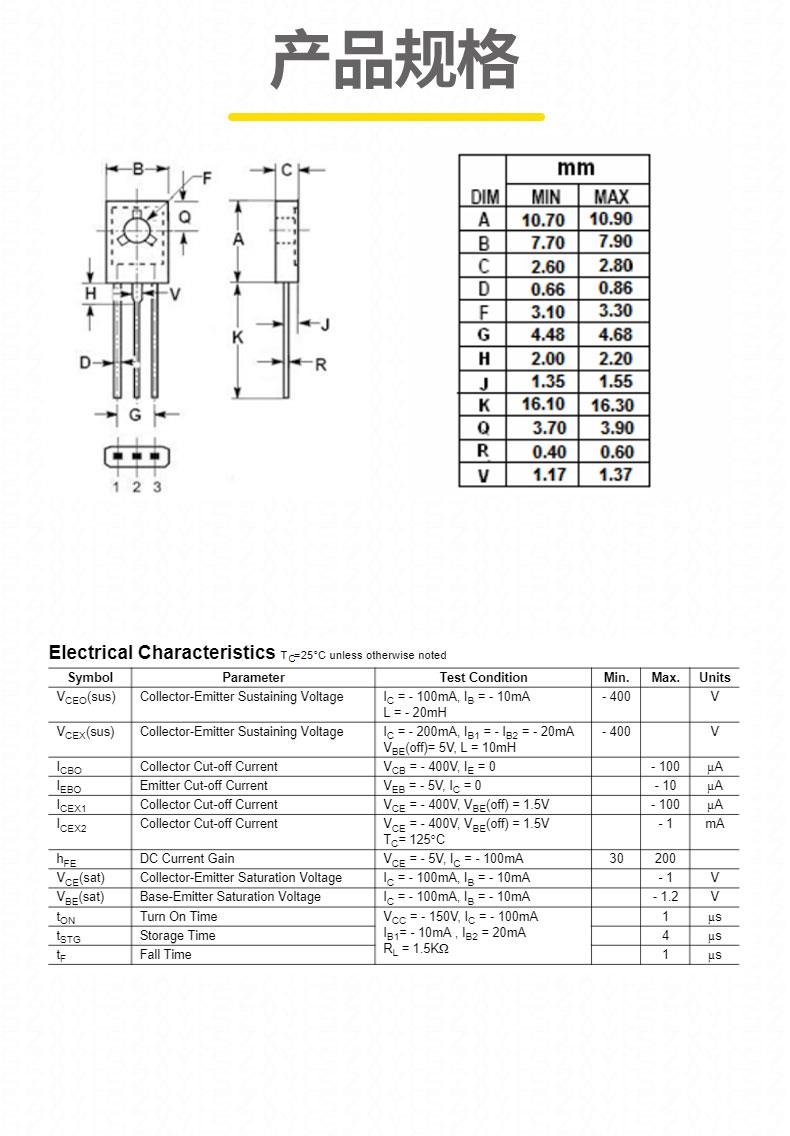

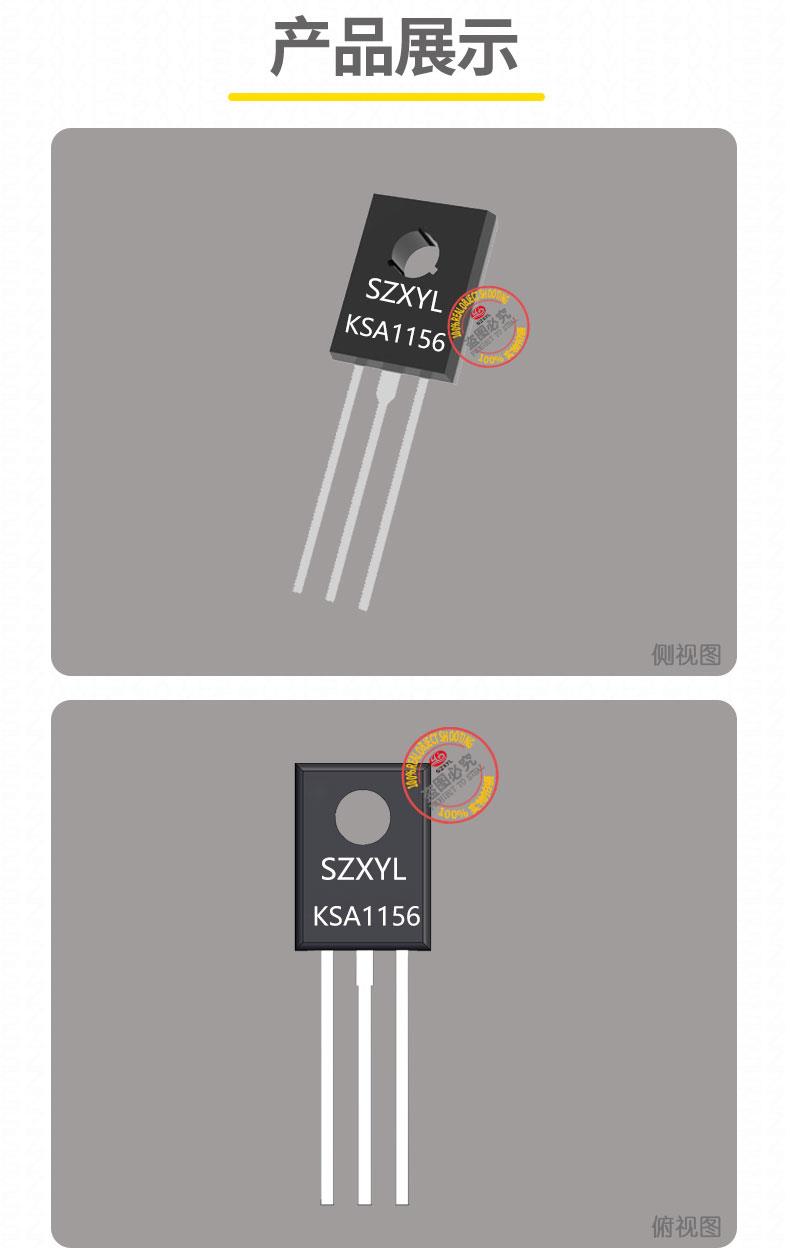

KSA1156 封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约 62.5?C/W，结到环境热阻（RθJA）83.4?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥150mm?）使用。

KSA1156 典型应用

1. 高频开关电源
   作为 DC-DC 转换器的开关元件，可实现高效能量转换，其快速开关能力可降低纹波电压至 50mV 以下。
2. 电机驱动与控制
   驱动 12V/0.5A 直流电机，利用其高脉冲电流能力实现快速启停，常与 NPN 管（如 KSC2690）组成 H 桥电路。在汽车雨刮器控制模块中，可承受电源波动（12-16V）并提供稳定输出。
3. 线性稳压器扩展
   与 LM317 等稳压器组合使用，可将输出电流提升至 0.5A，纹波电压低于 30mV，适用于 12-40V 宽输入电压的电源系统。其低饱和压降特性可有效降低线性稳压器的功耗。
4. 工业信号调理


   在 PLC 控制模块中，作为隔离放大器的输出级，可驱动 24V/0.5A 电磁阀等执行器。其宽温域特性确保在 - 40?C 至 %2B 85?C 环境下可靠工作。
