MJE181he心特性

1. 中压与高电流能力
   集电极 - 发射极电压（VCEO）达 60V，可承受 3A 连续集电极电流（IC）和 6A 脉冲电流（ICP），功率耗散能力 12.5W（壳温 25℃，需配合散热片），自然冷却下功率耗散为 1.5W。其发射极 - 基极电压（VEBO）8V，兼容常规驱动电路设计，基极驱动电流典型值 60mA（@3A IC），建议串联 100Ω 限流电阻以保护输入级。
2. 高增益与低饱和压降
   直流电流增益（hFE）范围根据后缀分级：Y 级 140-240、GR 级 200-400、BL 级 300-600，在高电流下仍能保持稳定放大能力（hFE≥50@3A），适用于需要高增益的功率放大电路。集电极 - 发射极饱和电压（VCE (sat)）典型值 1.7V（@3A），显著降低导通损耗。其反向恢复时间（trr）≤1.5μs，支持高频开关应用（如 20kHz PWM 信号）。
3. 宽温域可靠性


   结温范围为 - 55?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性，适用于工业控制、汽车电子等严苛环境。需注意该型号未内置阻尼二极管，设计时需外部并联续流二极管（如 1N4007）以抑制反电动势。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	60	V
   集电极电流（连续）	3	A
   集电极电流（脉冲）	6	A
   功率耗散（25?C）	12.5（带散热片）	W
   直流电流增益（hFE）	50-600（分级）	-
   集电极饱和压降	≤1.7（@3A）	V
   反向恢复时间	≤1.5	μs
   结到管壳热阻	3.5	?C/W
   结到环境热阻	83.4	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126（SOT-32）

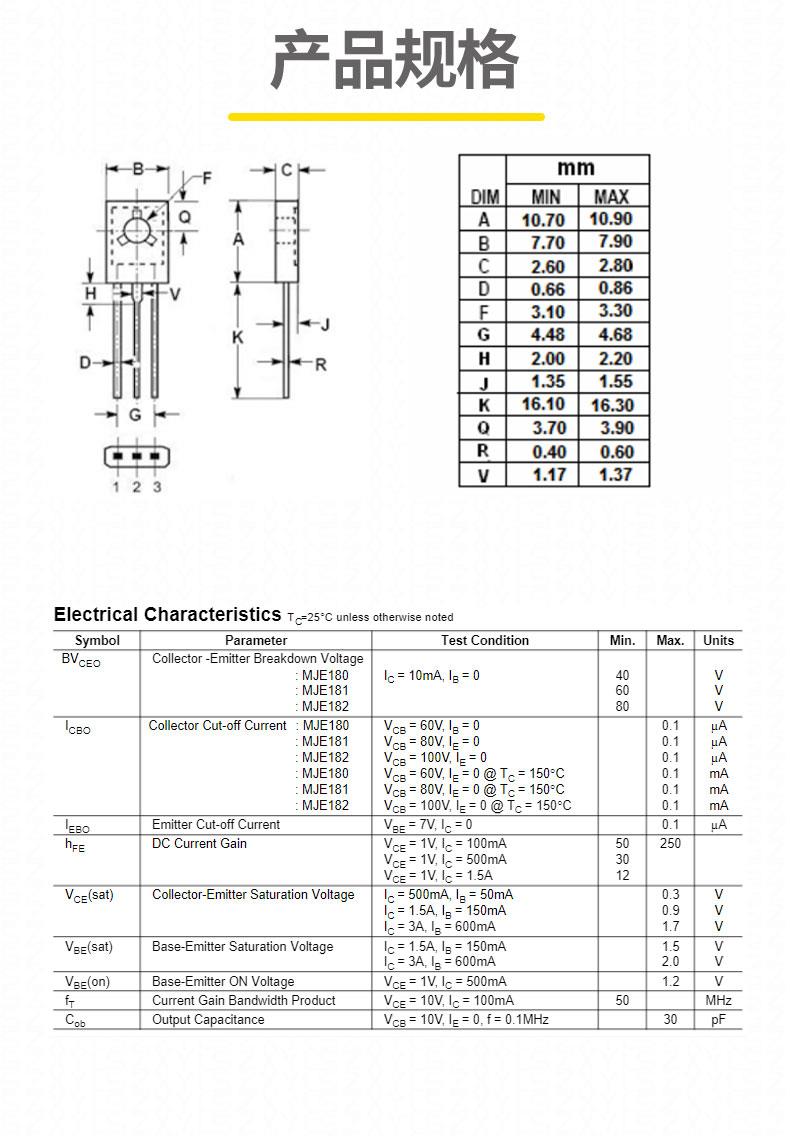

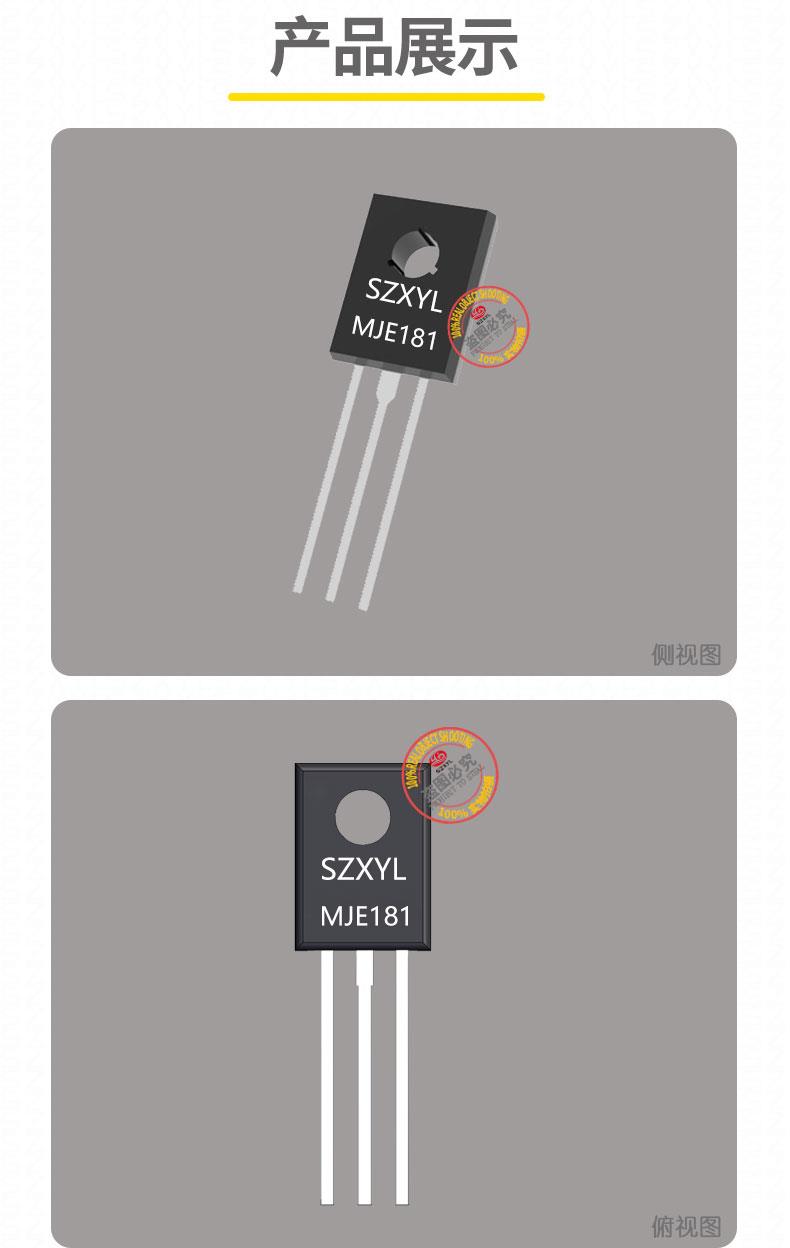

MJE181封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约 3.5?C/W，结到环境热阻（RθJA）83.4?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥150mm?）使用。

MJE181典型应用

1. 音频功率放大器
   作为音频功率放大器的输出级，可驱动 4Ω 扬声器，失真度低于 0.05%。常与互补配对管 MJE172 配合使用，实现高保真音响系统设计。在经典电路中，其高增益特性可显著提升电容倍增电路的滤波效果。
2. 线性稳压器与电源管理
   与 LM317 等稳压器组合使用，可将输出电流提升至 3A，纹波电压低于 50mV，适用于 12-20V 宽输入电压的电源系统。其低饱和压降特性可有效降低线性稳压器的功耗。
3. 工业控制与汽车电子
   在工业 PLC 控制模块中，直接驱动 24V/3A 电磁阀等执行器；在汽车雨刮器电机驱动电路中，可承受汽车电源波动（12-16V）并提供稳定输出。其宽温域特性确保在 - 40?C 至 %2B 85?C 环境下可靠工作。
4. 中压开关电路


   用于 60V 中压开关电源的 DC-AC 转换，其快速开关能力可实现高效的能量转换，适用于小型逆变器设计。
