MJE340he心特性

1. 高电压与中等功率设计
   集电极 - 发射极击穿电压（VCEO）达 300V，可承受 500mA 连续集电极电流（IC）和 1A 脉冲电流（ICP），功率耗散能力 20W（壳温 25℃，需配合散热片），自然冷却下功率耗散为 1.5W。其发射极 - 基极电压（VEBO）3V，兼容常规驱动电路设计，集电极 - 发射极饱和电压（VCE (sat)）典型值 0.5V（@100mA, 10mA），适合对导通损耗敏感的线性放大场景。
2. 宽温域与高可靠性
   结温范围为 - 65?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其高安全工作区（SOA）特性支持 40V 电压下 0.375A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
3. 中等增益与驱动特性
   直流电流增益（hFE）范围 30~240（@50mA, 10V），基极驱动电流需根据具体应用调整。例如，在 100mA 集电极电流下，基极电流需至少 0.83mA（按 hFE=120 计算），显著高于达林顿管的驱动需求，建议前级采用放大器或增加基极电流注入电路。

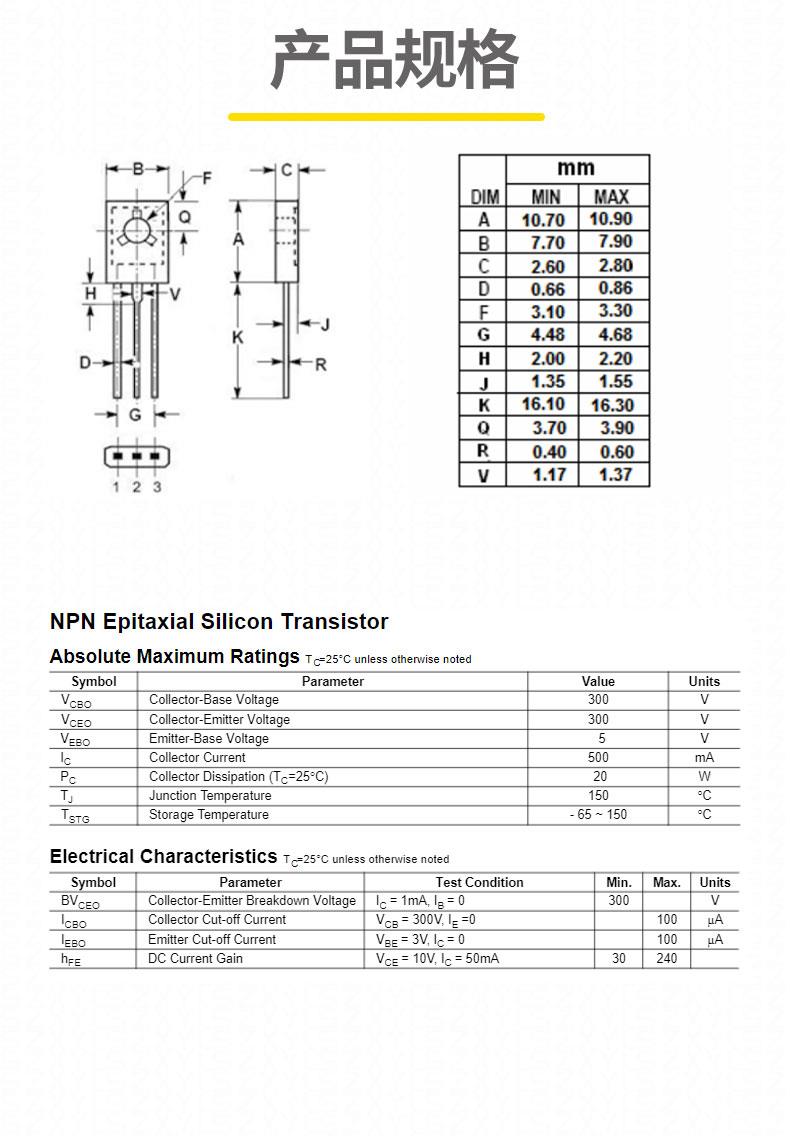

MJE340封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约 10?C/W（估算值），结到环境热阻（RθJA）83.3?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥200mm?）使用。

MJE340典型应用

1. 音频功率放大
   作为音频放大器的末级或推动级，可驱动 4Ω 扬声器（如 10W 音频模块），失真度低于 0.5%。与互补配对管 MJE350（PNP）配合使用，可实现高保真音响系统设计。其 15MHz 截止频率（fT）适合中低频放大，高频应用需选用更高 fT 型号。
2. 高压线性稳压器
   与 LM317 等稳压器组合使用时，可将输出电压提升至 300V，输出电流稳定在 500mA，纹波电压低于 100mV，适用于工业高压电源系统。其高耐压特性可有效抑制电压浪涌。
3. 工业控制与电机驱动
   在工业 PLC 控制模块中，直接驱动 24V/500mA 电磁阀等执行器；在汽车点火电路中，可承受汽车电源波动（12-16V）并提供稳定输出。其宽温域特性确保在 - 40?C 至 %2B 85?C 环境下可靠工作。
4. 逆变器与变频器


   在逆变器电路中作为开关元件，支持 300V 母线电压，开关速度达 100kHz，适用于中小功率电机驱动系统。建议在感性负载两端并联续流二极管（如 1N4007）以抑制反电动势。
