MJE371 he心特性

1. 高电流与中等电压设计
   集电极 - 发射极击穿电压（VCEO）达 - 40V，可承受 4A 连续集电极电流（IC）和 8A 脉冲电流（ICP），功率耗散能力 40W（壳温 25℃，需配合散热片），自然冷却下功率耗散为 1.5W。其发射极 - 基极电压（VEBO）-6V，兼容常规驱动电路设计，集电极 - 发射极饱和电压（VCE (sat)）典型值 1V（@1A, 100mA），适合对导通损耗敏感的开关和线性放大场景。
2. 宽温域与高可靠性
   结温范围为 - 65?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其高安全工作区（SOA）特性支持 - 40V 电压下 4A 脉冲电流持续 1 秒，适用于汽车电子等严苛环境。
3. 中等增益与驱动特性


   直流电流增益（hFE）范围 40~240（@1A, 1V），基极驱动电流需根据具体应用调整。例如，在 1A 集电极电流下，基极电流需至少 8.3mA（按 hFE=120 计算），建议前级采用放大器或增加基极电流注入电路。

4.


   参数	数值 / 范围	单位
   集电极 - 发射极电压	-40	V
   集电极电流（连续）	4	A
   集电极电流（脉冲）	8	A
   功率耗散（25?C）	40（带散热片）	W
   直流电流增益（hFE）	40~240（@1A）	-
   集电极饱和压降	≤1（@1A）	V
   结到管壳热阻	10（估算值）	?C/W
   结到环境热阻	83.3	?C/W
   工作温度范围	-65 至 %2B 150	?C
   封装类型	TO-126（SOT-32）	-

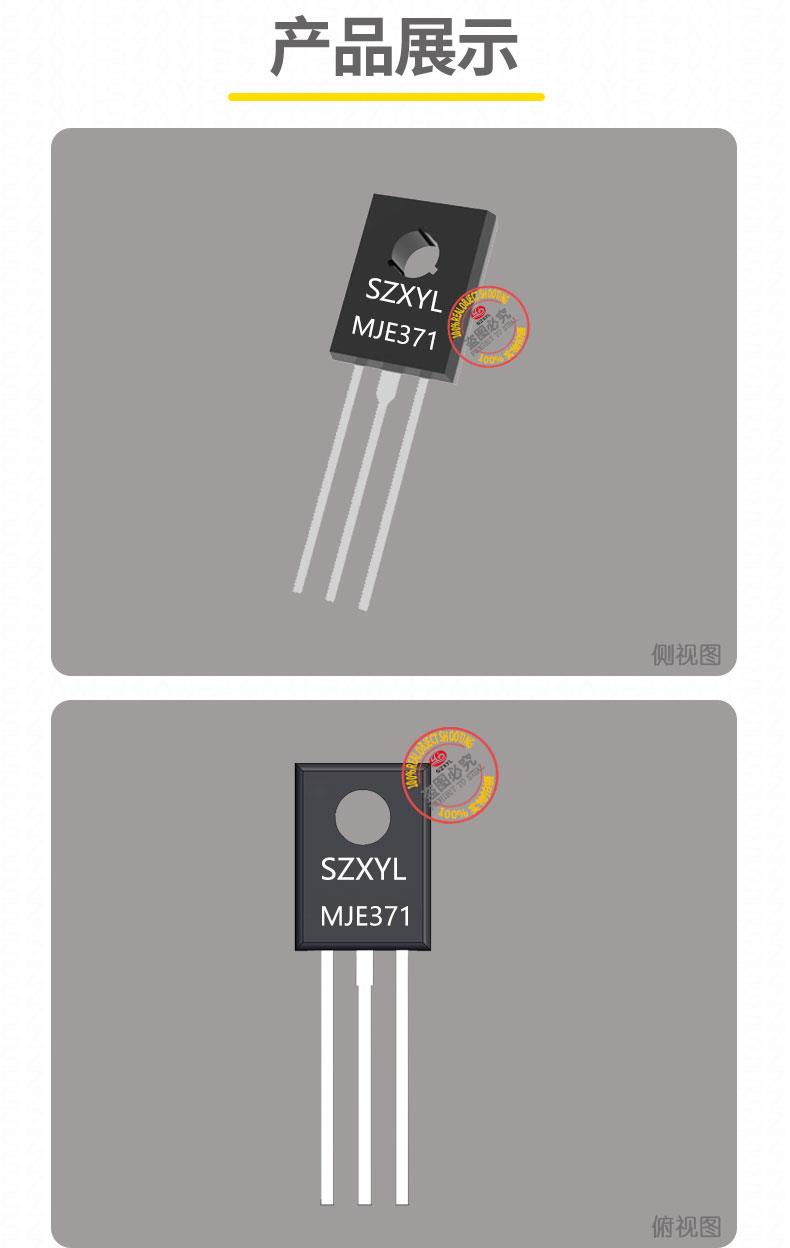

MJE371 封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约 10?C/W（估算值），结到环境热阻（RθJA）83.3?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥200mm?）使用。

MJE371 典型应用

1. 汽车电子与电机驱动
   在汽车点火电路中，可承受 12-16V 电源波动并提供稳定输出，直接驱动 4A 电磁阀等执行器；在中小功率电机驱动系统中，支持 40V 母线电压，开关速度达 100kHz，建议在感性负载两端并联续流二极管（如 1N4007）以抑制反电动势。
2. 工业控制与电源管理
   作为高压线性稳压器的调整管，可将输出电压稳定在 - 40V，输出电流达 4A，纹波电压低于 100mV；在工业 PLC 控制模块中，兼容 - 24V 系统，实现高可靠性信号放大。
3. 音频功率放大
   与互补配对管 MJE370（NPN）配合使用，可构建推挽式音频放大器，驱动 4Ω 扬声器实现 20W 输出功率，失真度低于 0.5%。其 15MHz 截止频率（fT）适合中低频放大，高频应用需选用更高 fT 型号。
4. 逆变器与镇流器


   在电子镇流器电路中作为开关元件，支持 40V 母线电压，与 LC 谐振电路配合可产生高频高压脉冲，适用于荧光灯等负载。其高电流特性可有效降低导通损耗，提升系统效率。
