MJE700he心特性

1. 达林顿结构与高增益设计
   采用双晶体管级联的达林顿结构，直流电流增益（hFE）zui小值 750（典型值 2000），可将基极电流放大至集电极电流的 750 倍以上。例如，在 1A 集电极电流下，基极电流仅需 1.33mA（按 hFE=750 计算），显著降低前级驱动电路的设计复杂度。集电极 - 发射极击穿电压（VCEO）-60V，连续集电极电流（IC）-4A，脉冲电流（ICP）-8A，功率耗散能力 40W（壳温 25℃，需配合散热片），自然冷却下功率耗散为 1.5W。
2. 宽温域与高可靠性
   结温范围为 - 65?C 至 %2B 150?C，通过外延工艺优化高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持 - 60V 电压下 - 4A 脉冲电流持续 1 秒，适用于汽车电子等严苛环境。
3. 低饱和压降与驱动特性
   集电极 - 发射极饱和电压（VCE (sat)）典型值 2.5V（@IC=1.5A, IB=30mA），在高电流导通时仍能保持较低的功耗。发射极 - 基极电压（VEBO）-5V，兼容常规驱动电路设计。其 1MHz 截止频率（fT）适合中低频放大，高频应用需选用更高 fT 型号。

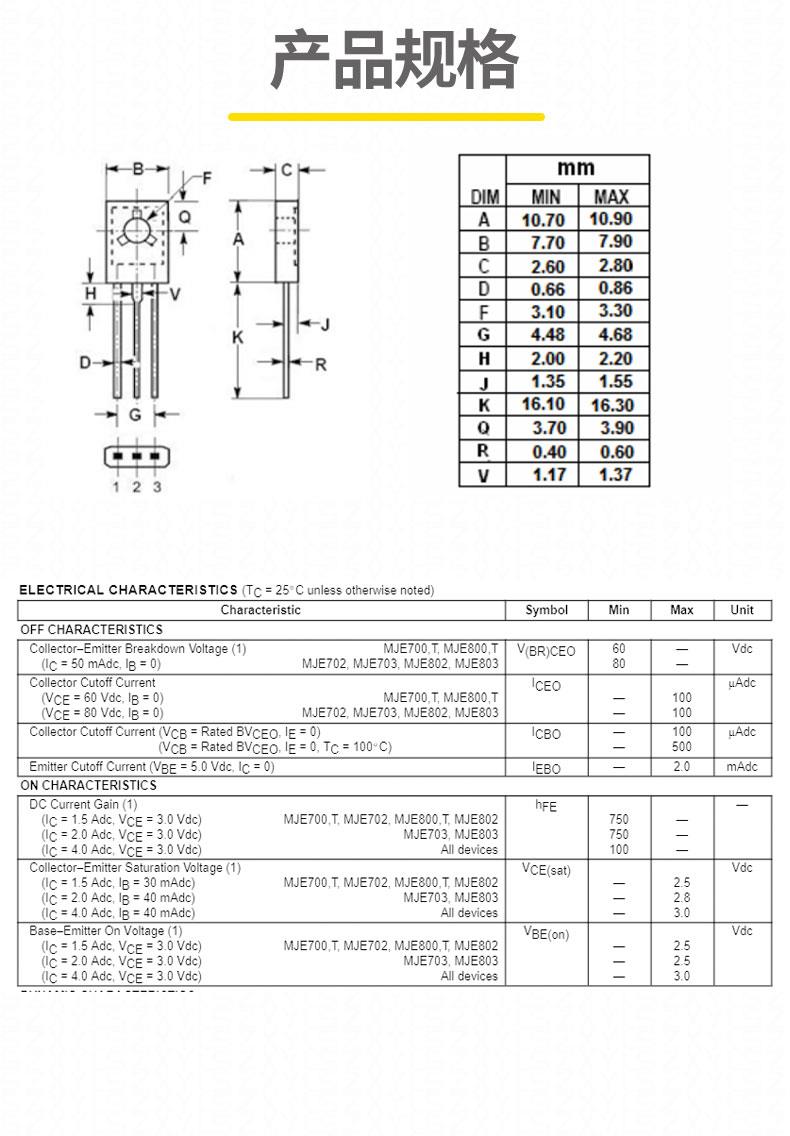

MJE700封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约 10?C/W（估算值，参考同类 TO-126 封装器件），结到环境热阻（RθJA）83.3?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥200mm?）使用。

MJE700典型应用

1. 音频功率放大
   与互补配对管 MJE800（NPN）配合使用，可构建推挽式音频放大器，驱动 4Ω 扬声器实现 20W 输出功率，失真度低于 0.5%。其高增益特性可简化前级驱动电路设计，尤其适合电池供电设备。
2. 汽车电子与电机驱动
   在汽车点火电路中，可承受 12-16V 电源波动并提供稳定输出，直接驱动 4A 电磁阀等执行器；在中小功率电机驱动系统中，支持 - 60V 母线电压，开关速度达 50kHz，建议在感性负载两端并联续流二极管以抑制反电动势。
3. 工业控制与电源管理
   作为高压线性稳压器的调整管，可将输出电压稳定在 - 60V，输出电流达 4A，纹波电压低于 100mV；在工业 PLC 控制模块中，兼容 - 24V 系统，实现高可靠性信号放大。
4. 低功耗开关与传感器接口


   在智能传感器节点中，可通过微控制器输出的 10mA 基极电流控制 4A 负载，适用于继电器驱动、LED 照明等场景。其内置基极电阻（约 10kΩ）可有效抑制漏电流，确保关断状态下的低功耗。
