2SD1683he心特性

1. 中高压与高电流设计
   集电极 - 发射极击穿电压（VCEO）达 50V，可承受 4A 连续集电极电流（IC）和 6A 脉冲电流（ICP），功率耗散能力 1.5W（壳温 25℃，自然冷却），带散热片时可提升至 30W 以上。其发射极 - 基极电压（VEBO）6V，兼容常规驱动电路设计，集电极 - 发射极饱和电压（VCE (sat)）典型值 0.15V（@1A, 50mA），显著低于同类产品，适合对导通损耗敏感的开关和线性放大场景。
2. 宽温域与高可靠性
   结温范围为 - 55?C 至 %2B 150?C，通过外延工艺优化高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持 50V 电压下 4A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
3. 高增益与驱动特性


   直流电流增益（hFE）范围 60~200（@1A, 2V），基极驱动电流需求极低。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	50	V
   集电极电流（连续）	4	A
   集电极电流（脉冲）	6	A
   功率耗散（25?C）	1.5（自然冷却）	W
   功率耗散（带散热片）	30%2B	W
   直流电流增益（hFE）	60~200（@1A）	-
   集电极饱和压降	≤0.15（@1A）	V
   结到管壳热阻	10（估算值）	?C/W
   结到环境热阻	83.3	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126ML	-

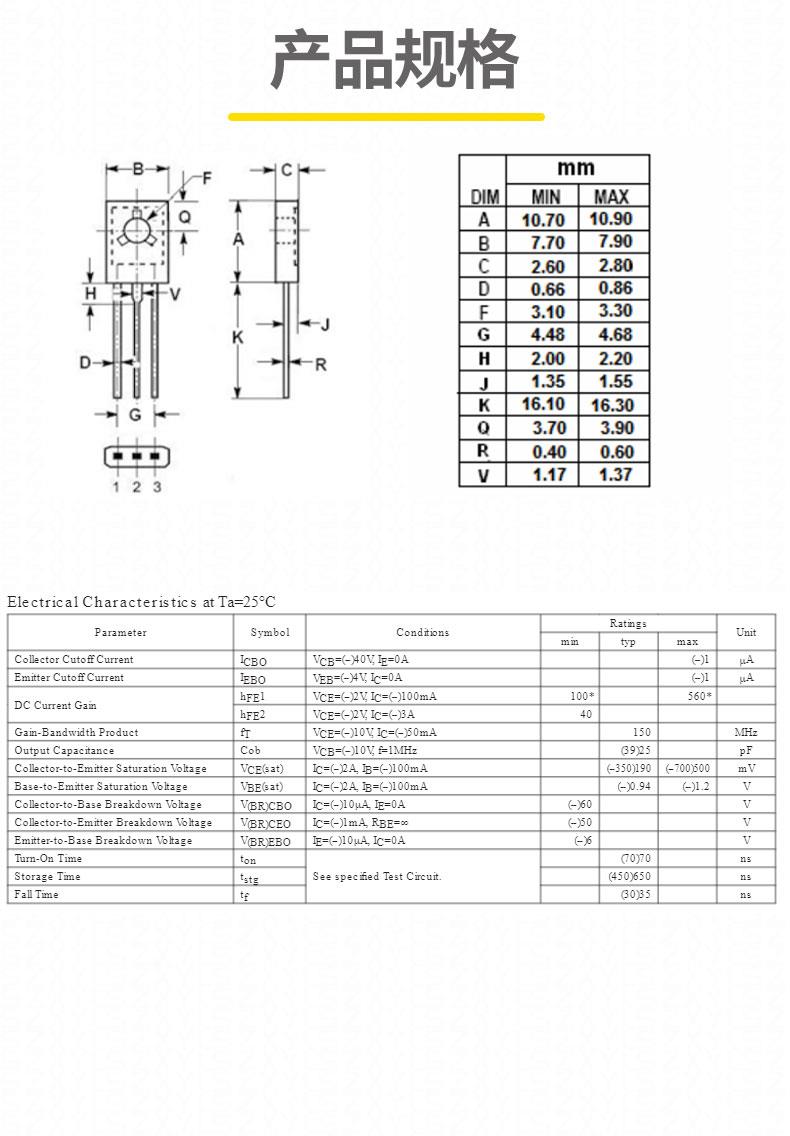

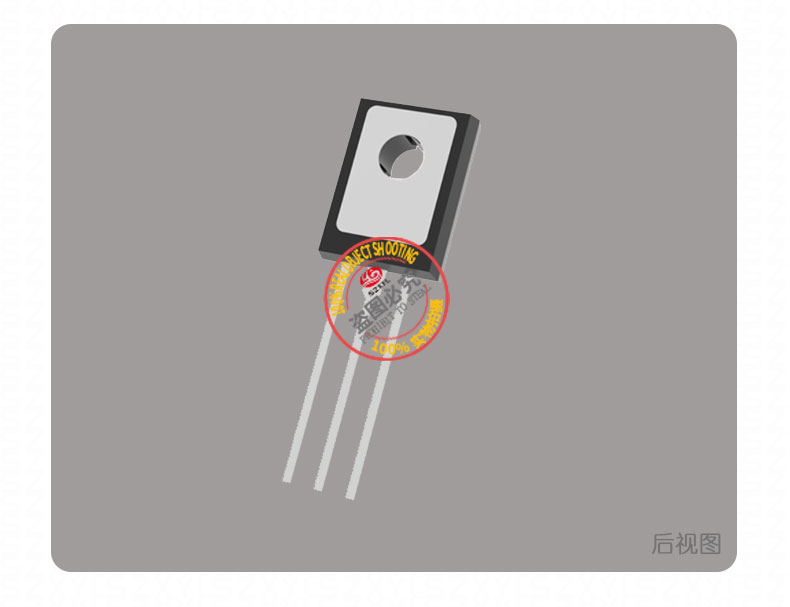

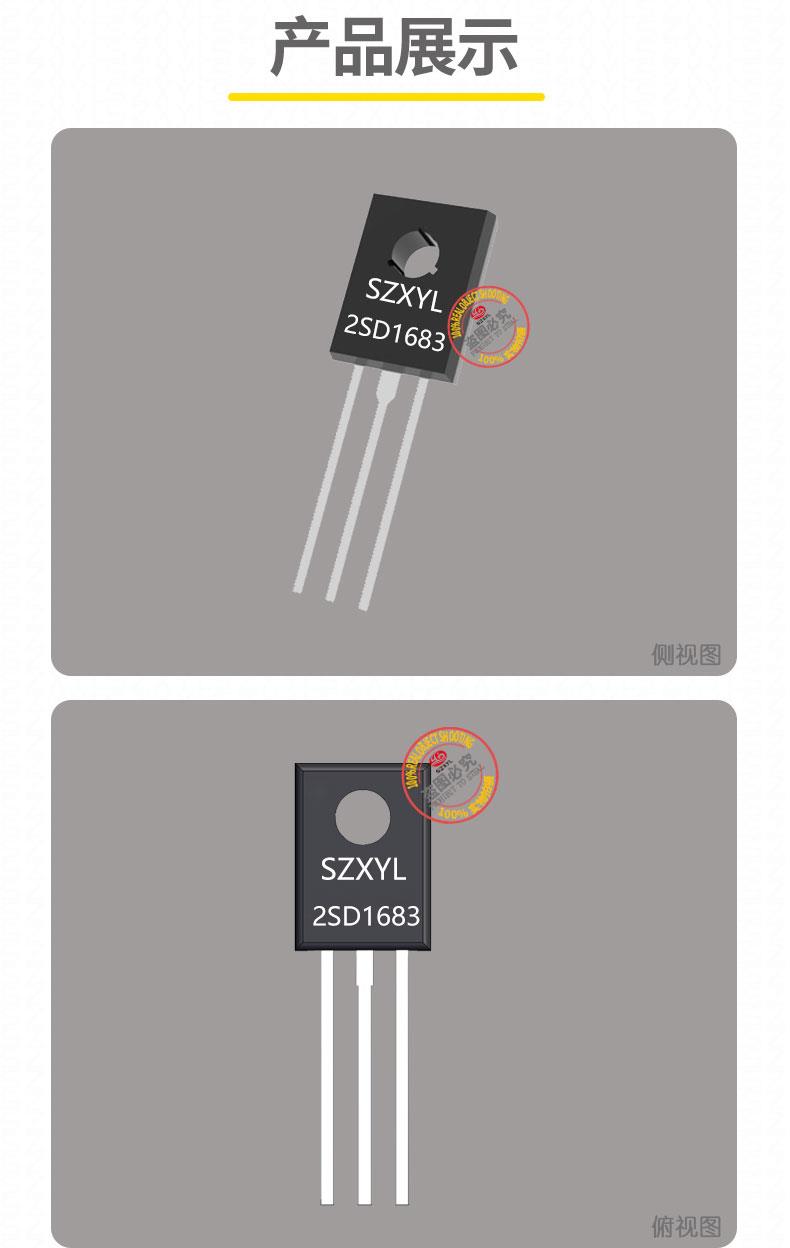

2SD1683封装与引脚

• 标准封装：TO-126ML 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约 10?C/W（估算值，参考同类 TO-126 封装器件），结到环境热阻（RθJA）83.3?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥200mm?）使用。

2SD1683典型应用

1. 工业电源与电压调节
   作为高压线性稳压器的调整管，可将输出电压稳定在 50V，输出电流达 4A，纹波电压低于 50mV；在工业 PLC 控制模块中，兼容 24V 系统，实现高可靠性信号放大。其低饱和压降特性可有效降低功耗，提升系统效率。
2. 汽车电子与电机驱动
   在汽车点火电路中，可承受 12-16V 电源波动并提供稳定输出，直接驱动 4A 电磁阀等执行器；在中小功率电机驱动系统中，支持 50V 母线电压，开关速度达 100kHz，建议在感性负载两端并联续流二极管（如 1N4007）以抑制反电动势。
3. 音频功率放大与逆变器
   与互补配对管 2SB1143（PNP）配合使用，可构建推挽式音频放大器，驱动 8Ω 扬声器实现 15W 输出功率，失真度低于 0.5%。在逆变器电路中作为开关元件，支持 50V 母线电压，与 LC 谐振电路配合可产生高频高压脉冲，适用于荧光灯等负载。
4. 继电器与灯具驱动


   直接驱动 24V 继电器线圈，控制电流达 4A，响应时间小于 10ms；在 LED 照明驱动电路中，可实现高精度电流调节，确保灯具寿命和稳定性。
