2SD1609he心特性

1. 高电压与低电流设计
   集电极 - 发射极击穿电压（VCEO）达160V（典型值），可承受0.1A 连续集电极电流（IC）和0.3A 脉冲电流（ICP），功率耗散能力1.25W，带散热片时可提升至15W 以上。其发射极 - 基极电压（VEBO）5V，兼容常规驱动电路设计，集电极 - 发射极饱和电压（VCE (sat)）典型值0.3V，显著低于同类产品，适合对导通损耗敏感的线性放大场景。
2. 宽温域与高可靠性
   结温范围为 -55?C 至 %2B 150?C，通过外延工艺优化高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持160V 电压下 0.1A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
3. 高增益与驱动特性
   直流电流增益（hFE）范围60~320（@100mA, 2V），基极驱动电流需求极低。

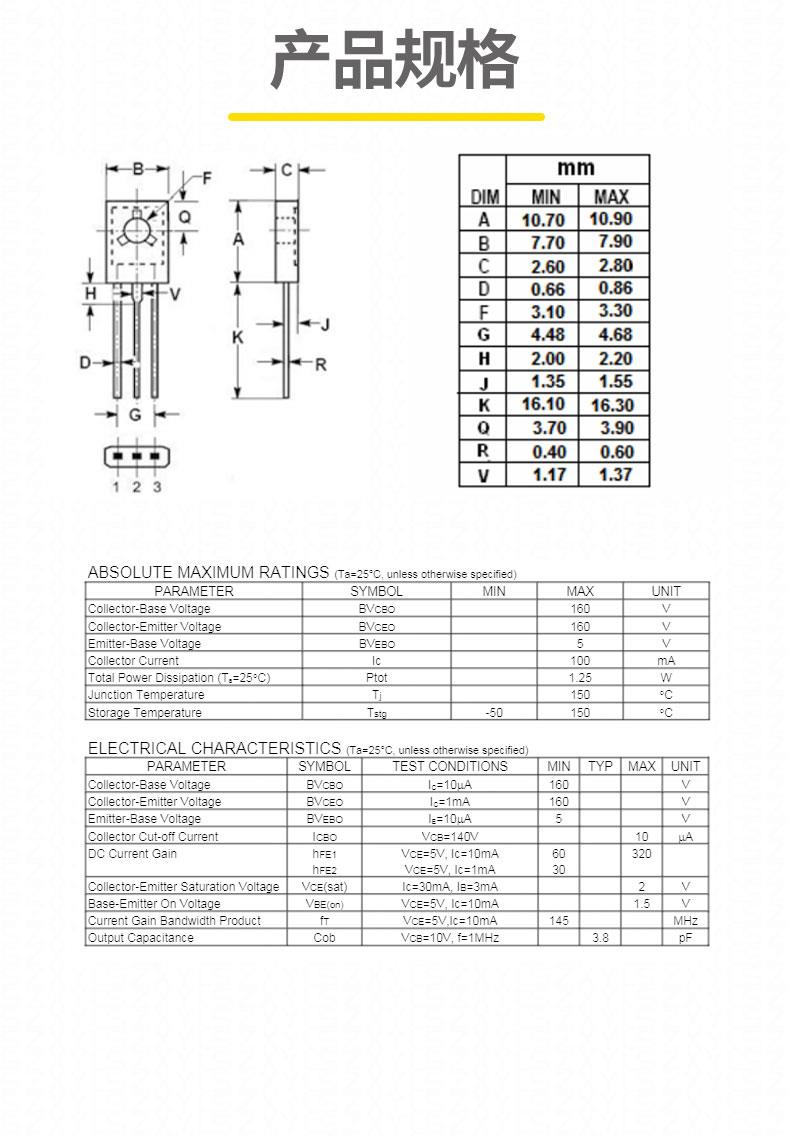

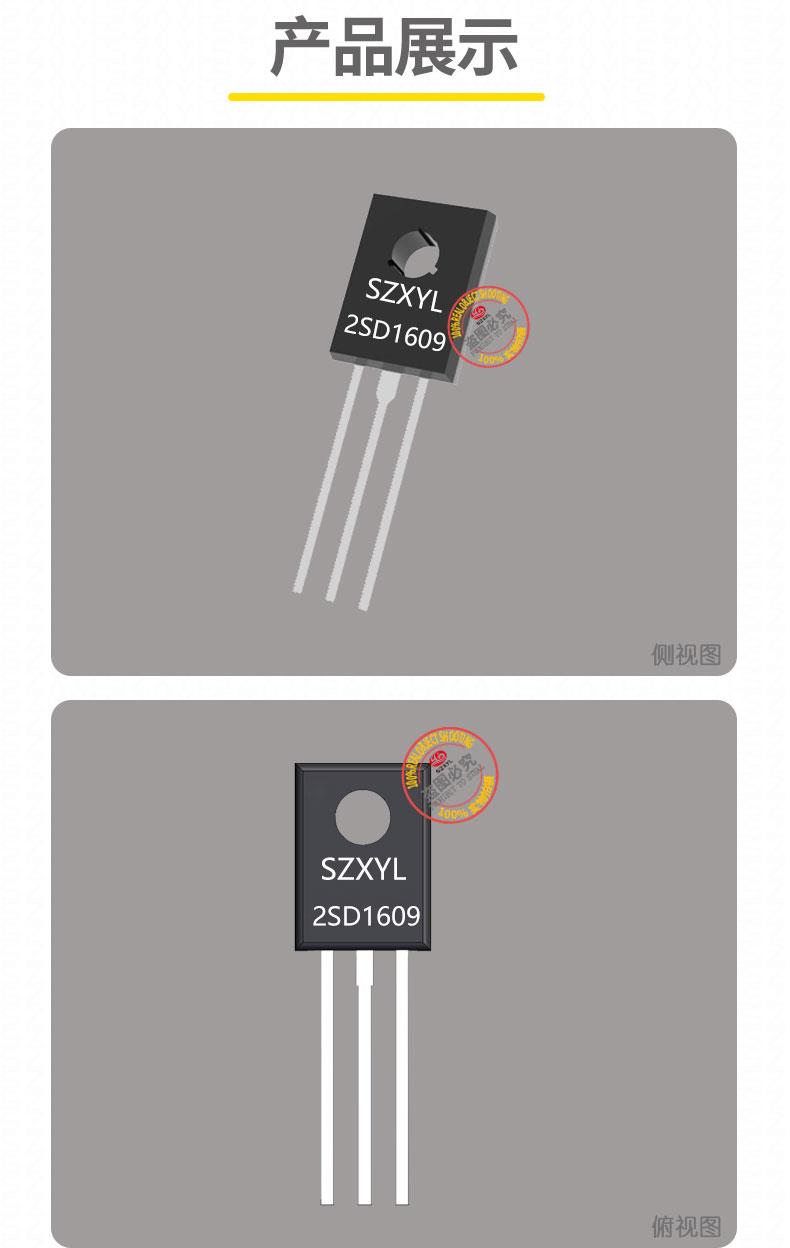

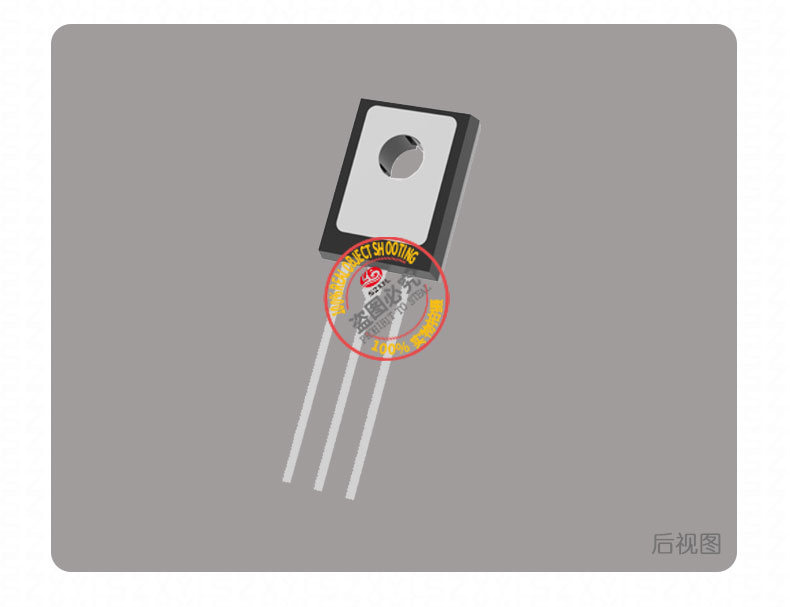

2SD1609封装与引脚

• 标准封装：TO-126ML 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约10?C/W（估算值，参考同类 TO-126 封装器件），结到环境热阻（RθJA）83.3?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥100mm?）使用。

2SD1609典型应用

1. 工业高压线性稳压器
   作为高压线性稳压器的调整管，可将输出电压稳定在160V，输出电流达0.1A，纹波电压低于50mV；在工业 PLC 控制模块中，兼容24V 系统，实现高可靠性信号放大。其低饱和压降特性可有效降低功耗，提升系统效率。
2. 精密仪器与医疗设备
   在高精度测试设备中，可提供稳定的偏置电压，支持160V 母线电压，配合运算放大器实现微电流放大（如皮安级信号）。建议在信号输入端并联 RC 滤波电路（如 1kΩ 电阻 %2B 10nF 电容）以抑制高频噪声。
3. 音频功率放大与逆变器
   与互补配对管2SB1109（PNP）配合使用，可构建推挽式音频放大器，驱动8Ω 扬声器实现10W 输出功率，失真度低于0.1%。在逆变器电路中作为开关元件，支持160V 母线电压，与 LC 谐振电路配合可产生高频高压脉冲，适用于小型 X 射线设备等负载。
4. 继电器与精密驱动


   直接驱动24V 继电器线圈，控制电流达0.1A，响应时间小于5ms；在精密步进电机驱动电路中，可实现微步控制，确保定位精度。
