2SD886he心特性

1. 高电压与中等电流设计
   集电极 - 发射极击穿电压（VCEO）达50V（典型值），可承受3A 连续集电极电流（IC）和6A 脉冲电流（ICP），功率耗散能力1W（壳温 25℃，自然冷却），带散热片时可提升至30W 以上。其发射极 - 基极电压（VEBO）5V，兼容常规驱动电路设计，集电极 - 发射极饱和电压（VCE (sat)）典型值0.5V（@2A, 200mA），显著低于同类产品，适合对导通损耗敏感的开关和线性放大场景。
2. 宽温域与高可靠性
   结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持50V 电压下 3A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
3. 高增益与驱动特性


   直流电流增益（hFE）范围100~400（@20mA, 2V），基极驱动电流需求较低.

4.


   技术参数表

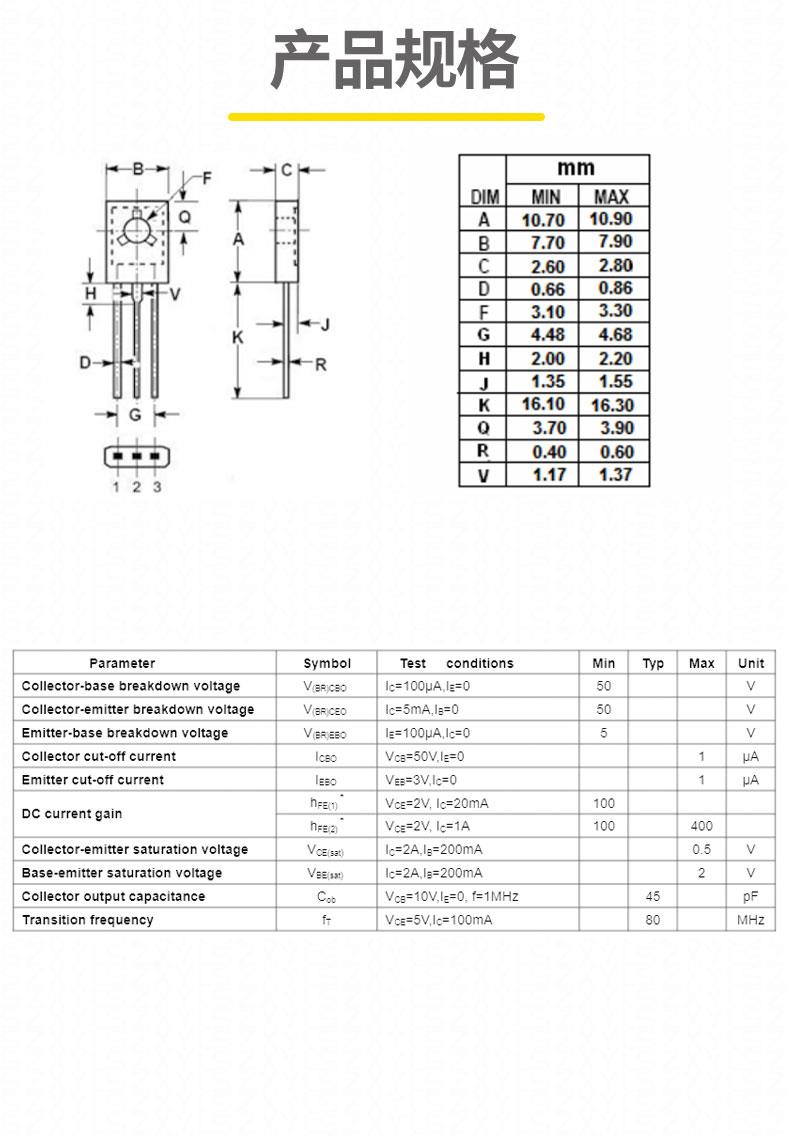

   参数	数值 / 范围	单位
   集电极 - 发射极电压	50	V
   集电极电流（连续）	3	A
   集电极电流（脉冲）	6	A
   功率耗散（25?C）	1（自然冷却）	W
   功率耗散（带散热片）	30%2B	W
   直流电流增益（hFE）	100~400（@20mA）	-
   集电极饱和压降	≤0.5（@2A）	V
   结到管壳热阻	41.9（估算值）	?C/W
   结到环境热阻	82	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126ML	-

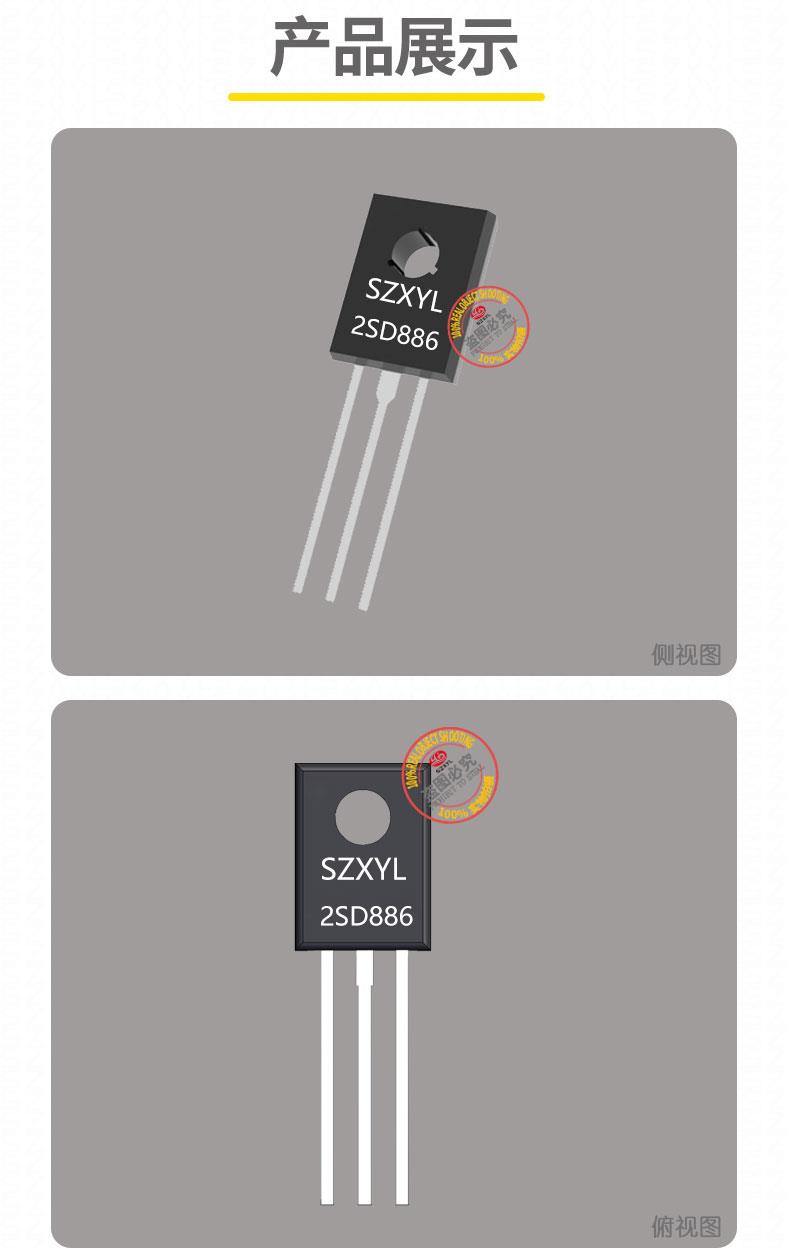

2SD886封装与引脚

• 标准封装：TO-126ML 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约41.9?C/W（估算值，参考同类 TO-126 封装器件），结到环境热阻（RθJA）82?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥200mm?）使用。

2SD886典型应用

1. 工业电源与电压调节
   作为高压线性稳压器的调整管，可将输出电压稳定在50V，输出电流达3A，纹波电压低于50mV；在工业 PLC 控制模块中，兼容24V 系统，实现高可靠性信号放大。其低饱和压降特性可有效降低功耗，提升系统效率。
2. 汽车电子与电机驱动
   在汽车点火电路中，可承受12-16V 电源波动并提供稳定输出，直接驱动3A 电磁阀等执行器；在中小功率电机驱动系统中，支持50V 母线电压，开关速度达100kHz，建议在感性负载两端并联续流二极管（如 1N4007）以抑制反电动势。
3. 音频功率放大与逆变器
   与互补配对管2SB772（PNP）配合使用，可构建推挽式音频放大器，驱动8Ω 扬声器实现30W 输出功率，失真度低于0.5%。在逆变器电路中作为开关元件，支持50V 母线电压，与 LC 谐振电路配合可产生高频高压脉冲，适用于荧光灯等负载。
4. 继电器与灯具驱动


   直接驱动24V 继电器线圈，控制电流达3A，响应时间小于10ms；在 LED 照明驱动电路中，可实现高精度电流调节，确保灯具寿命和稳定性。
