2SC3619 he心特性

1. 超高电压与低电流设计
   集电极 - 发射极击穿电压（VCEO）达300V（典型值），可承受0.1A 连续集电极电流（IC）和0.3A 脉冲电流（ICP），功率耗散能力1.5W（壳温 25℃，自然冷却），带散热片时可提升至15W 以上。其发射极 - 基极电压（VEBO）5V，兼容常规驱动电路设计，集电极 - 发射极饱和电压（VCE (sat)）典型值1.0V（@100mA, 10mA），适合对导通损耗敏感的高压开关场景。
2. 宽温域与高可靠性
   结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。该型号符合 RoHS ren证，采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持300V 电压下 0.1A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
3. 高增益与驱动特性


   直流电流增益（hFE）范围30~320（@100mA, 2V），基极驱动电流需求极低。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	300	V
   集电极电流（连续）	0.1	A
   集电极电流（脉冲）	0.3	A
   功率耗散（25?C）	1.5（自然冷却）	W
   功率耗散（带散热片）	15%2B	W
   直流电流增益（hFE）	30~320（@100mA）	-
   集电极饱和压降	≤1.0（@100mA）	V
   结到管壳热阻	100（估算值）	?C/W
   结到环境热阻	80	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126ML	-




2SC3619 封装与引脚

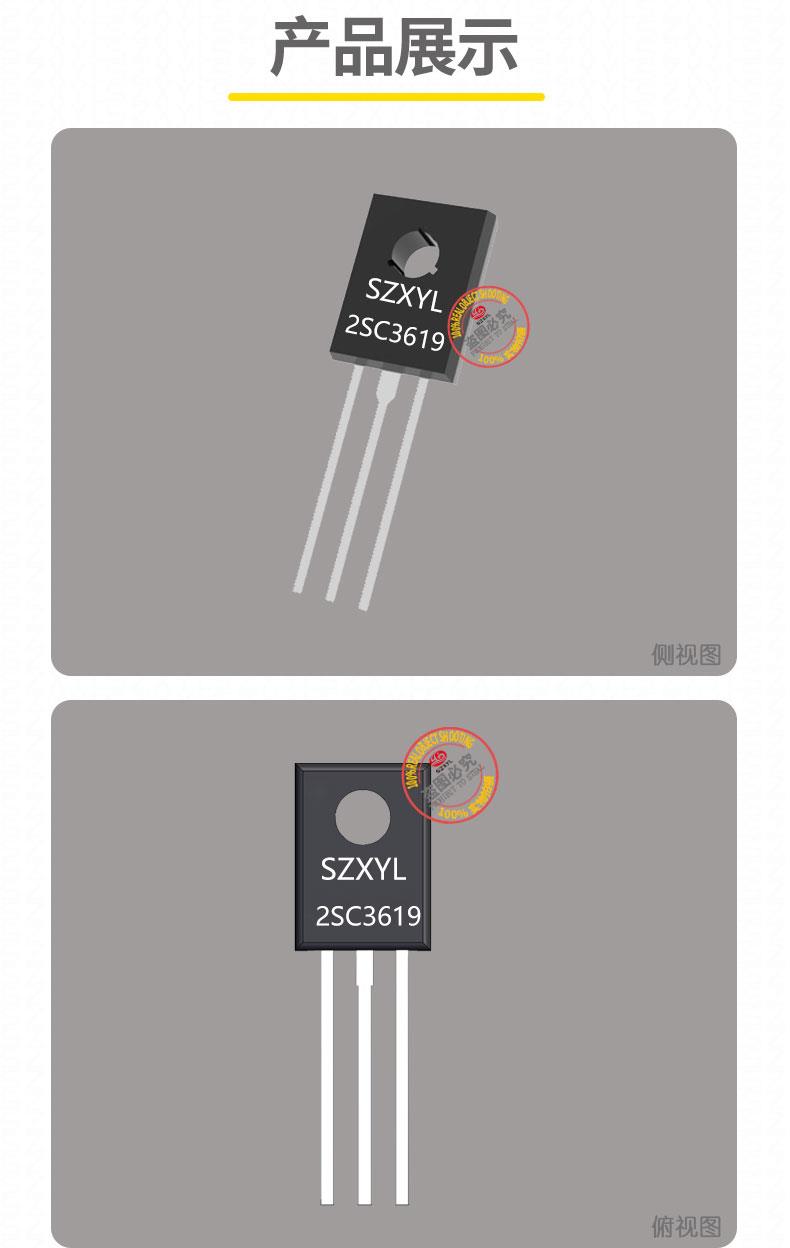

• 标准封装：TO-126ML 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B）（面向型号标识面，从左到右），兼容通孔安装设计。

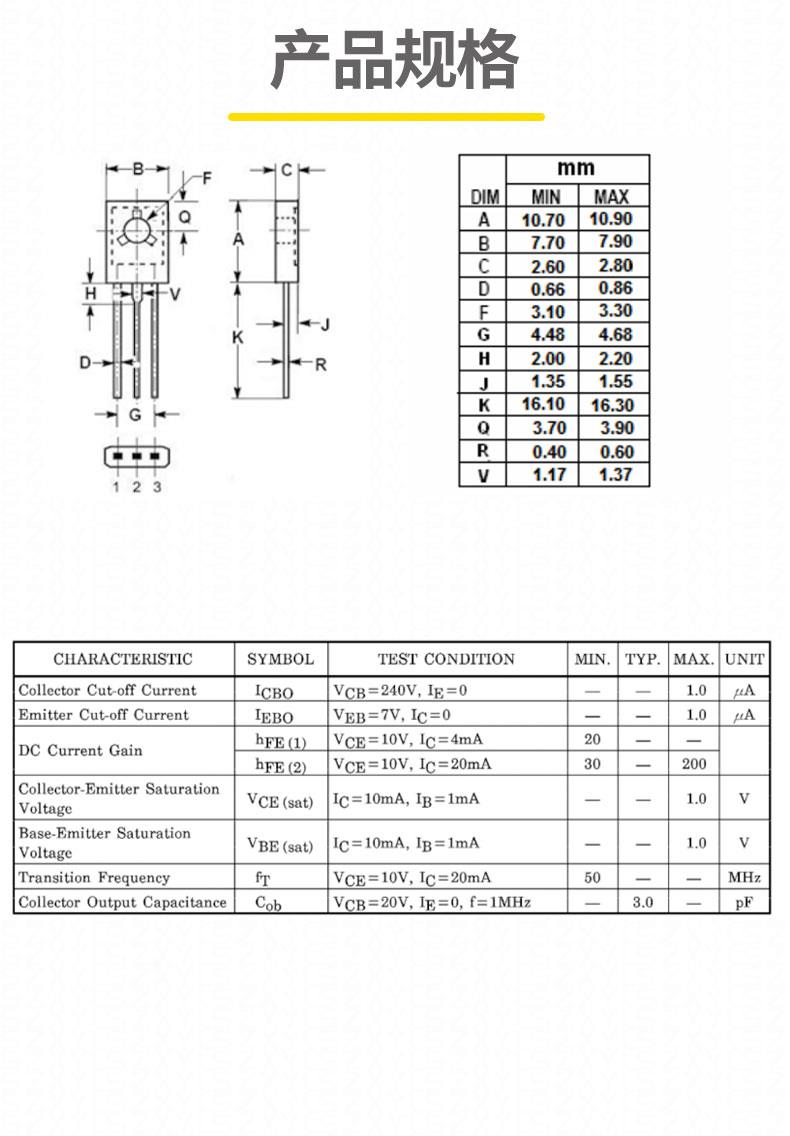

• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约100?C/W（估算值，参考同类 TO-126 封装器件），结到环境热阻（RθJA）80?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥100mm?）使用。

2SC3619 典型应用

1. 工业高压开关与逆变器
   作为高压开关元件，可在300V 母线电压下实现0.1A 负载电流的快速通断，开关速度达10kHz；在逆变器电路中与 LC 谐振电路配合，可产生高频高压脉冲，适用于小型 X 射线设备等负载。建议在感性负载两端并联续流二极管（如 1N4007）以抑制反电动势。
2. 精密仪器与医疗设备
   在高精度测试设备中，可提供稳定的偏置电压，支持300V 母线电压，配合运算放大器实现微电流放大（如皮安级信号）。建议在信号输入端并联 RC 滤波电路（如 1kΩ 电阻 %2B 10nF 电容）以抑制高频噪声。
3. 继电器与精密驱动
   直接驱动24V 继电器线圈，控制电流达0.1A，响应时间小于5ms；在精密步进电机驱动电路中，可实现微步控制，确保定位精度。
4. 高压线性稳压器


   作为高压线性稳压器的调整管，可将输出电压稳定在300V，输出电流达0.1A，纹波电压低于50mV；在工业 PLC 控制模块中，兼容24V 系统，实现高可靠性信号放大。
