2SB549he心特性

1. 中高压与高电流设计
   集电极 - 发射极击穿电压（VCEO）达 **-100V**，可承受 **-0.8A 连续集电极电流（IC）和-1.5A 脉冲电流（ICP），功率耗散能力1W（壳温 25℃，自然冷却），带散热片时可达10W 以上 **。
2. 宽温域与高可靠性
   结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。
3. 高增益与低噪声特性


   直流电流增益（hFE）范围60~320，分档为 S 级（40-80）、R 级（60-120）、Q 级（100-200）、P 级（160-320），基极驱动电流需求极低。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	-100（典型值）	V
   集电极电流（连续）	-0.8	A
   集电极电流（脉冲）	-1.5	A
   功率耗散（25?C）	1（自然冷却）	W
   功率耗散（带散热片）	10%2B	W
   直流电流增益（hFE）	60~320（@150mA）	-
   集电极饱和压降	≤-0.4（@500mA）	V
   截止频率（fT）	70（@5V, 150mA）	MHz
   结到管壳热阻	10	?C/W
   结到环境热阻	139	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126	-

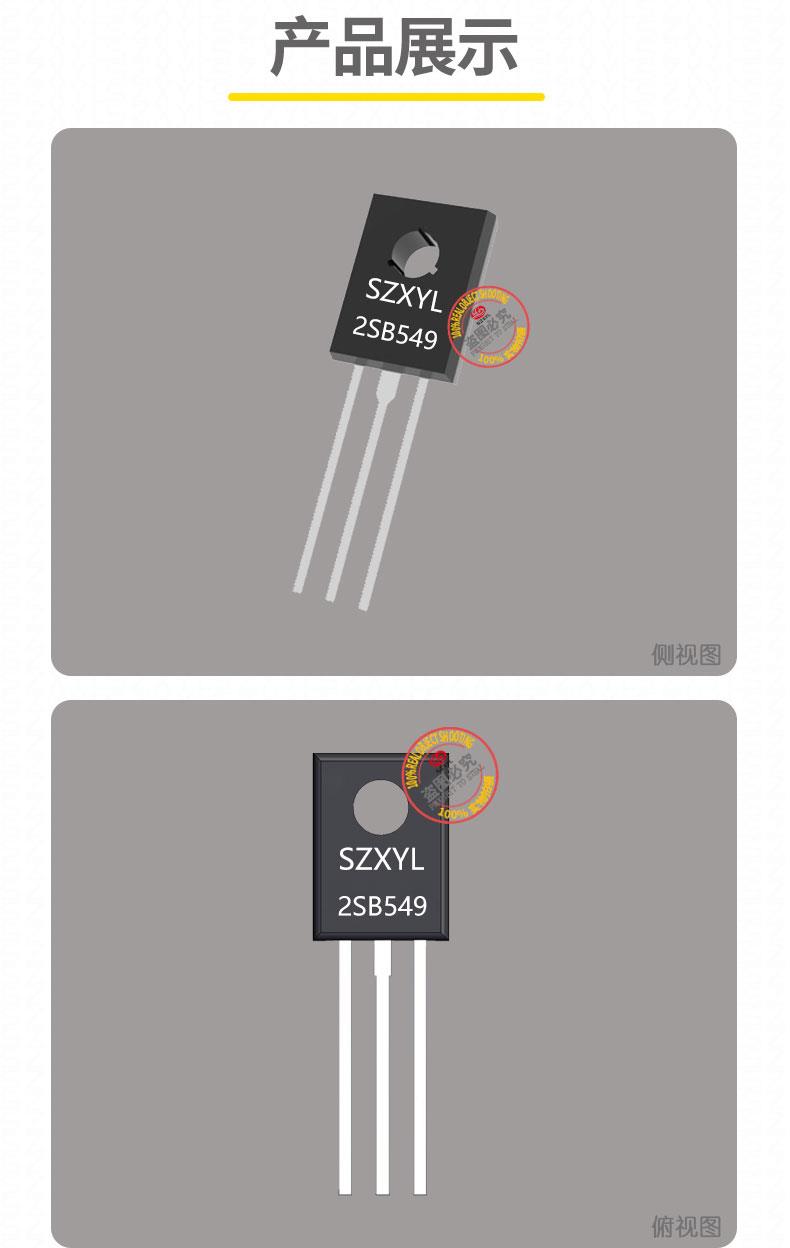

2SB549封装与引脚

• 标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B）左到右，兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约10?C/W（估算值），结到环境热阻（RθJA）139?C/W（自然冷却），建议在连续高负载时配合铝制散热片使用。

2SB549典型应用

1. 音频功率放大与驱动
   与互补配对管 2SD414（NPN）配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出。
2. 工业高压开关与电源管理
   在工业 PLC 控制模块中，兼容 **-48V 系统 **，实现 **-100V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在-100V**，输出电流达0.8A，纹波电压低于100mV。其高电压承载能力尤其适合高压直流电源的调整级。
3. 电机驱动与控制
   在步进电机驱动电路中，支持57 步进电机的 **-24~-48V 电源电压 **，提供 **-1.5A 峰值电流 **，配合 H 桥电路实现精准定位控制。建议在电机两端并联续流二极管（如 1N4007）以保护晶体管免受反电动势损坏。
4. 高频功率放大与驱动


   作为27MHz CB 收发器驱动管，支持 **-12~-16V 电源电压 **，输出功率可达1.5W 以上，总谐波失真（THD）低于0.1%。其 70MHz 截止频率可满足中高频信号处理需求，如业余无线电设备的末级放大。
