2SD600K he心特性

1. 高压低电流设计
   集电极 - 发射极击穿电压（VCEO）120V，可承受1.0A 连续集电极电流（IC）和3.0A 脉冲电流（ICP），功率耗散能力8.0W，带散热片时可达25W 以上。
2. 高增益与低噪声特性
   直流电流增益（hFE）范围60~320，分档为 D 级（60-120）、E 级（100-200）、F 级（160-320），基极驱动电流需求极低。
3. 宽温域与高可靠性


   结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	120（典型值）	V
   集电极电流（连续）	1.0	A
   集电极电流（脉冲）	3.0	A
   功率耗散（25?C）	8.0（自然冷却）	W
   功率耗散（带散热片）	25%2B	W
   直流电流增益（hFE）	60~320（@50mA）	-
   集电极饱和压降	≤0.6（@0.5A）	V
   截止频率（fT）	130（@10V, 50mA）	MHz
   结到管壳热阻	10	?C/W
   结到环境热阻	104	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126	-

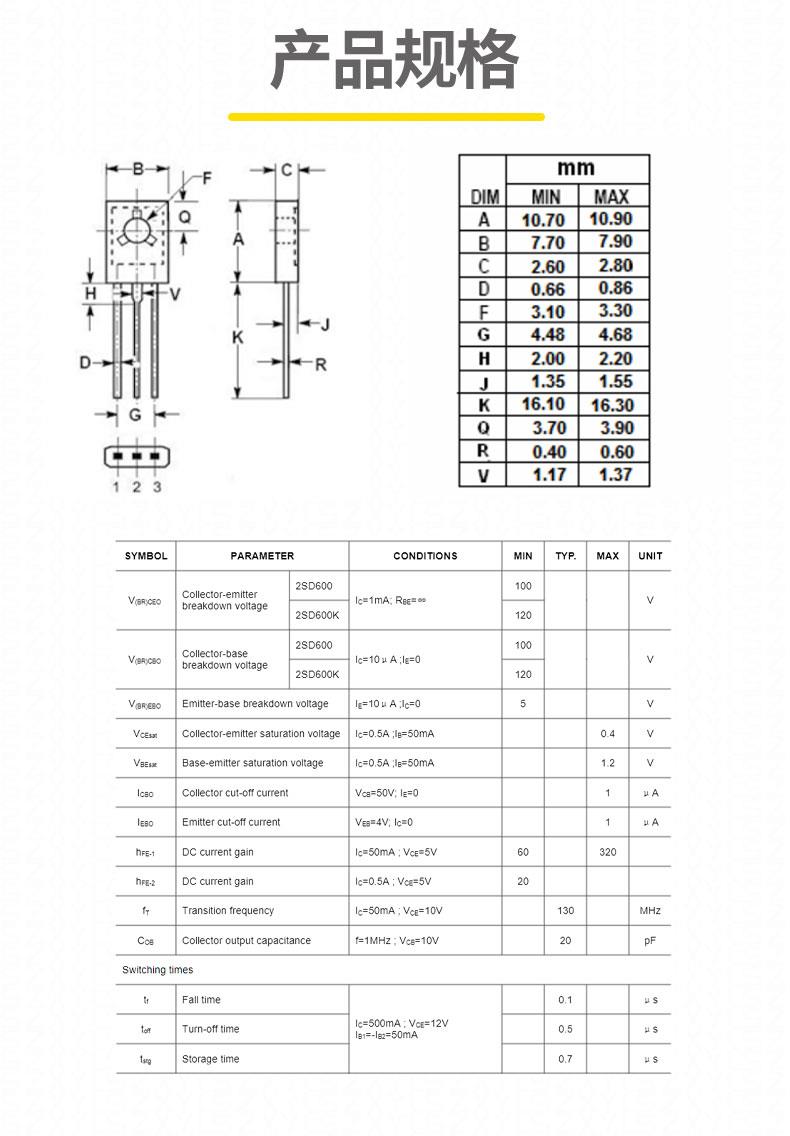

2SD600K 封装与引脚

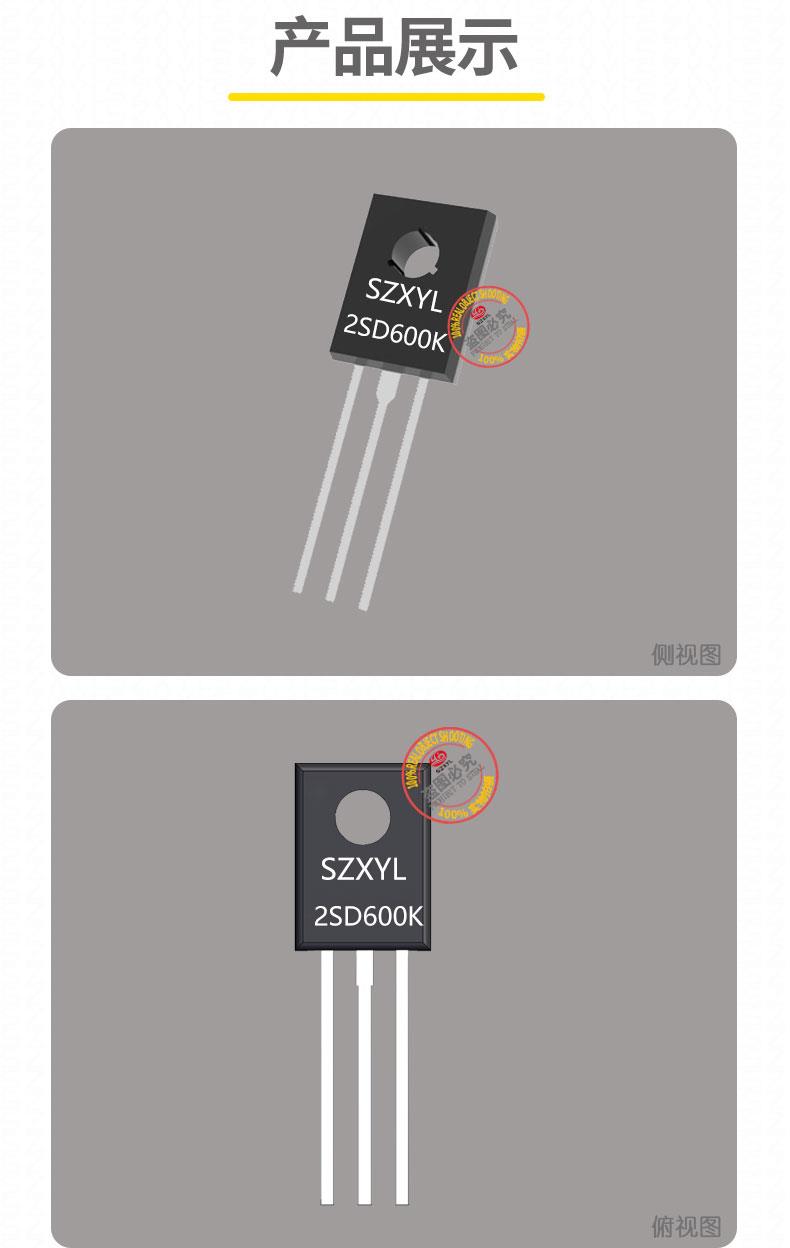

• 标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约10?C/W，结到环境热阻（RθJA）104?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥50mm?）使用。

2SD600K 典型应用

1. 高压精密放大与驱动
   在工业 PLC 控制模块中，兼容 **-24~-36V 系统 **，实现120V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在120V，输出电流达0.8A，纹波电压低于100mV。其高电压承载能力尤其适合高压直流电源的调整级。
2. 动力 UPS 蓄电池组保护电路
   与 2SC3182N、2SC3213 等晶体管组成三级放大电路，用于动力 UPS 串联蓄电池组的充放电保护，可jing确控制每节电池的充电电压，防止过充。
3. 高压开关与电源管理
   在开关电源电路中，作为脉宽调制管，支持300V 母线电压下的高频开关控制，开关频率可达100kHz，转换效率超过85%。其低饱和压降（≤0.6V）可有效降低开关损耗，提高电源效率。
4. 音频功率放大与驱动


   与互补配对管2SB631K（PNP，TO-126 封装，120V/1.0A）配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出
