2SD794Ahe心特性

1. 高压大电流设计 集电极 - 发射极击穿电压（VCEO）60V，可承受3A 连续集电极电流（IC）和6A 脉冲电流（ICP），功率耗散能力10W（壳温 25℃，自然冷却），带散热片时可达20W 以上。其发射极 - 基极电压（VEBO）5V，兼容常规驱动电路设计，集电极 - 发射极饱和电压（VCE (sat)）典型值2.0V（@1.5A, 150mA），适合对导通损耗敏感的功率放大场景。其 **60MHz 截止频率（fT）** 支持中高频信号处理，如音频功率放大和高压开关控制。
2. 高增益与低失真特性 直流电流增益（hFE）范围60~320（@VCE=5V, IC=150mA），分档为 D 级（60-120）、E 级（100-200）、F 级（160-320），基极驱动电流需求极低
3. 宽温域与高可靠性 结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。

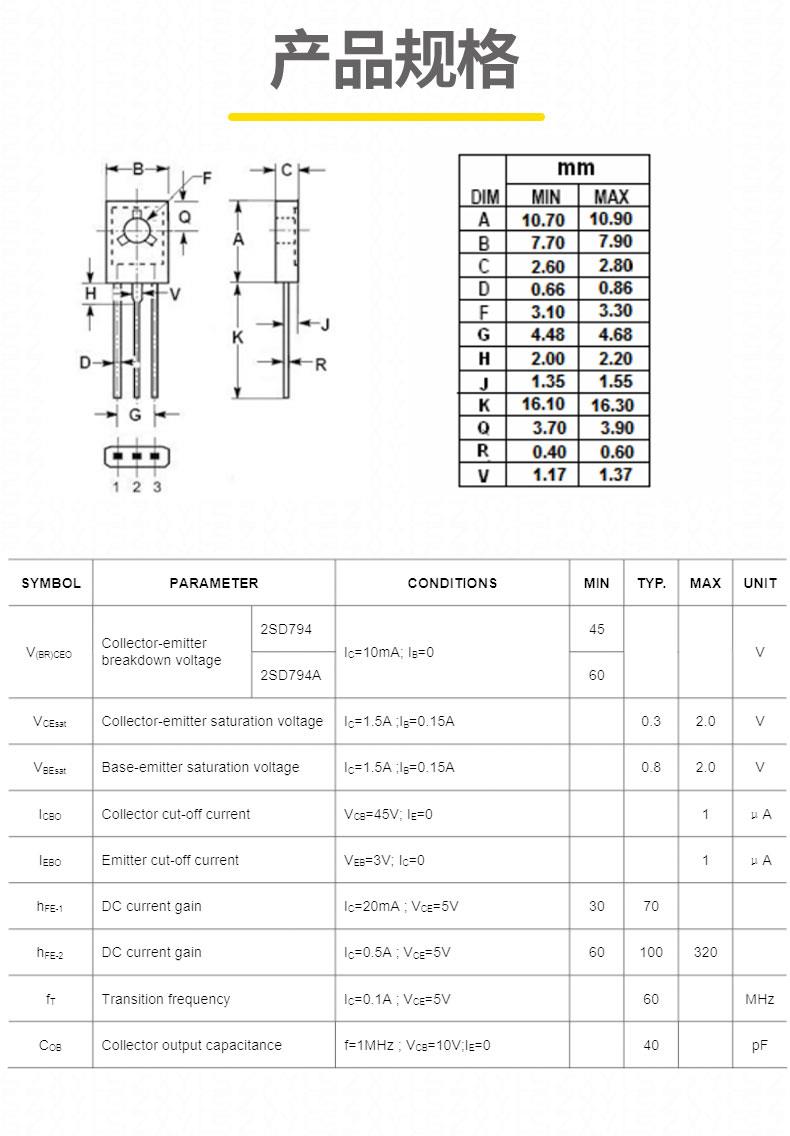

2SD794A封装与引脚

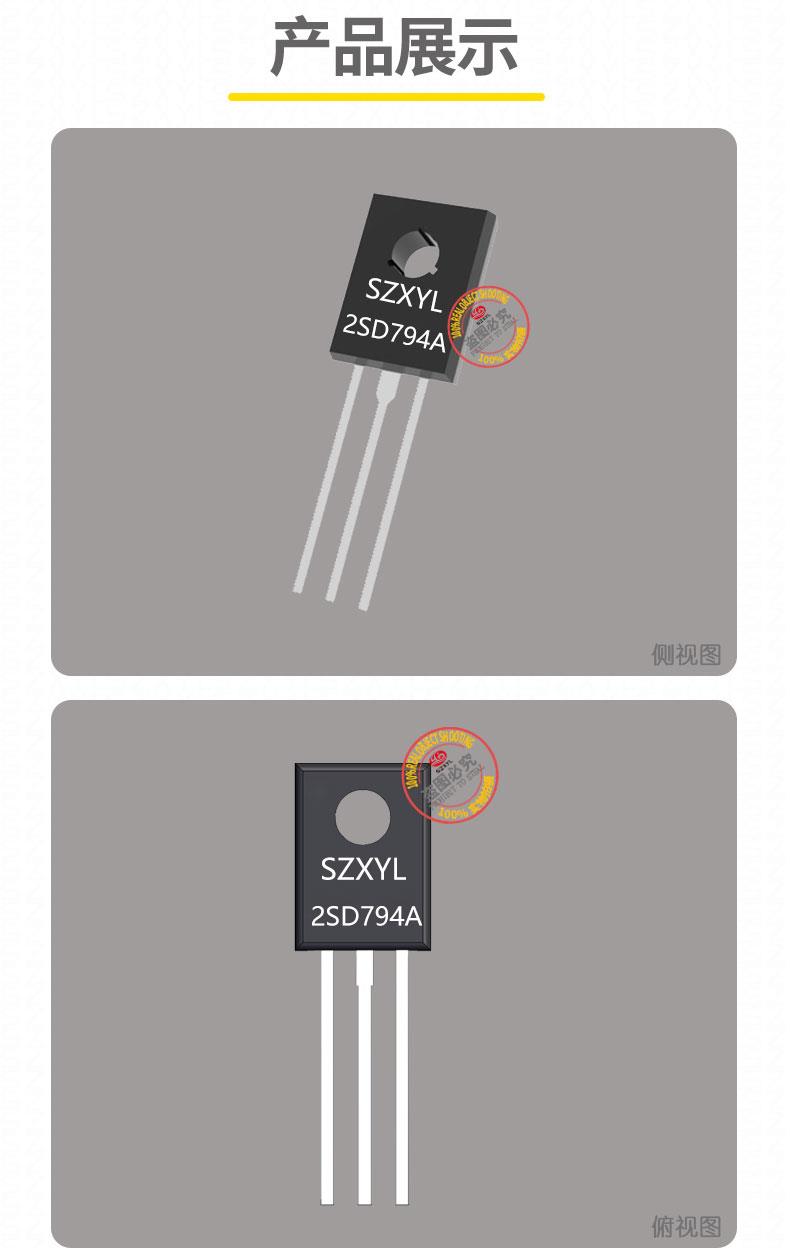

• 标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约50?C/W（估算值），结到环境热阻（RθJA）104?C/W（自然冷却），建议在连续高负载时配合铝制散热片使用。

2SD794A典型应用

1. 音频功率放大与驱动 与互补配对管2SB744A配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出。
2. 高压开关与电源管理 在开关电源电路中，作为脉宽调制管，支持300V 母线电压下的高频开关控制，开关频率可达100kHz，转换效率超过85%。其低饱和压降（≤2.0V）可有效降低开关损耗，提高电源效率。

3. 工业控制与高压驱动 在工业 PLC 控制模块中，兼容 **-24~-36V 系统 **，实现60V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在60V，输出电流达3A，纹波电压低于100mV。其高电压承载能力尤其适合高压直流电源的调整级。
