US2JF he心参数与封装特性

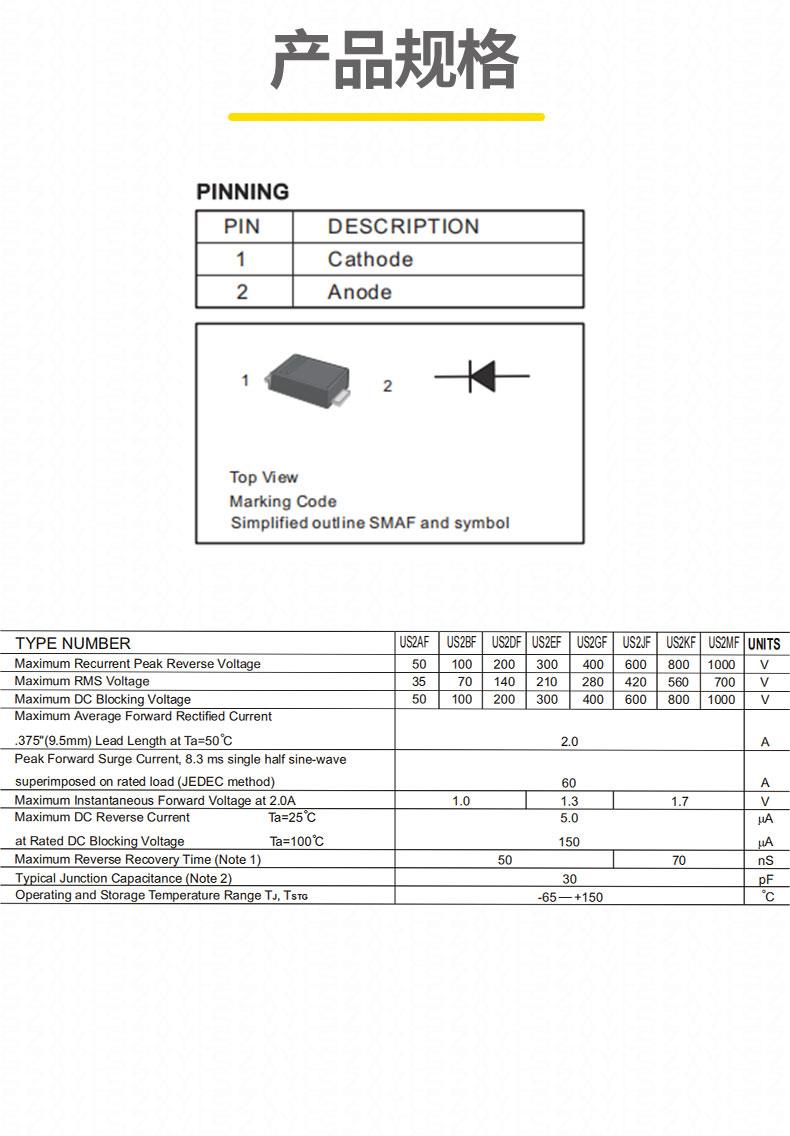

• 电气性能：
  zui大反向重复峰值电压（VRRM）为600V，平均正向整流电流（IF）达2A，可承受50A的非重复正向浪涌电流（8.3ms 半正弦波）。反向恢复时间（trr）仅为75ns（典型值，如佑风微参数），支持高频开关应用。正向压降（VF）低至1.65V（@2A，佑风微版本）或1.7V（@2A，MDD 版本），导通损耗比传统硅二极管降低 30% 以上。结电容（Cj）约为28pF（@4V/1MHz，参考同封装型号 US2J 参数），有效降低寄生振荡风险。

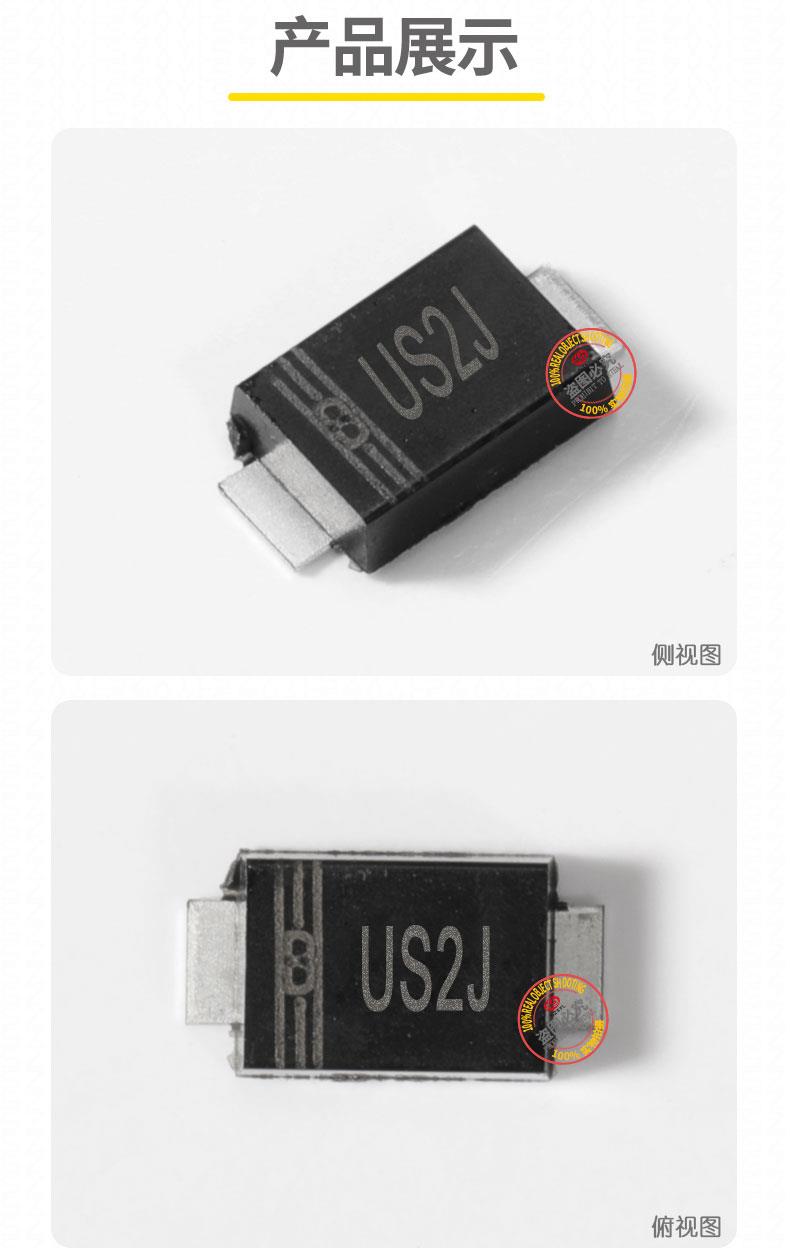

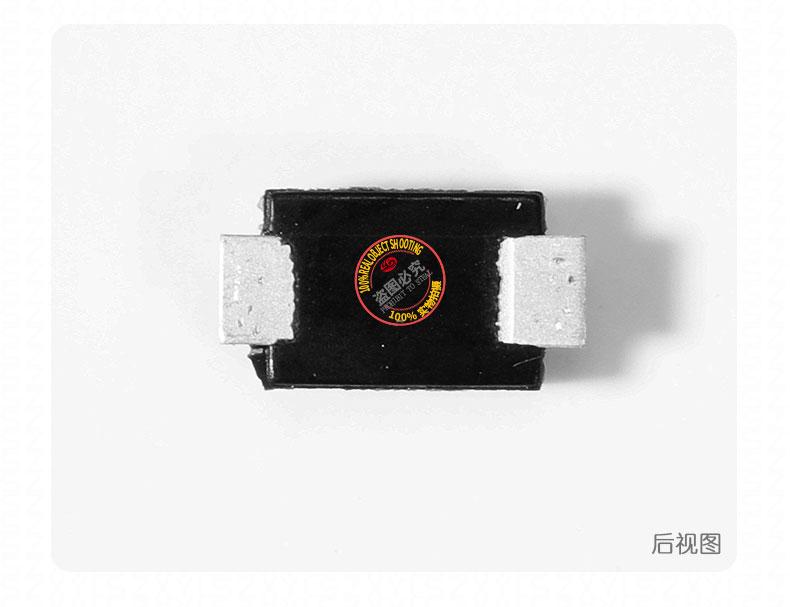

• 封装设计：
  采用SMAF（DO-214AD）表面贴装封装，尺寸为4.6?2.92?1.1mm，厚度比传统 SMA 封装薄 50%。引脚平贴底部设计，实现芯片底面100% 焊接面积，优化散热路径，热阻更低（参考同系列型号 RS2MF 的 RθJA=50℃/W）。封装符合 UL 94V-0 阻燃标准，端子可承受260℃/10 秒高温焊接，支持回流焊工艺（峰值温度 250℃）。

US2JF he心优势

1. 中高压高频性能：
   600V 高反向耐压与 75ns 超快反向恢复特性协同作用，显著减少开关损耗，比普通快恢复二极管效率提升 35%，适用于50kHz 以上高频电路。低正向压降（1.65V@2A）与低结电容（28pF）协同作用，在高频整流中实现高效能转换。
2. 可靠性与稳定性：
   采用 GPP 玻璃钝化芯片工艺，漏电流低至5μA（@600V），工作温度范围 **-55℃~%2B150℃**，可承受高冲击电流与恶劣环境长期运行。符合 RoHS 标准，无铅化设计满足欧盟环保要求。
3. 小型化与散热优势：
   SMAF 封装体积紧凑，支持高密度 PCB 布局，引脚间距与 SMA 兼容，可直接替代传统封装。底面平面设计增强散热效率，建议搭配5.0?5.0mm 铜箔进一步降低结温（TJ），支持长时间满负荷运行。
4. 兼容性与合规性：
   封装兼容自动化贴片工艺，适合大批量生产。部分厂商（如佑风微）提供工业级版本，适用于消费电子、汽车电子等场景。

US2JF 典型应用

• 工业设备：
  • 高压电源模块：通信基站、数据中心的 48V/12V 转换模块的高效整流。
  • 电焊机：次级高压电路的快速整流与浪涌保护。
  • 变频器：600V 直流母线的高频滤波与电压钳位。
• 汽车电子：
  • 车载充电器：OBC（车载充电机）的高压 AC/DC 转换。
  • 电机驱动：电动车高压逆变器的续流与电压钳位（部分厂商提供车规级版本）。
• 能源系统：
  • 太阳能逆变器：光伏板阵列的高压 DC/DC 转换。
  • 储能设备：电池组的充放电回路快速切换。
• 消费电子：
  • 高端电源适配器：支持 PD 3.1 协议的 140W 快充模块的高频整流。
  • 服务器电源：48V 输入的高效电源模块的快速开关。
