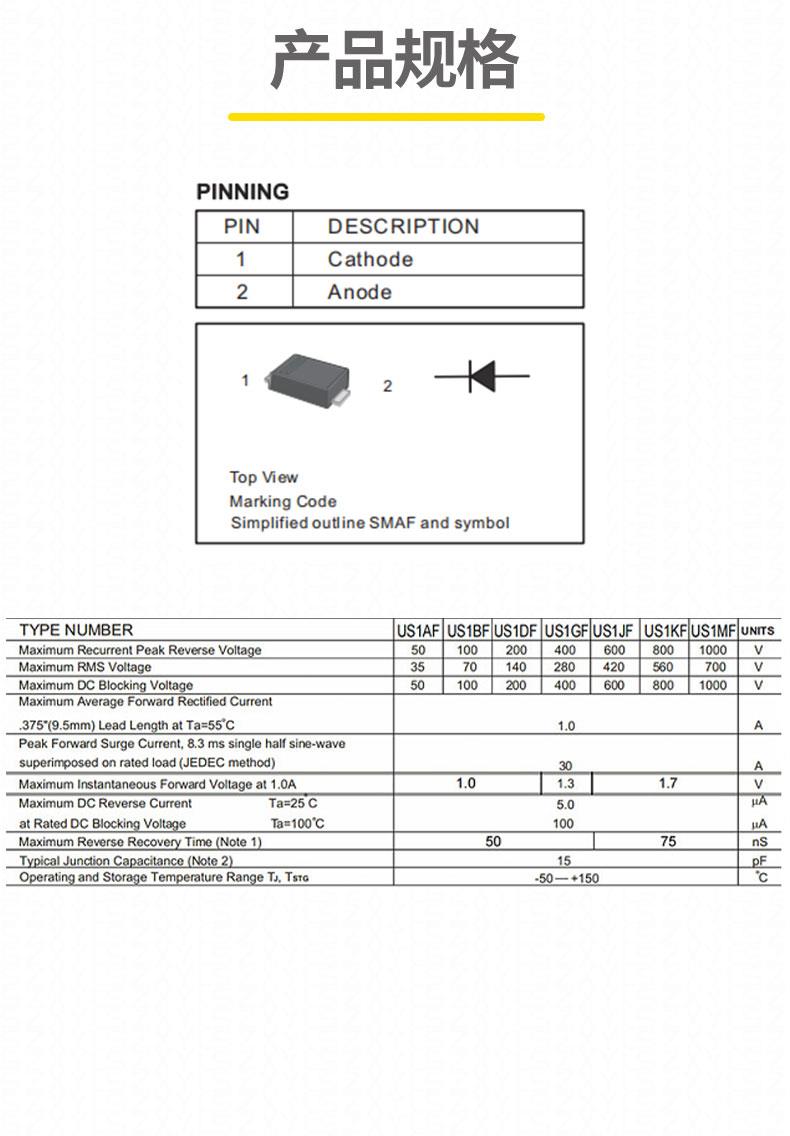

US1BFhe心参数与封装特性

• 电气性能：
  zui大反向重复峰值电压（VRRM）为100V，平均正向整流电流（IF）达1A，可承受30A的非重复正向浪涌电流（8.3ms 半正弦波）。反向恢复时间（trr）仅为50ns（典型值，如 Panjit、Diotec 参数），支持高频开关应用。正向压降（VF）低至0.95V（@1A，佑风微版本）或1V（@1A，Panjit 版本），导通损耗比传统硅二极管降低 30% 以上。

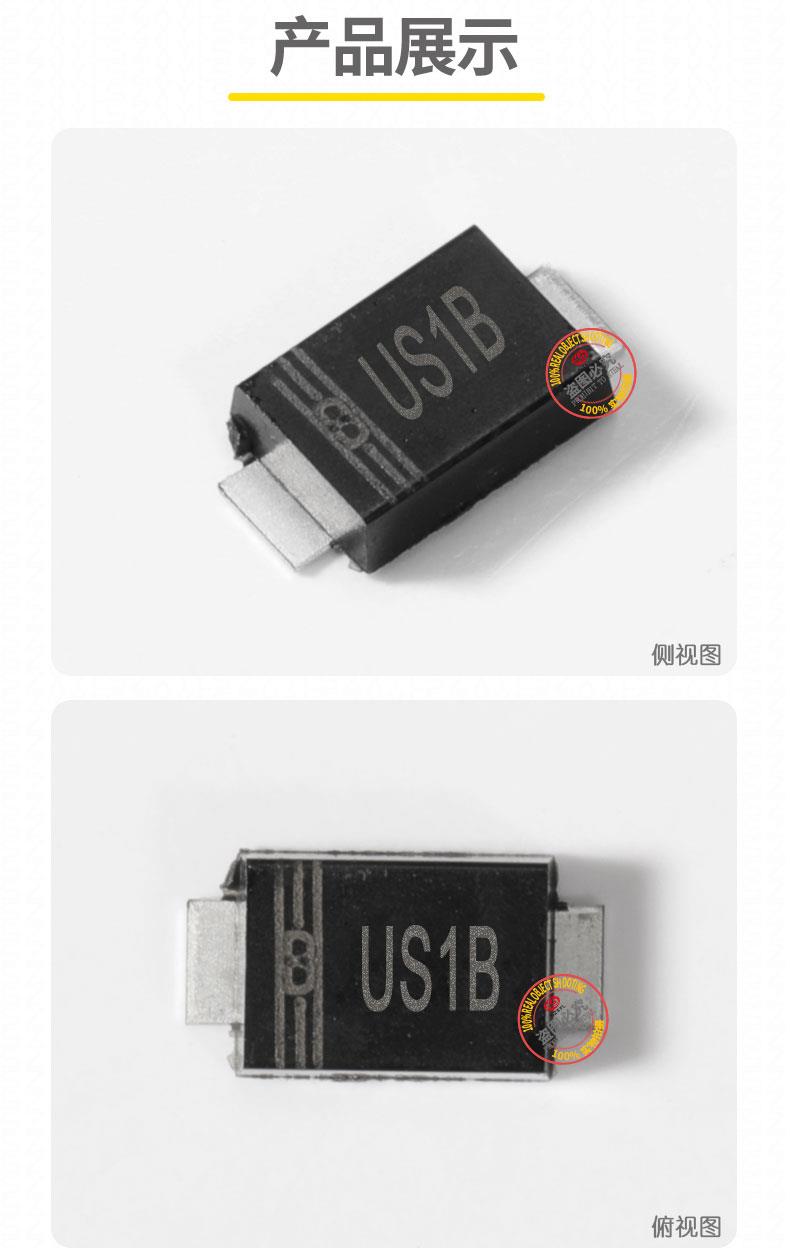

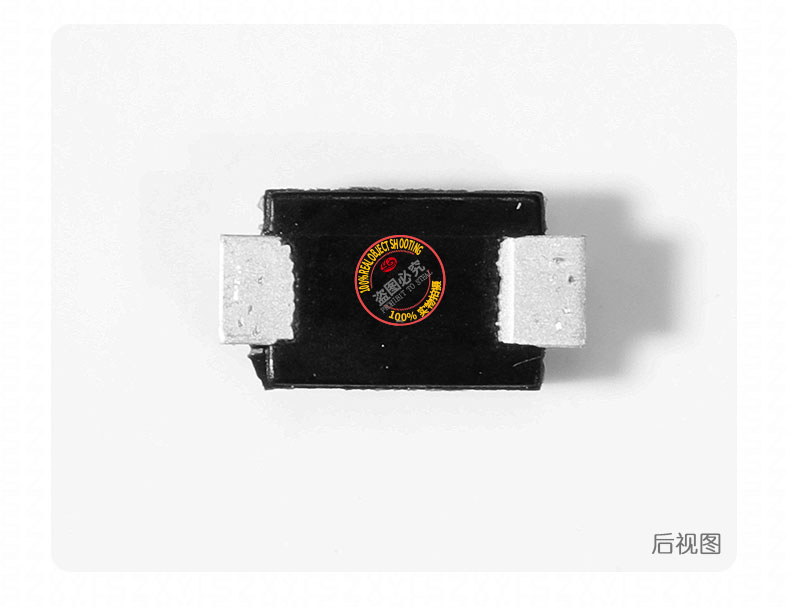

• 封装设计：
  采用SMAF（DO-214AD）表面贴装封装，尺寸为3.70?2.70?1.10mm，厚度比传统 SMA 封装薄 50%。引脚平贴底部设计，避免虚焊风险，同时优化散热路径，热阻更低（RθJA=50℃/W，RθJL=32℃/W）。封装符合 UL 94V-0 阻燃标准，端子可承受260℃/10 秒高温焊接，支持回流焊工艺（峰值温度 250℃）。

US1BFhe心优势

1. 高频开关与能效优化：
   50ns 超快反向恢复特性显著减少开关损耗，比普通快恢复二极管效率提升 50%，适用于100kHz 以上高频电路。结电容（Cj）约为20-30pF（@4V/1MHz，参考同类产品），降低寄生振荡风险，适合精密信号处理。
2. 中低压适配与可靠性：
   100V 反向耐压可满足汽车低压电源、工业控制及消费电子的需求，采用 GPP 玻璃钝化芯片工艺，漏电流低至5μA（@100V），工作温度范围 **-55℃~%2B150℃**，可承受高冲击电流与恶劣环境长期运行。
3. 小型化与兼容性：
   SMAF 封装体积紧凑，支持高密度 PCB 布局，引脚间距与 SMA 兼容，可直接替代传统封装，适合自动化贴片生产。底部平面设计实现 100% 芯片焊接面积，散热效率提升 30%，建议搭配5.0?5.0mm 铜箔增强散热。
4. 环保合规：
   符合 RoHS 标准，无铅化设计满足欧盟环保要求，部分厂商（如佑风微）提供车规级版本（需参考具体 datasheet）。

US1BF典型应用

• 汽车电子：
  • 车载充电器（OBC）：低压直流转换模块的快速整流。
  • 车载娱乐系统：电源模块的高频滤波与信号处理。
  • LED 车灯驱动：低 VF 特性降低发热，延长灯具寿命。
• 工业设备：
  • 小型逆变器：光伏微逆变器的高频整流。
  • 自动化控制：传感器信号调理与低压电源管理。
• 消费电子：
  • 手机充电器 / 适配器：高频整流与快速开关，提升能效比。
  • 智能家居模块：低压信号整流与浪涌保护。
• 通信设备：
  • 5G 基站电源：高频开关电源的续流与整流。
  • 路由器 / 交换机：电源模块的高效转换与稳定性保障。

技术细节补充

• 浪涌能力：可承受 8.3ms 半正弦波浪涌电流（30A），适合应对电机启动或雷击浪涌。
• 热管理：封装底部平面设计实现 100% 芯片焊接面积，建议 PCB 布局时使用5.0?5.0mm 铜箔以增强散热，结温（TJ）控制更优，支持长时间满负荷运行。
• 寄生参数：典型结电容（Cj）约为 20-30pF（@4V/1MHz），适合高频电路设计，但需注意与周边元件的匹配。
• 存储条件：建议在干燥环境下保存，MSL 等级为 1（无湿度敏感），符合 JEDEC 标准。
