S1MF he心参数与封装特性

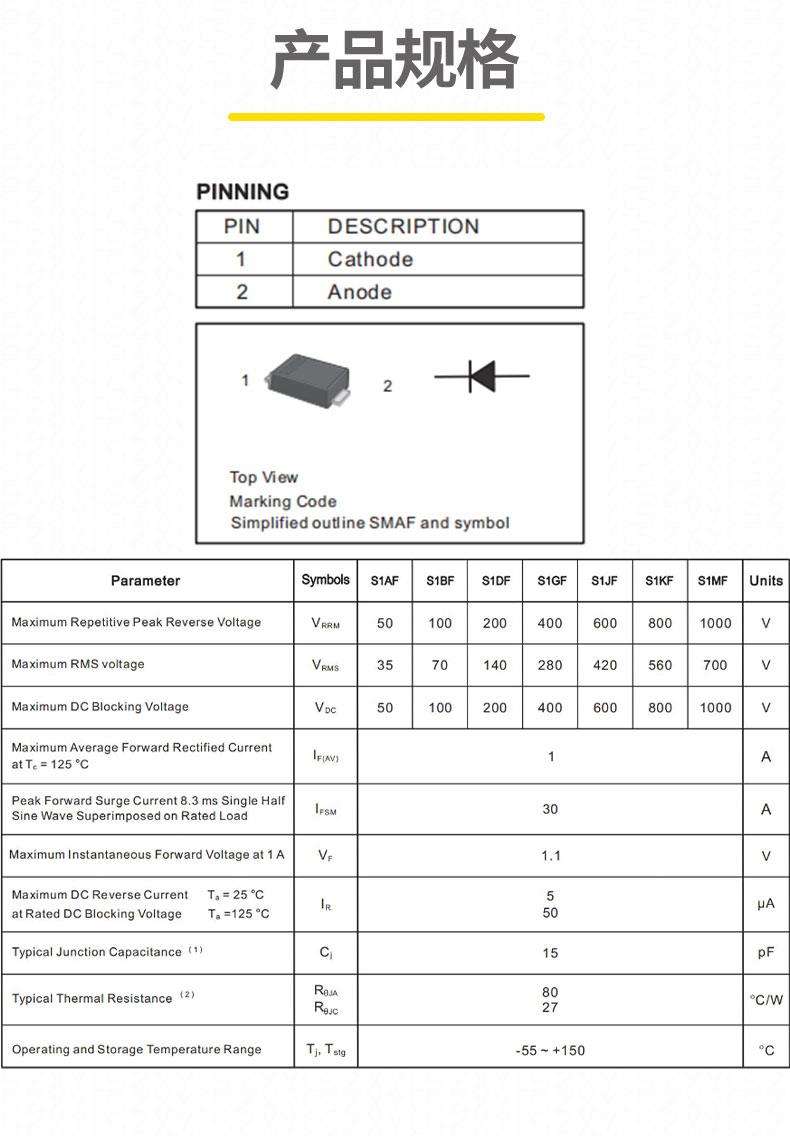

• 电气性能：
  zui大反向重复峰值电压（VRRM）为1000V，平均正向整流电流（IF）达1A，可承受30A的非重复正向浪涌电流。反向恢复时间（trr）为75ns，支持高频开关应用。正向压降（VF）低至1.1V或1.65V，导通损耗比传统硅二极管降低 30% 以上。结电容（Cj）约为15pF（@4V/1MHz），有效降低寄生振荡风险。
• 封装设计：

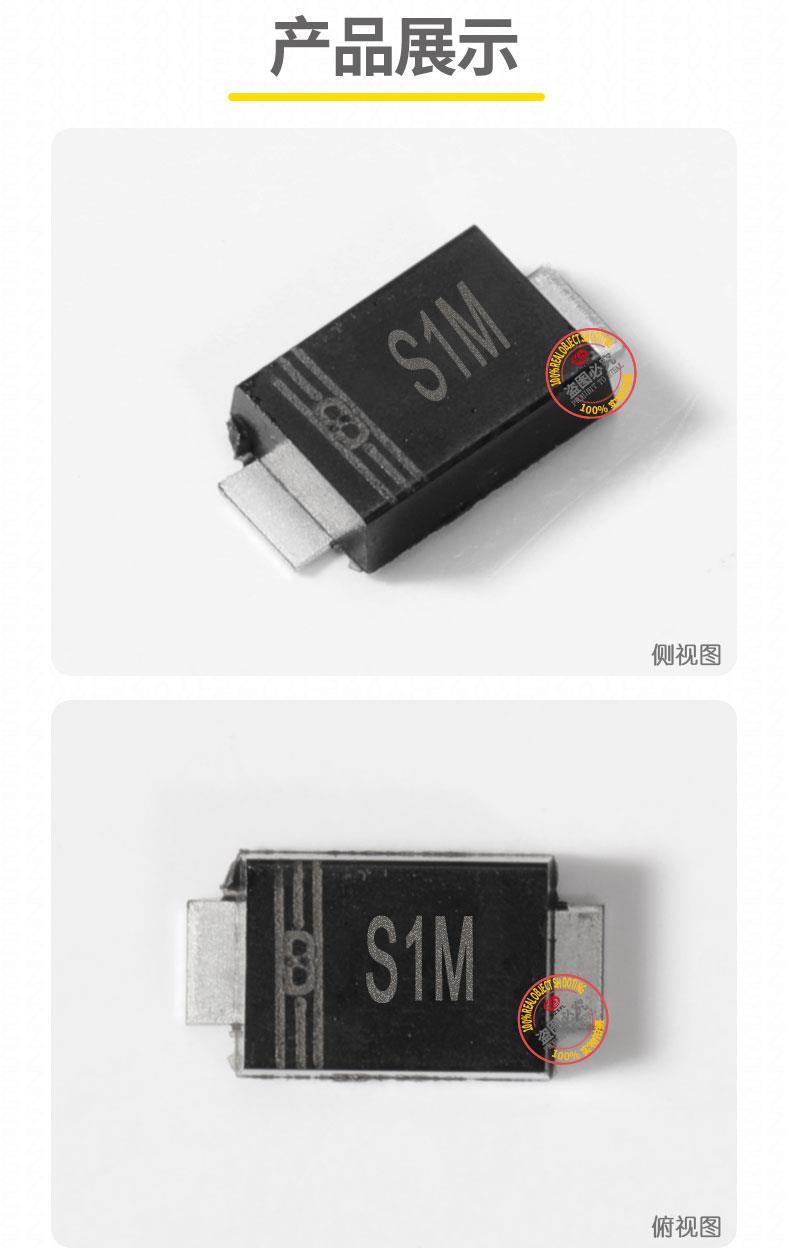

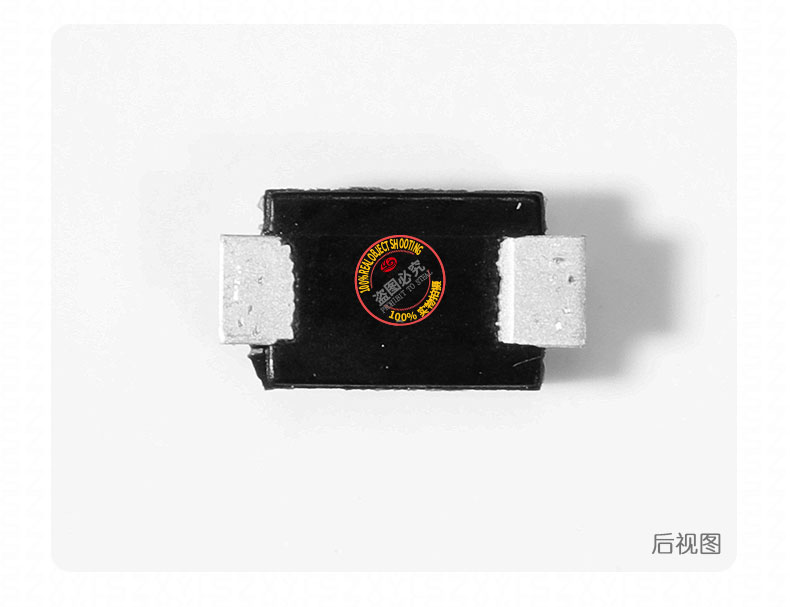

  采用SMAF（DO-214AD）表面贴装封装，尺寸为3.70?2.70?1.20mm，厚度比传统 SMA 封装薄 40%。引脚平贴底部设计，实现芯片底面100% 焊接面积，优化散热路径，热阻更低。

S1MF he心优势

1. 超高压高频性能：
   1000V 高反向耐压与 75ns 超快反向恢复特性协同作用，显著减少开关损耗，比普通快恢复二极管效率提升 25%，适用于30kHz 以上高频电路。低正向压降（1.1V@1A）与低结电容（15pF）协同作用，在高频整流中实现高效能转换。
2. 可靠性与稳定性：
   采用 GPP 玻璃钝化芯片工艺，漏电流低至5μA（@1000V），工作温度范围 **-55℃~%2B150℃**，可承受高冲击电流与恶劣环境长期运行。符合 RoHS 标准，无铅化设计满足欧盟环保要求。
3. 小型化与散热优势：
   SMAF 封装体积紧凑，支持高密度 PCB 布局，引脚间距与 SMA 兼容，可直接替代传统封装。底面平面设计增强散热效率，建议搭配3.0?3.0mm 铜箔进一步降低结温（TJ），支持长时间满负荷运行。
4. 兼容性与合规性：
   封装兼容自动化贴片工艺，适合大批量生产。

S1MF 典型应用

• 工业设备：
  • 高压电源模块：通信基站、工业自动化设备的 48V/100V 转换模块的高效整流。
  • 仪器仪表：高精度测量设备的信号整流与电压钳位（如 PLC 输入输出隔离电路）。
  • 电机驱动：中小功率逆变器的续流二极管，支持快速关断与浪涌保护。
• 新能源领域：
  • 储能设备：高压电池组的充放电回路快速切换（如佑风微版本应用）。
  • 太阳能微逆变器：分布式光伏系统的 DC/DC 转换，需承受 1000V 以上母线电压。
• 消费电子：
  • 快充适配器：支持 PD 协议的 65W 以上快充模块的高频整流（如 1000V 高压侧保护）。
  • LED 驱动：高压 LED 照明系统的恒流控制与浪涌保护（如 ASEMI RS1MF 应用于小家电）。
• 汽车电子：
  • 辅助电源：车载娱乐系统的 12V/5V 转换（非主驱动电路）。
  • 传感器接口：高压传感器信号的整流与电平转换（需搭配绝缘设计）。
