S2GFhe心参数与封装特性

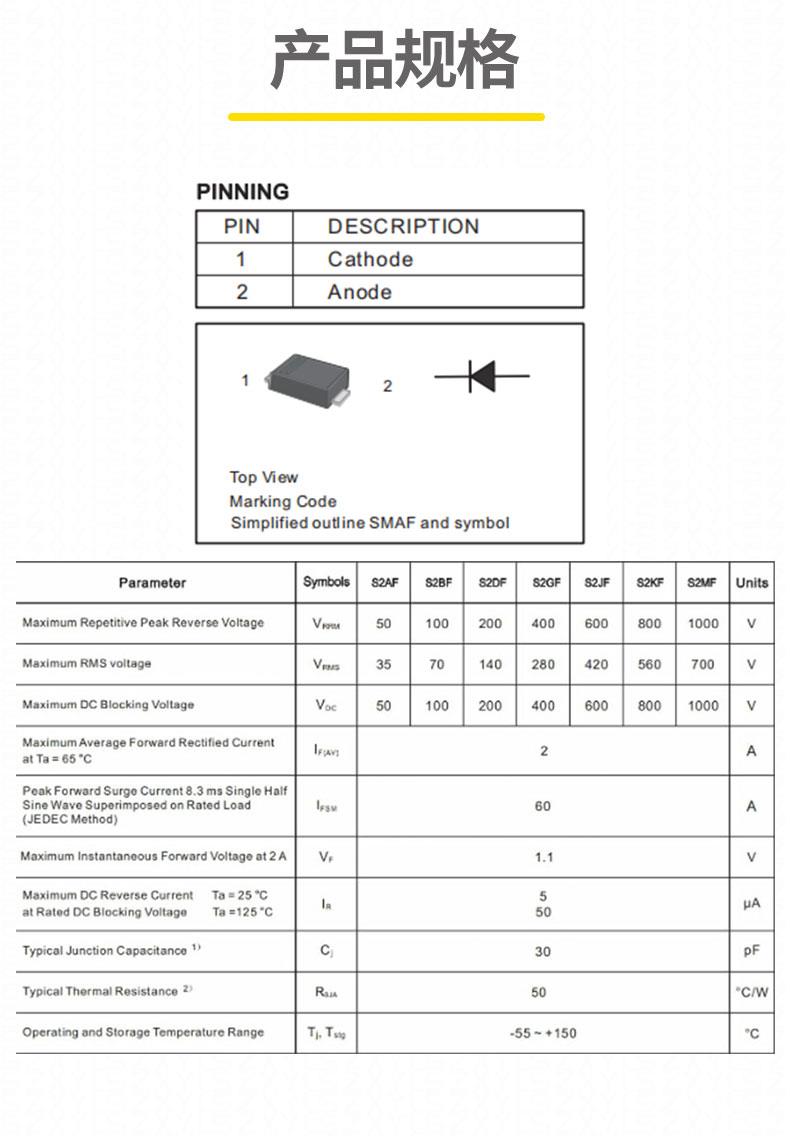

• 电气性能：
  zui大反向重复峰值电压（VRRM）为400V，平均正向整流电流（IF）达2A，可承受50A的非重复正向浪涌电流（8.3ms 半正弦波）。反向恢复时间（trr）为35ns，支持100kHz 以上高频开关应用。正向压降（VF）低至1.1V，导通损耗比传统硅二极管降低 30% 以上。结电容（Cj）约为30pF，漏电流低至5μA（@400V），工作温度范围 **-55℃~%2B150℃**，可承受高冲击电流与恶劣环境长期运行。
• 封装设计：

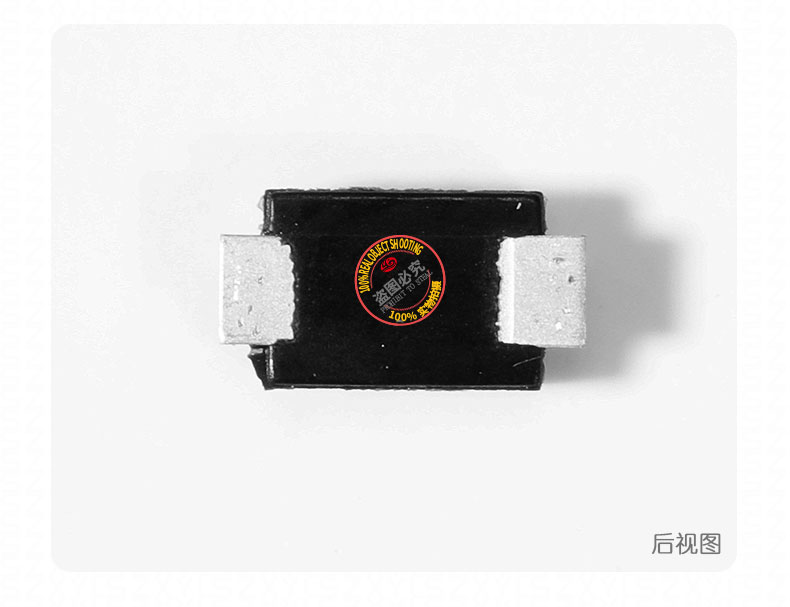

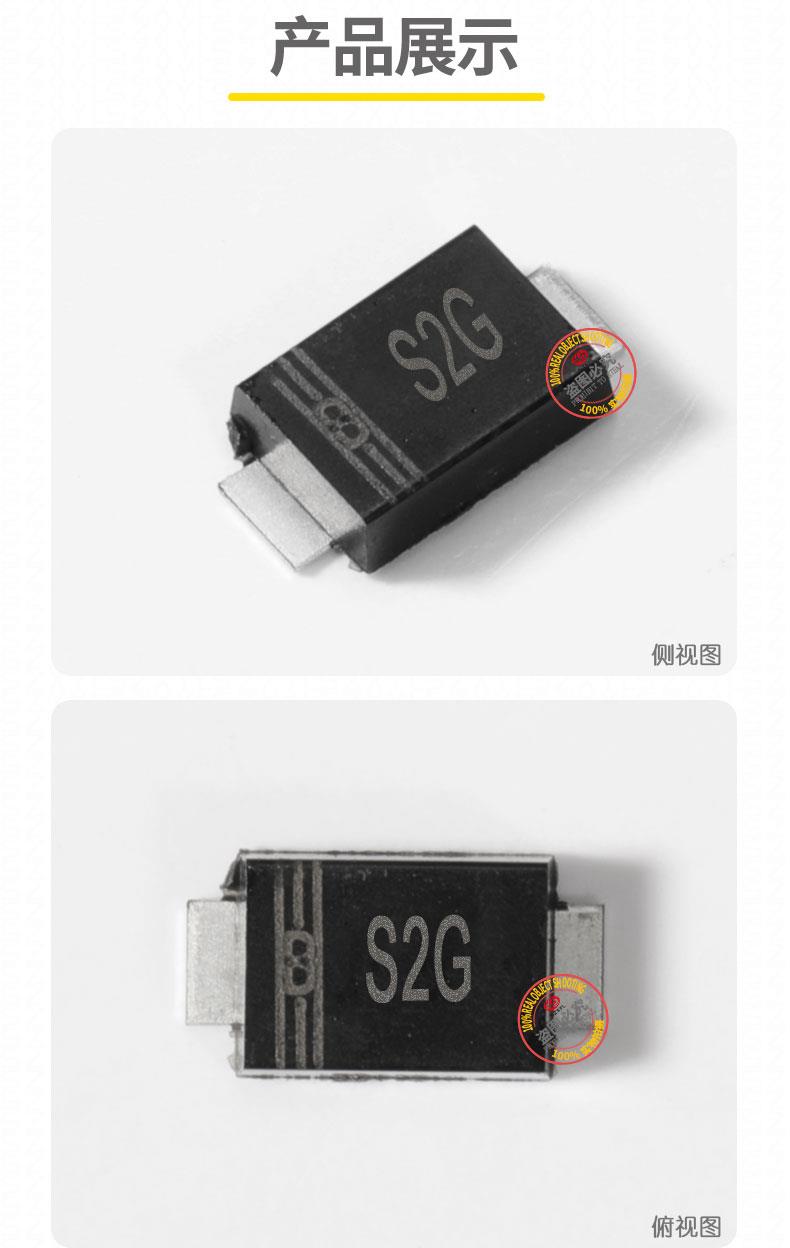

  采用SMAF（DO-214AD）表面贴装封装，尺寸为3.70?2.70?1.20mm，厚度比传统 SMA 封装薄 50%。引脚平贴底部设计，实现芯片底面100% 焊接面积，优化散热路径（RθJA=125℃/W，大昌电子版本）。封装符合 UL 94V-0 阻燃标准，端子可承受260℃/10 秒高温焊接，支持回流焊工艺（峰值温度 250℃）。底面平面设计增强散热效率，芯片尺寸可达 46mil，提升抗浪涌能力。

S2GFhe心优势

1. 高频高效性能：
   35ns 超快反向恢复特性与低正向压降（1.1V@2A）协同作用，显著减少开关损耗，比普通快恢复二极管效率提升 25%，适用于100kHz 以上高频电路。低结电容（30pF）与高浪涌能力（50A）协同作用，在高频整流中实现高效能转换。
2. 高电压耐受性：
   400V 反向耐压设计，可应对工业设备中的高压波动与雷击浪涌。采用 GPP 玻璃钝化芯片工艺，漏电流低至5μA（@400V），符合 RoHS 标准，无铅化设计满足欧盟环保要求。工作温度范围 **-55℃~%2B150℃**，可承受高冲击电流与恶劣环境长期运行。
3. 小型化与散热优势：
   SMAF 封装体积紧凑，支持高密度 PCB 布局，引脚间距与 SMA 兼容，可直接替代传统封装。底面平面设计增强散热效率，建议搭配3.0?3.0mm 铜箔进一步降低结温（TJ），支持长时间满负荷运行。
4. 兼容性与合规性：
   封装兼容自动化贴片工艺，适合大批量生产。

S2GF典型应用

• 工业设备：
  • 中小功率电源模块：通信基站、智能家居的 24V/48V 转换模块的高频整流。
  • 电机驱动：步进电机控制器的续流回路快速切换（如 380V 工业电机辅助电路）。
  • 工业控制：PLC（可编程逻辑控制器）的输入输出隔离电路（高频信号场景）。
• 新能源领域：
  • 储能设备：中小型电池组的充放电回路快速切换（如 48V 储能系统）。
  • 太阳能微逆变器：分布式光伏系统的 DC/DC 转换（高频段）。
• 汽车电子：
  • 辅助电源：车载信息娱乐系统的 12V/5V 转换（非主驱动电路）。
  • 传感器接口：高压传感器信号的整流与电平转换（如 48V 车载传感器）。
• 消费电子：
  • 快充适配器：支持 PD 协议的 65W 以上快充模块的高频整流（如 USB-C 接口）。
  • 高端家电：变频空调、扫地机器人的电源模块高效整流。
