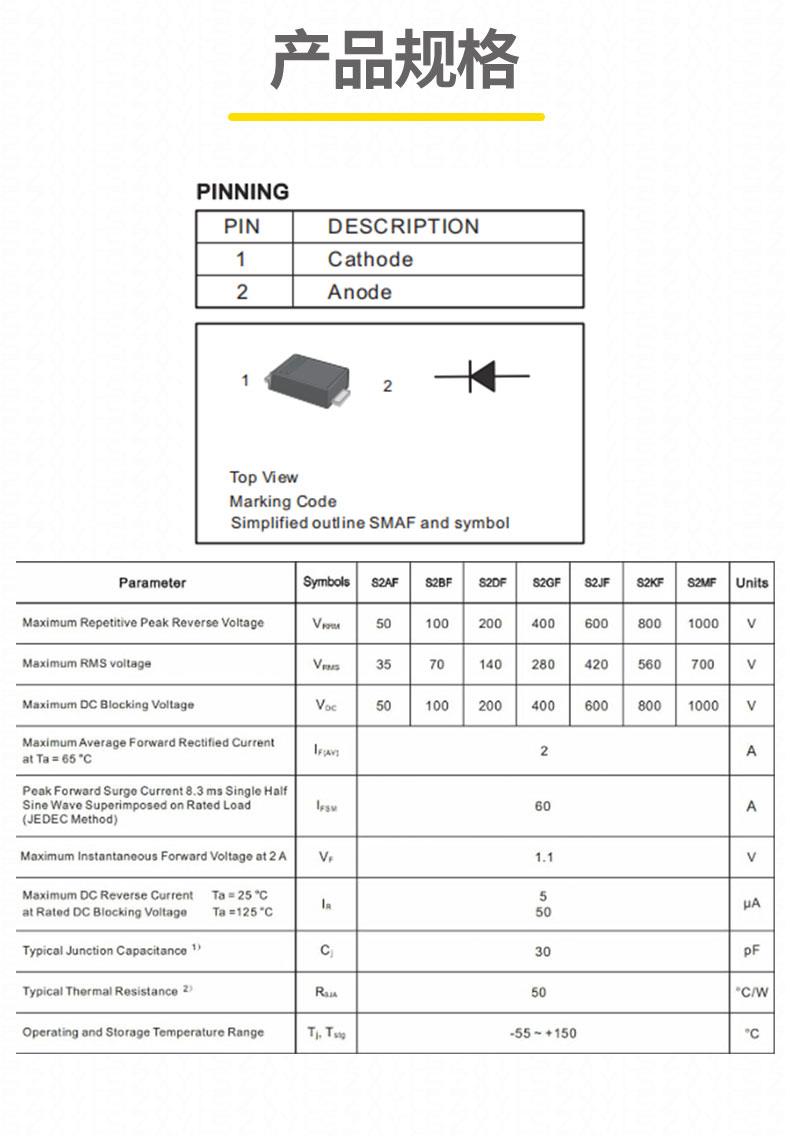

S2MF he心参数与封装特性

• 电气性能：
  zui大反向重复峰值电压（VRRM）为1000V，平均正向整流电流（IF）达2A，可承受60A的非重复正向浪涌电流（8.3ms 半正弦波）。正向压降（VF）低至1.1V（@2A，Galaxy Microelectronics 版本），导通损耗比传统硅二极管降低 15% 以上。漏电流低至5μA（@1000V），工作温度范围 **-55℃~%2B150℃**，可承受高冲击电流与恶劣环境长期运行。结电容（Cj）约为30pF（@4V/1MHz），有效降低寄生振荡风险。

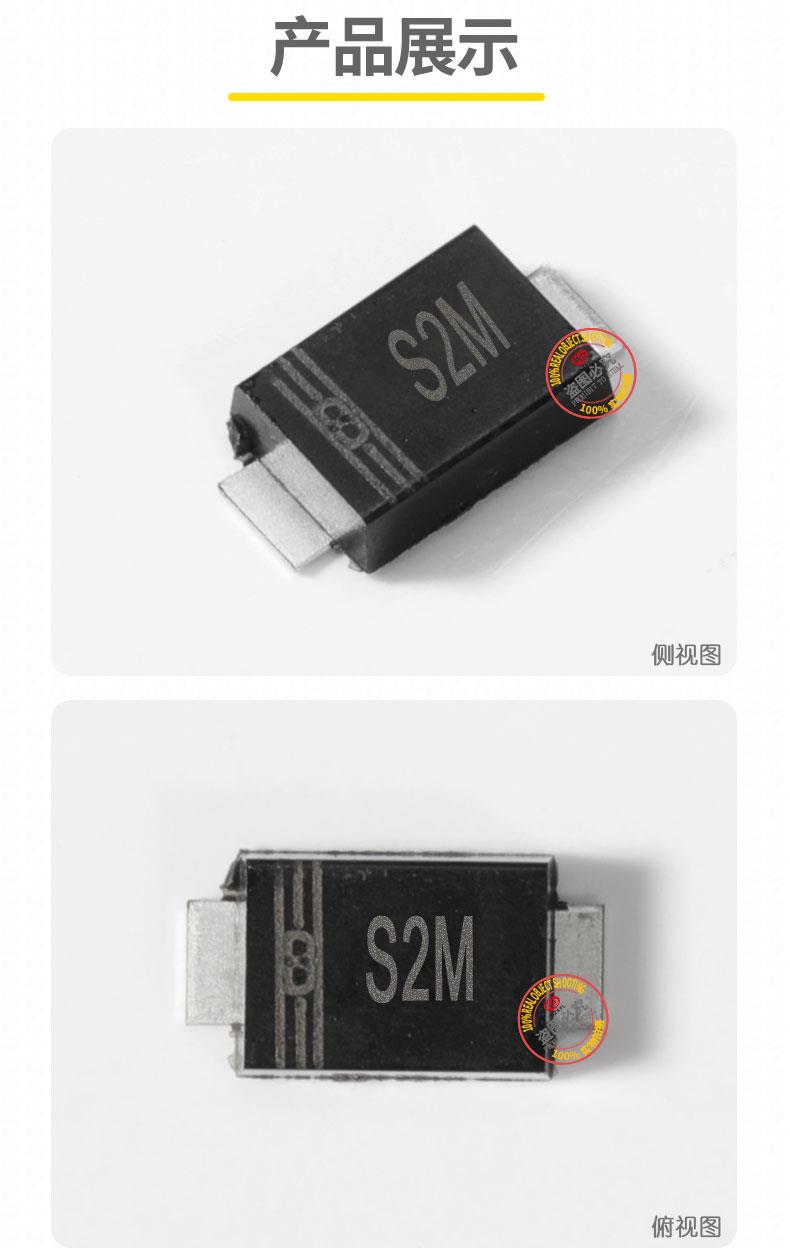

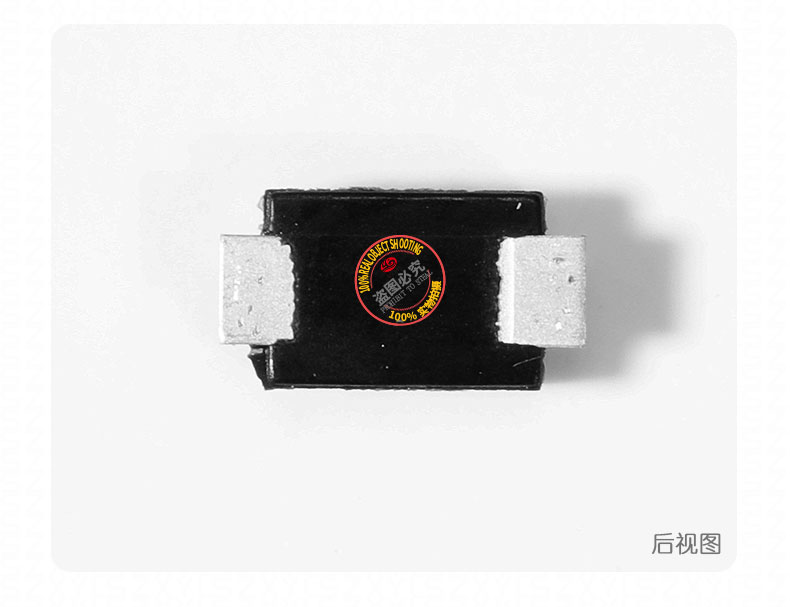

• 封装设计：
  采用SMAF（DO-214AD）表面贴装封装，尺寸为3.70?2.70?1.20mm，厚度比传统 SMA 封装薄 50%。引脚平贴底部设计，实现芯片底面100% 焊接面积，优化散热路径（RθJA=78℃/W，当安装在 10mm?20mm 铜箔上时）。封装符合 UL 94V-0 阻燃标准，端子可承受260℃/10 秒高温焊接，支持回流焊工艺（峰值温度 250℃）。底面平面设计增强散热效率，芯片尺寸可达 46mil（如 ASEMI 版本），提升抗浪涌能力。

S2MF he心优势

1. 特高压稳定性：
   1000V 反向耐压设计，可应对工业设备中的高压波动与雷击浪涌。采用 GPP 玻璃钝化芯片工艺，漏电流低至5μA（@1000V），符合 RoHS 标准，无铅化设计满足欧盟环保要求。工作温度范围 **-55℃~%2B150℃**，可承受高冲击电流与恶劣环境长期运行。
2. 低损耗特性：
   典型正向压降（VF）为 1.1V（@2A），比普通硅二极管降低 15% 以上，适用于50kHz 以下低频整流场景。低结电容（30pF）与高浪涌能力（60A）协同作用，在高压整流中实现高效能转换。
3. 小型化与散热优势：
   SMAF 封装体积紧凑，支持高密度 PCB 布局，引脚间距与 SMA 兼容，可直接替代传统封装。底面平面设计增强散热效率，建议搭配4.0?4.0mm 铜箔进一步降低结温（TJ），支持长时间满负荷运行。
4. 兼容性与合规性：
   封装兼容自动化贴片工艺，适合大批量生产。

S2MF 典型应用

• 工业设备：
  • 高压电源模块：通信基站、智能家居的 220V/48V 转换模块的超高压整流。
  • 电机驱动：步进电机控制器的续流回路快速切换（如 690V 工业电机辅助电路）。
  • 工业控制：PLC（可编程逻辑控制器）的输入输出隔离电路（高压信号场景）。
• 新能源领域：
  • 储能设备：中小型电池组的充放电回路快速切换（如 48V 储能系统）。
  • 太阳能逆变器：分布式光伏系统的 DC/DC 转换（高压输入段）。
• 汽车电子：
  • 辅助电源：车载信息娱乐系统的 12V/5V 转换（非主驱动电路）。
  • 传感器接口：高压传感器信号的整流与电平转换（如 48V 车载传感器）。
• 消费电子：
  • 快充适配器：支持 PD 协议的 100W 以上快充模块的高频整流（如 USB-C 接口）。
  • 高端家电：变频空调、扫地机器人的电源模块高效整流。
