SRC1207S产品概述

SRC1207She心特性

1. 高集成度与简化设计
   内置 10kΩ 和 47kΩ 基极电阻网络，无需外部偏置电路即可直接驱动逻辑信号，显著减少元件数量和 PCB 空间占用。典型直流电流增益（hFE）zui小值为 80，满足多数低功耗放大需求。
2. 宽工作范围与可靠性
   • 集电极 - 发射极电压（VCEO）：50V
   • 集电极电流（Ic）：100mA（连续）
   • 工作温度范围：-55℃至 %2B 150℃，适应极端环境下的长期运行。
   • 采用先进半导体工艺，集电极 - 发射极饱和电压（VCE (sat)）低至 0.2V，确保高效信号传输。
3. 环保与安全ren证
   产品符合 RoHS 标准，确保生产和使用过程中不含有害物质，满足欧盟及quan球环保法规要求。

SRC1207S典型应用

• 消费电子：手机、平板电脑的电源管理电路、背光控制及信号切换。
• 工业控制：PLC 输入输出模块、电机驱动电路、温度监测设备的信号放大与隔离。
• 通信设备：基站射频模块、光纤通信接口的信号调理与电平转换。
• 办公设备：打印机、扫描仪的驱动电路及逻辑控制。

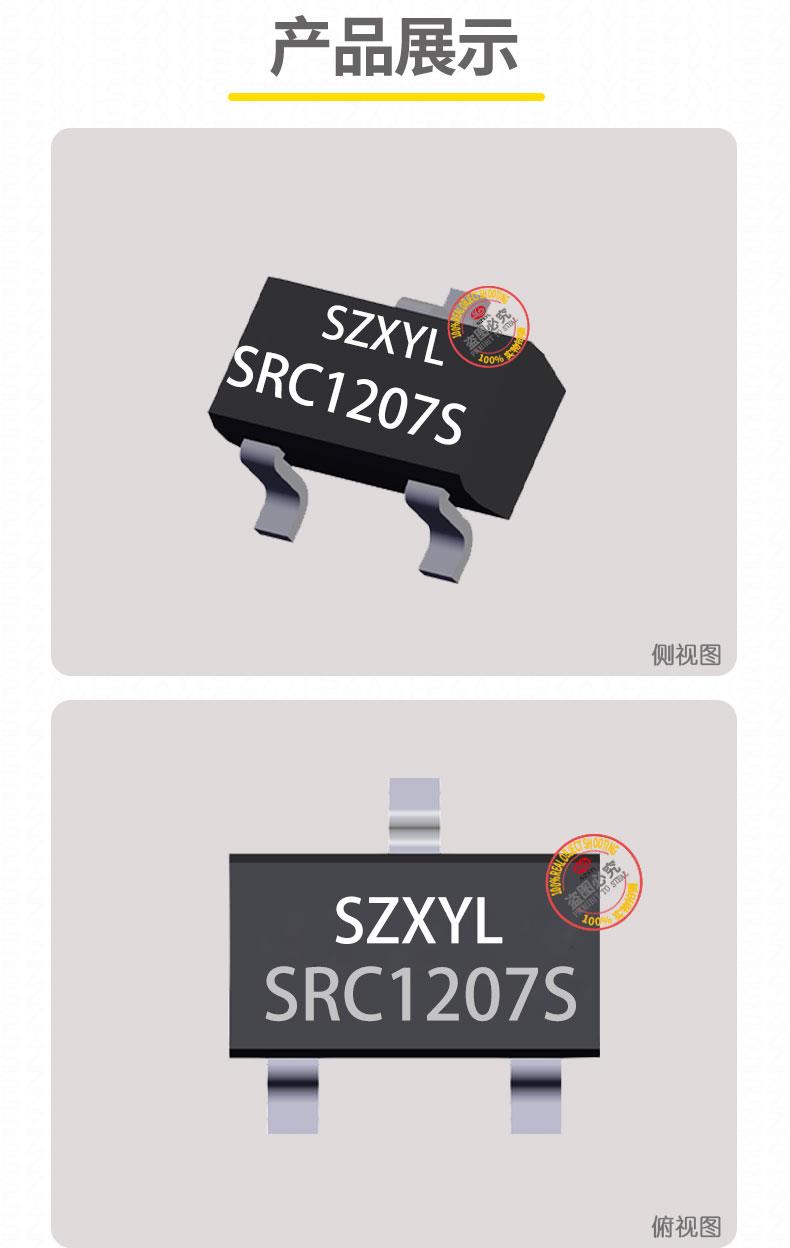

封装与引脚定义

• 封装形式：SOT-23（3 引脚）
• 引脚功能：
  • 引脚 1（基极 B）：控制信号输入（内置 10kΩ 串联电阻至发射极）。
  • 引脚 2（发射极 E）：接地或低电平参考。
  • 引脚 3（集电极 C）：输出信号或负载连接。
• 引脚排列：左下角为 1 脚，逆时针依次为 2、3 脚（B-E-C 顺序）。

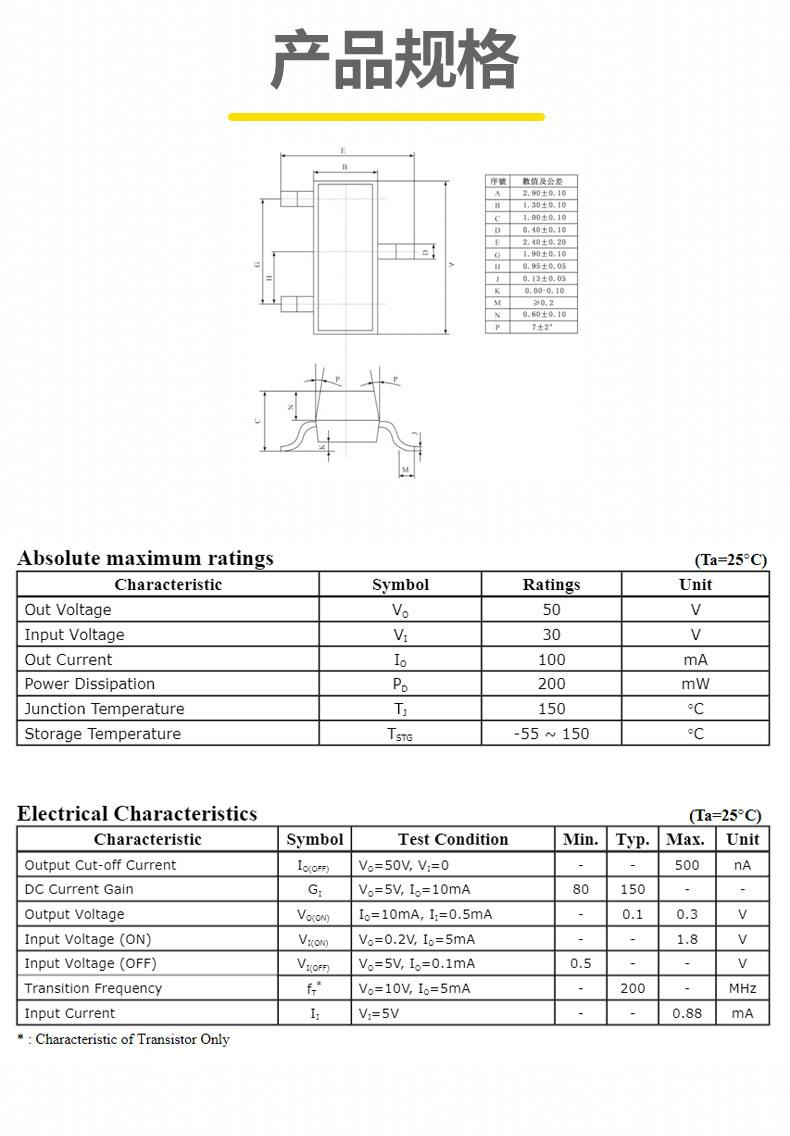

技术参数

注意事项

1. 焊接工艺：建议采用回流焊，焊接温度控制在 260℃以内，避免元件过热损坏。
2. 存储条件：干燥环境（湿度≤60%），避免直接暴露于高温或腐蚀性气体中。
3. 电路设计：使用前需确认电路参数，确保不超过元件的zui大额定值（如 VCEO、Ic）。

SRC1207S 凭借其高集成度、低饱和电压和可靠性能，成为中小功率电子电路的理想选择
