SDB310WA 产品概述

SDB310WA he心特性

1. 超高速开关性能
   • 反向恢复时间（trr）典型值 5ns，可满足100MHz 以上的高频信号切换需求，适用于数据通信、视频传输等场景。
   • 正向电压（VF）在 100mA 时典型值 0.4V，zui大值 0.5V，确保低功耗信号传输。
   • 结电容（CT）≤5pF@1MHz，对高频信号的损耗极低，适合高速数据传输。
2. 宽电压范围与可靠性
   • 反向工作电压（VR）：40V，峰值反向电压（VRM）：40V，可适应多种电源系统。
   • 平均正向电流（IO）：0.1A，峰值正向电流（IFM）：2.0A，满足中小功率开关需求。
   • 工作温度范围：-55℃至 %2B 150℃，适应极端环境下的长期运行。
   • 漏电流（IR）≤100nA@25V，有效降低信号干扰。
3. 低功耗与环保设计
   • 功率耗散（PD）：150mW，支持长时间稳定运行。
   • 符合 RoHS 标准，无铅、无卤素，满足环保要求。
4. 灵活的电路适配能力
   • 共阳极双元件结构设计，适用于差分信号线路（如 USB D%2B/-、SPI 总线），可直接并联于被保护线路与地之间。
   • 内置低阻抗路径，可有效抑制共模和差模干扰，尤其适用于便携式设备的电源输入端口。

SDB310WA 典型应用

• 消费电子：手机、平板电脑的 USB-C 接口、耳机插孔的信号切换，支持 5V/12V 电源系统。
• 通信设备：基站射频模块、光纤通信接口的高速信号切换，确保数据传输的稳定性。
• 工业控制：PLC 输入输出模块、传感器接口的快速开关控制，适应工业环境中的高频信号需求。
• 办公设备：打印机、扫描仪的 USB 接口及 HDMI 视频线路切换，提升设备可靠性。
• 汽车电子：非关键车载电路（如辅助照明控制），建议优先选择通过 AEC-Q101 ren证的替代型号用于引擎控制模块等关键场景。

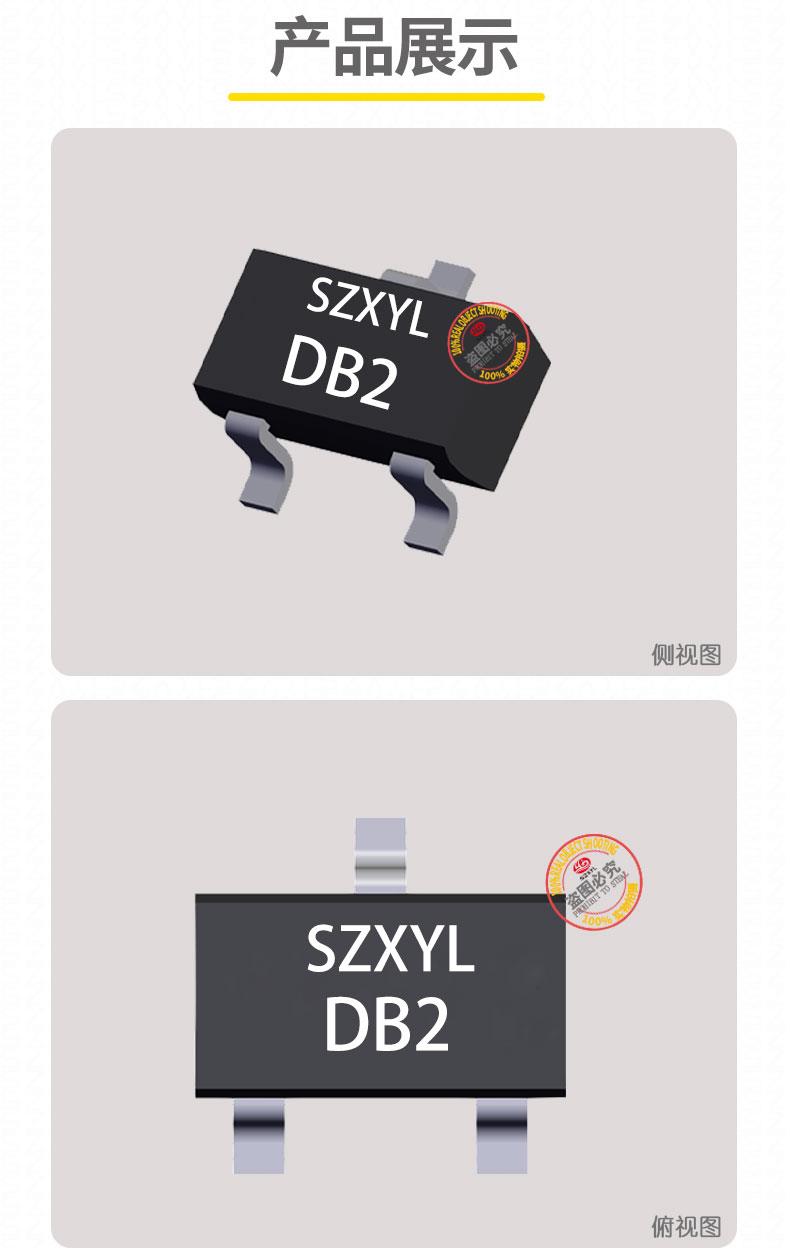

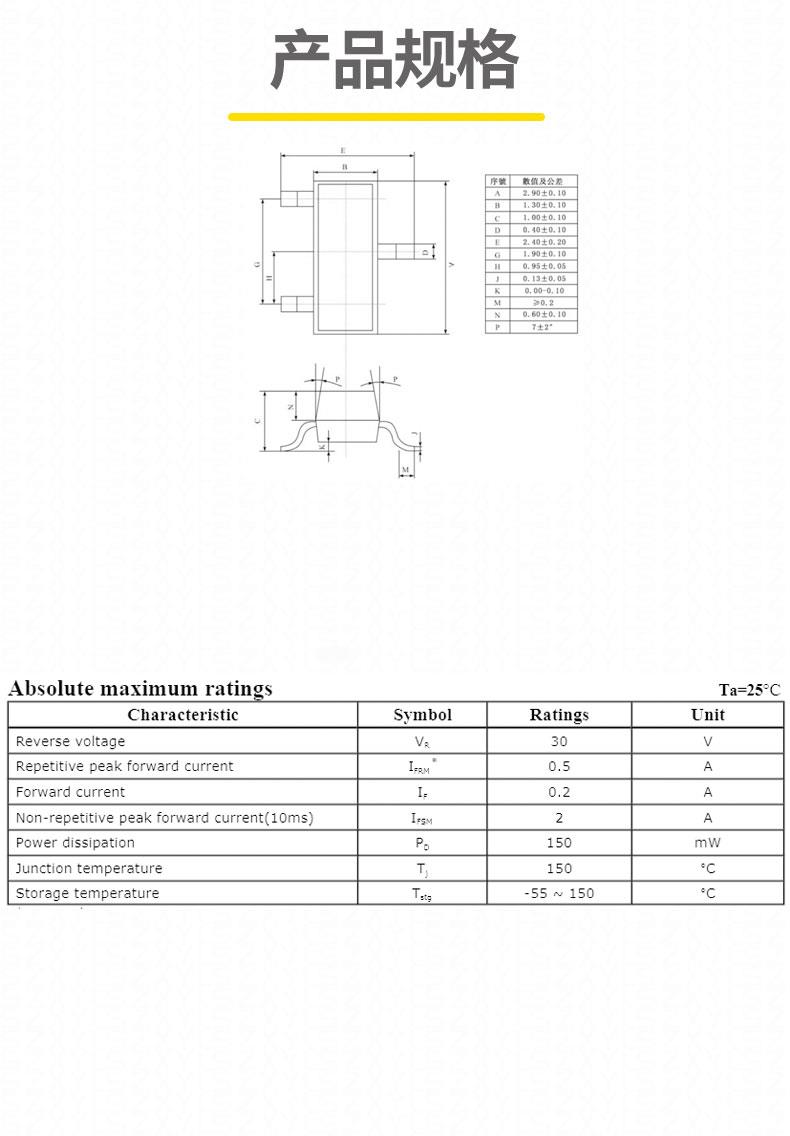

封装与引脚定义

• 封装形式：SOT-23-3（3 引脚）
• 引脚功能：
  • 引脚 1（阳极 A1）：连接信号输入的低电位端。
  • 引脚 2（阳极 A2）：连接另一路信号输入的低电位端。
  • 引脚 3（公共阴极 K）：连接信号输出的高电位端。
• 引脚排列：左下角为 1 脚，逆时针依次为 2、3 脚（A1-A2-K 顺序），丝印通常为 "SDB310WA"
•
