深圳市新亿利电子有限公司

一、DAP202he心参数与性能

• 电气指标：反向重复峰值电压（VRRM）达 80V，平均正向电流（IF (AV)）为 100mA，正向压降（VF）仅 1.2V（@100mA），反向漏电流（IR）低至 100nA（@70V）。
• 高速特性：反向恢复时间（trr）仅 4ns，支持高频信号快速切换，满足通信设备、开关电源等场景的高速需求。
• 可靠性：通过 AEC-Q101 车规ren证，工作温度范围 - 55?C 至 %2B 150?C，可耐受严苛环境，适用于车载电子及工业设备。

二、封装与设计

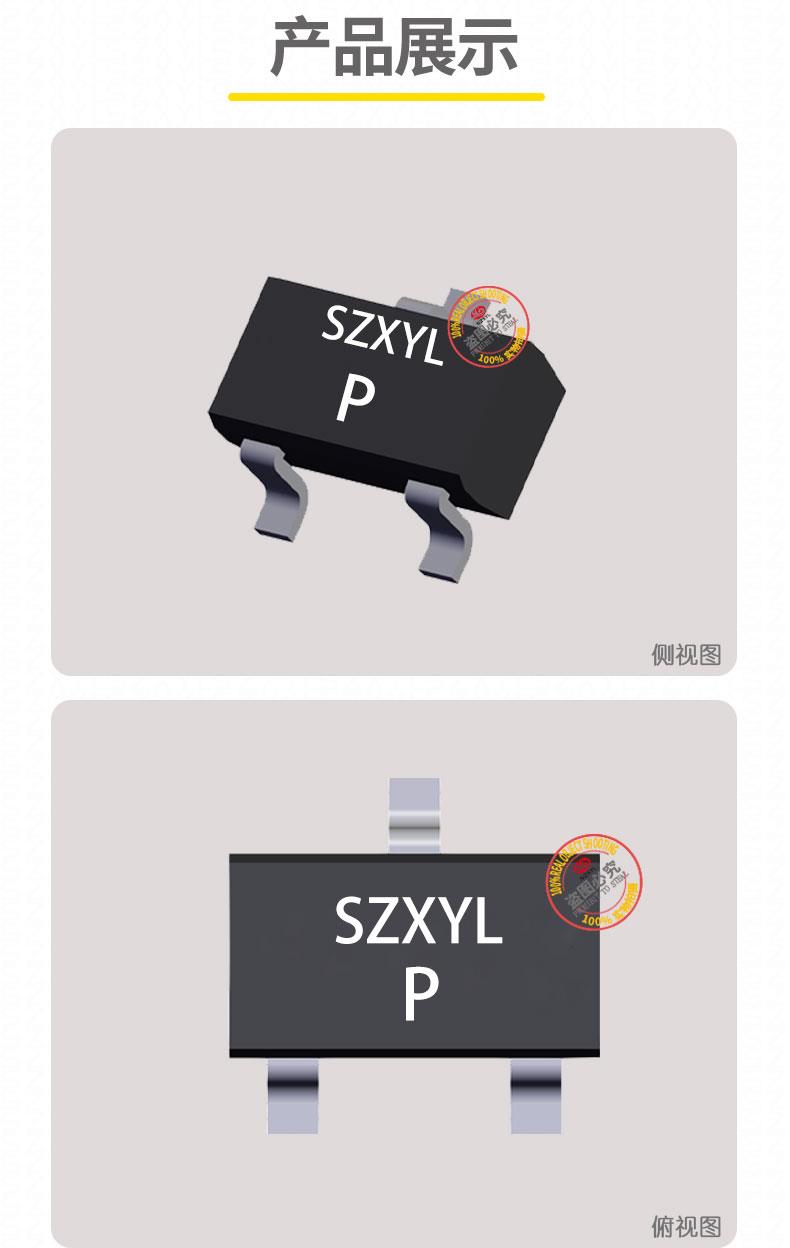

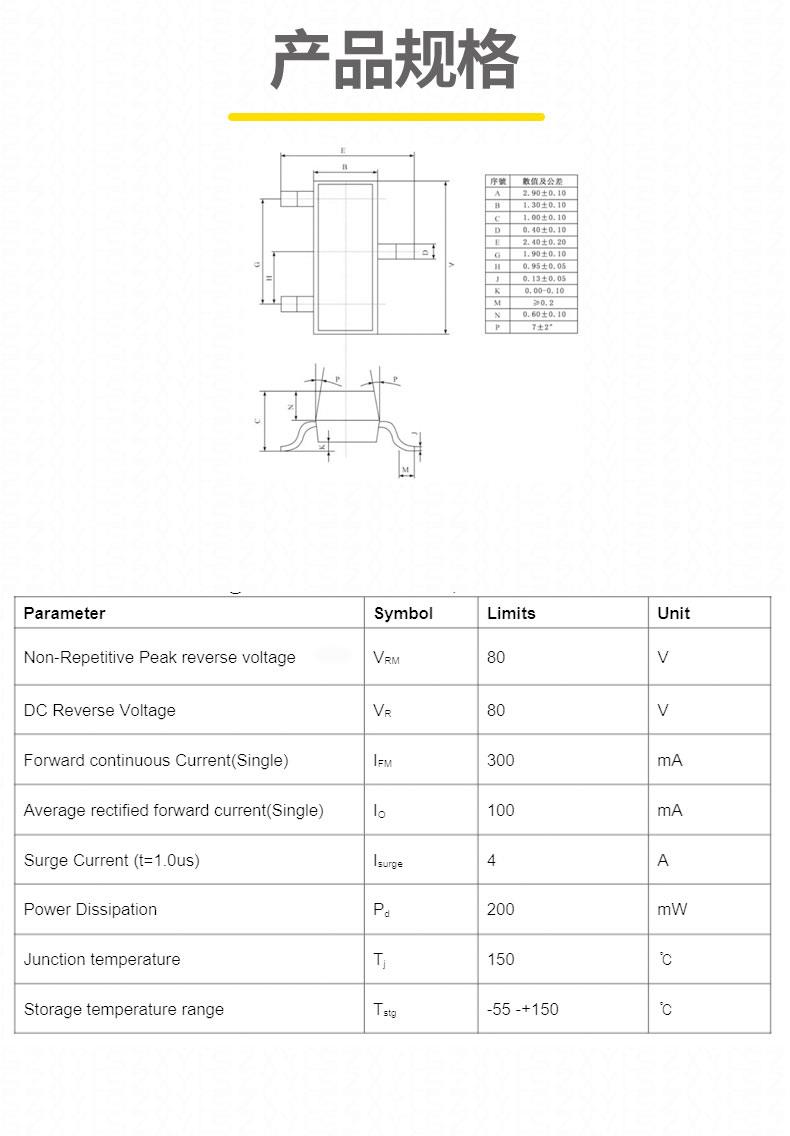

• 微型化封装：SOT-23 尺寸紧凑（约 2.9mm?1.3mm?1mm），引脚间距 1.9mm，节省 PCB 空间，适合高密度布局。
• 引脚配置：采用共阳极结构（Configuration A-Common），引脚 1 和 3 为阴极，引脚 2 为公共阳极，便于实现双向信号控制。
• 无铅工艺：符合 RoHS 标准，引脚表面处理为镀锡，支持回流焊和波峰焊，确保焊接可靠性。

三、典型应用

• 高速信号切换：用于 USB 接口、CAN 总线等数据通信电路，保障信号完整性和抗干扰能力。
• 电源管理：在 DC-DC 转换器中实现高效整流与续流，降低功耗并提升转换效率。
• 消费电子：适用于智能手机、可穿戴设备的电源路径管理和 ESD 保护电路。
• 车载系统：满足汽车电子的高温、振动等严苛要求，用于车载信息娱乐系统和传感器接口。

四、技术优势

• 低损耗设计：优化的芯片结构和封装工艺，减少导通损耗与热积累，延长设备寿命。
• 高抗干扰性：低反向漏电流和快速开关特性，有效抑制噪声干扰，提升系统稳定性。
• 兼容性强：兼容 SOT-323 封装的替代型号（如 DAP202U），便于设计灵活调整。

五、ren证与合规

• 环保ren证：符合 RoHS 指令，无铅、无卤素，支持绿色制造。
• 质量体系：遵循 ISO/TS 16949 汽车质量管理体系，确保批量生产一致性。

六、选型建议

• 设计注意：建议预留足够散热面积，避免长时间高负载导致过热；焊接时需控制温度在 260?C 以内，防止引脚氧化。

DAP202 SOT-23 凭借其高速、低损耗和高可靠性，成为工业、汽车及消费电子领域的理想选择，可显著提升电路性能并优化空间利用率。
