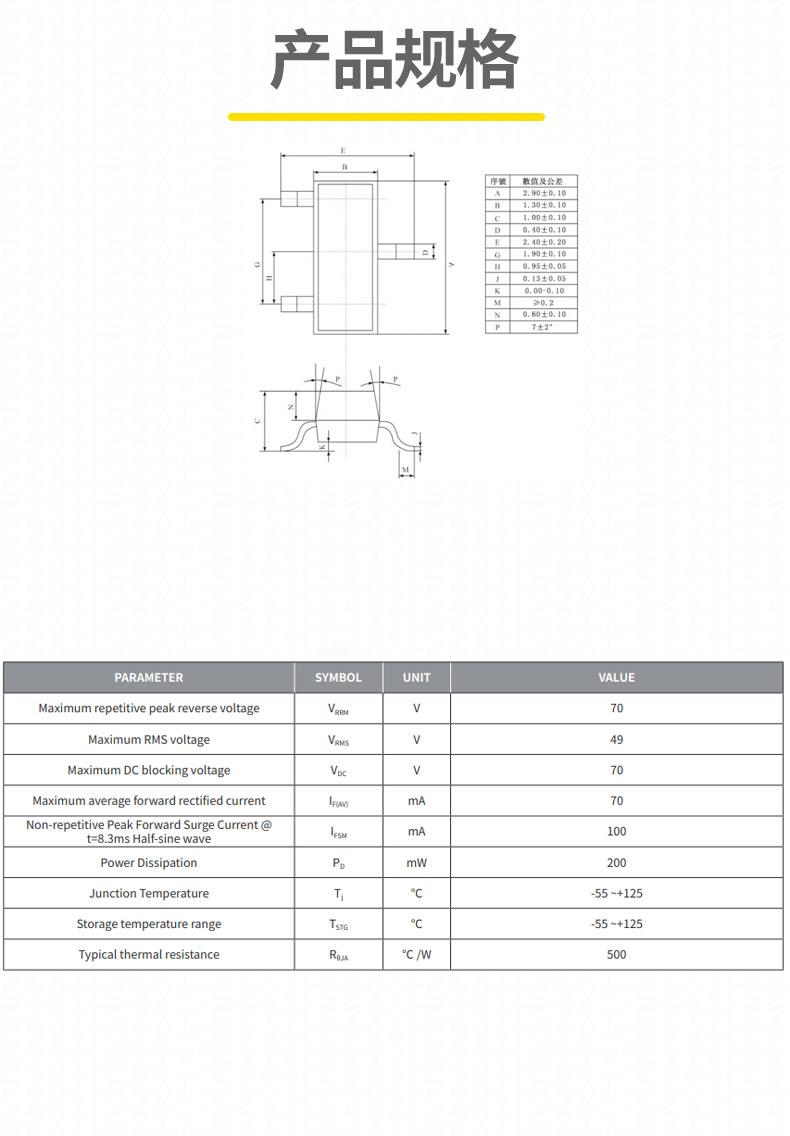

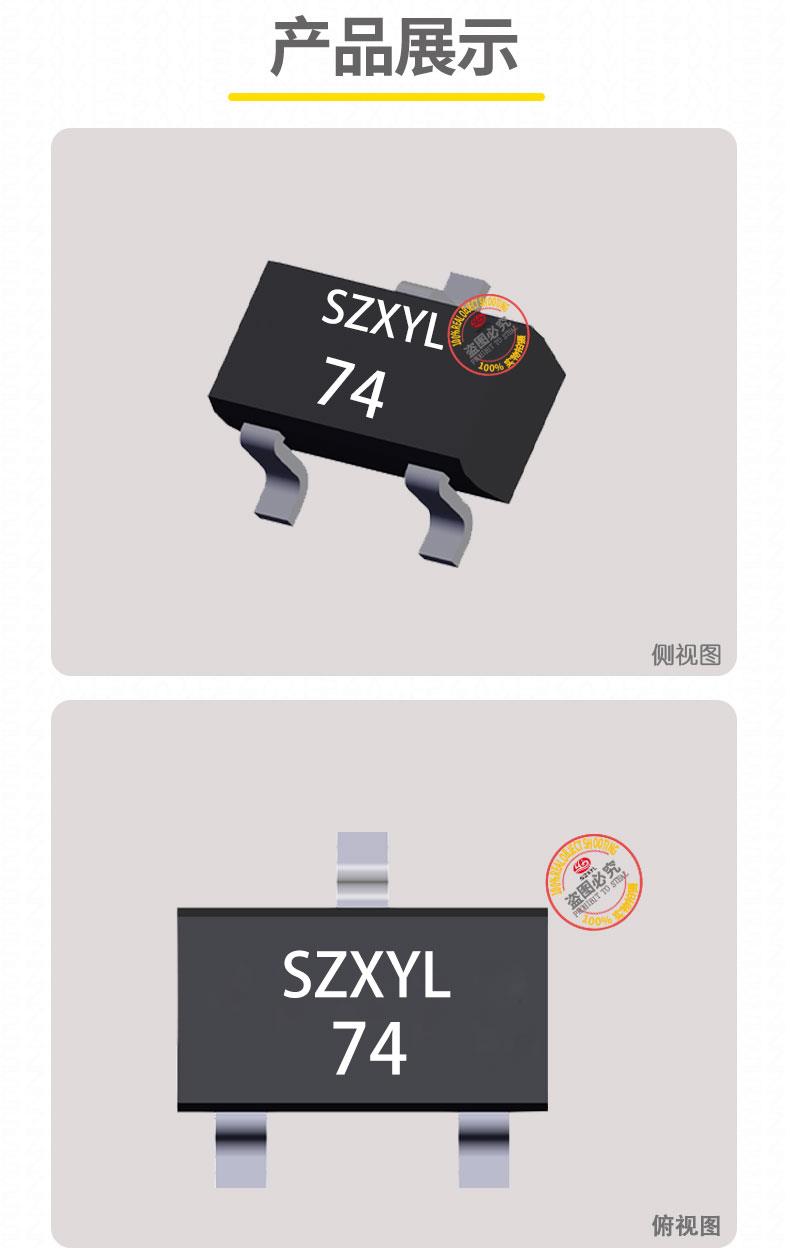

BAS70-04 he心参数与特性

• 结构设计：双共阳极配置，引脚 1 和 2 为阴极（Cathode），引脚 3 为公共阳极。这种设计支持单向信号整流、?70V 浪涌防护及高速开关，减少 PCB 空间占用达 30%。
• 电气性能：
  • 反向重复峰值电压（VRRM）：70V，覆盖中低压电路的浪涌防护需求。
  • 正向平均电流（IF (AV)）：70mA至200mA，峰值正向电流（IFSM）达100mA，适合中低功耗负载切换。
  • 正向压降（VF）：≤1V@15mA，典型值为0.35V@70mA至0.41V@70mA，确保低导通损耗。
  • 反向恢复时间（trr）：5ns，支持高速信号处理，显著优于普通整流二极管。
  • 反向漏电流（IR）：≤100nA@50V，典型值低至3pA@75V，显著降低待机功耗。
  • 结电容（Cj）：2pF@0V/1MHz，确保中高频信号完整性。
  • 功率耗散（Pd）：150mW至200mW，需在 PCB 设计中合理分配散热面积。

BAS70-04 典型应用

1. 消费电子：
   • 锂电池防反接保护：利用共阳极结构防止电池极性接反，反向漏电流 3pA@75V 确保休眠模式下的低功耗，适用于可穿戴设备和物联网传感器。
   • 低功耗传感器接口：在智能手表中实现信号单向传输，结电容 2pF 确保数据完整性，延长电池寿命达 2 年以上。
   • LED 驱动电路：单向整流保护，防止感性负载产生的电压尖峰损坏驱动芯片。
2. 通信设备：
   • 高速信号切换：在 10MHz 以下频段实现信号单向传输，5ns 反向恢复时间确保低延迟，适用于基站电源管理模块。
   • 射频 PA 保护：与 TVS 二极管并联，抑制高功率射频信号反射引起的电压波动，支持 IEC 61000-4-2 接触放电 ?8kV。
3. 工业控制：
   • 传感器接口保护：保护 4-20mA 电流环免受静电放电（ESD）干扰，支持 ?70V 瞬态电压抑制，应用于矿用车辆 ECU 控制系统。
   • 电机驱动电路：续流二极管与 IGBT 并联，抑制反向电动势，保护工业电机控制器。
4. 电源管理：
   • DC-DC 转换器同步整流：在 70V 输入电压的降压电路中，实现快速开关与低导通损耗的平衡，正向压降 0.35V 可降低系统功耗 15% 以上。
   • 多路电源切换：在超级电容与锂电池的供电系统中，防止电流倒流，确保平滑切换。

BAS70-04 差异化优势

• 高速开关能力：5ns 反向恢复时间支持高频信号处理，比 BAV70（70-100V）更适合通信设备和工业控制。
• 低漏电流优化：3pA@75V 的反向漏电流显著降低待机功耗，适合可穿戴设备和物联网传感器。
• 共阳极结构：简化电路布局，例如在锂电池保护电路中可直接实现单向隔离，减少元件数量 30%。
•
