BAS40-04 产品概述

BAS40-04 he心参数

• 反向电压（VR）：40V
• 平均正向电流（IF (AV)）：120mA（DC），峰值正向浪涌电流（IFSM）达 600mA
• 正向压降（VF）：典型值 1V（@40mA），低导通损耗设计
• 反向漏电流（IR）：200nA（@30V, 25?C），高温下（85?C）增至 2μA；zui大反向漏电流 10μA（@40V, 25?C）
• 反向恢复时间（trr）：5ns（典型值），适合高频开关应用
• 结电容（Cj）：低至 5pF（典型值），优化高频信号处理性能
• 工作温度范围：-55?C 至 %2B 150?C，适应宽温环境

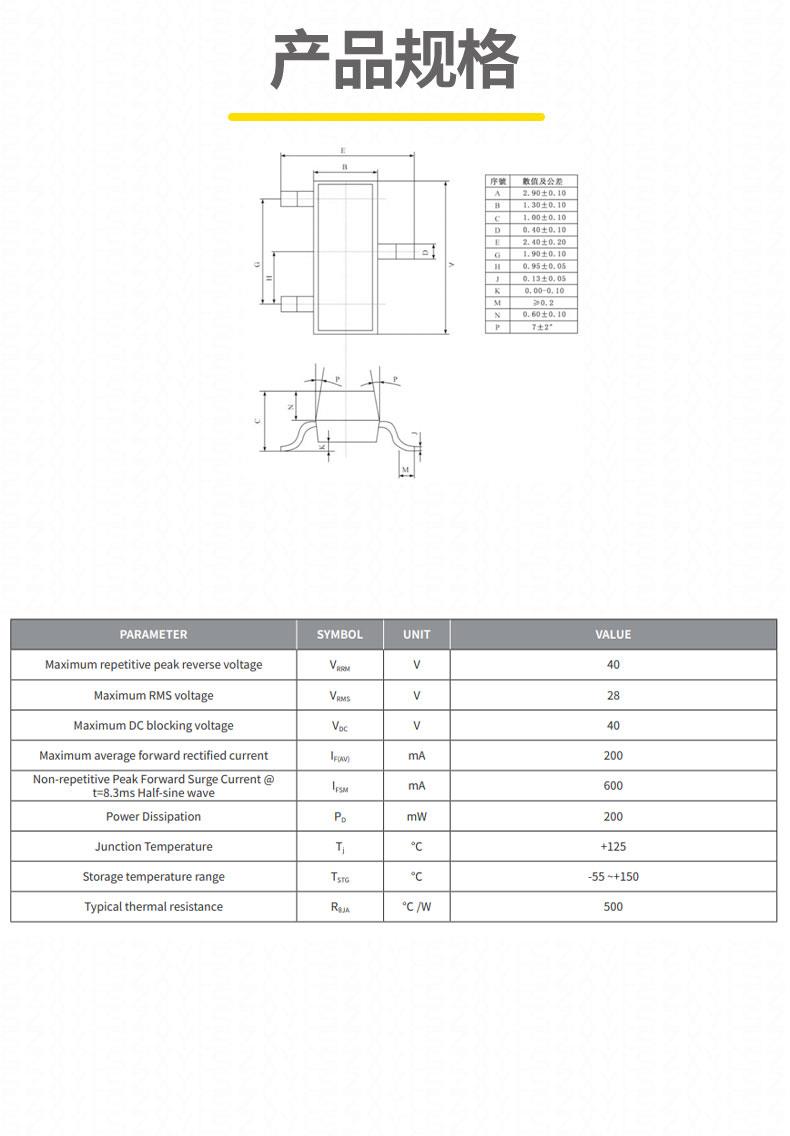

封装与物理特性

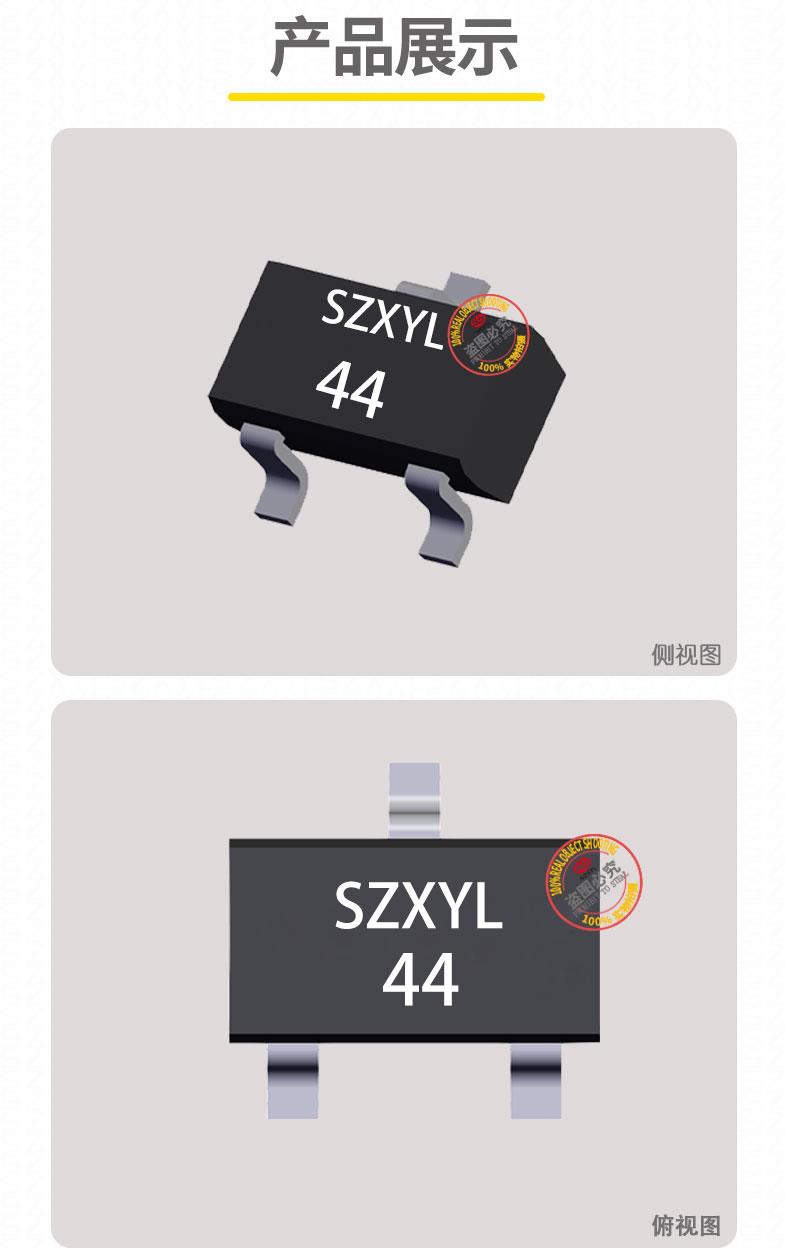

• 封装形式：SOT-23（TO-236-3），尺寸 2.9mm?2.4mm?1.15mm，引脚间距 1.27mm，支持回流焊工艺
• 引脚配置：三引脚共阳极结构，简化双路同步整流电路设计
• 包装规格：卷带包装（Taping），每盘 3000 颗，符合自动化贴片生产需求

产品特点

1. 低功耗设计：极低的正向压降（1V 典型值）显著降低导通损耗，提升系统能效。
2. 高速开关性能：5ns 反向恢复时间及低结电容，适用于高频 DC-DC 转换器、电荷泵电路等。
3. 高可靠性：通过 AEC-Q101 车规ren证，满足汽车级应用的严苛要求，可承受 - 55?C 至 %2B 150?C 的极端温度。
4. 紧凑封装：SOT-23 封装体积小，节省 PCB 空间，适合便携式设备及高密度电路板。
5. 环保合规：RoHS 及无铅ren证，符合quan球绿色制造标准。

典型应用

• 电源管理：低压大电流整流、DC-DC 转换器续流二极管。
• 消费电子：手机充电器、移动电源、平板电脑电源模块。
• 汽车电子：车载充电器、发动机控制单元（ECU）电源保护。
• 工业设备：传感器信号调理、电机驱动电路过压保护。
• 高频电路：RFID 读卡器、通信模块检波电路，利用低结电容特性优化信号完整性。

BAS40-04 SOT-23 凭借其卓越的电气性能、紧凑封装及高可靠性，成为中小功率电路设计的理想选择
