BAS35产品概述

BAS35he心参数

• 反向电压（VRRM）：120V（zui大重复峰值），连续反向电压（VR）90V
• 平均正向电流（IF (AV)）：200mA（单二极管），双路负载时建议≤150mA
• 峰值正向浪涌电流（IFSM）：1.0A（1 秒脉冲）/2.0A（1 微秒脉冲）
• 正向压降（VF）：1.0V（@200mA），低导通损耗设计
• 反向漏电流（IR）：100nA（@90V, 25?C），高温下（150?C）增至 100μA
• 反向恢复时间（trr）：50ns（典型值），适合中速开关应用
• 结电容（CT）：35pF（@0V, 1MHz），优化信号完整性
• 工作温度范围：-55?C 至 %2B 150?C，适应宽温环境

封装与物理特性

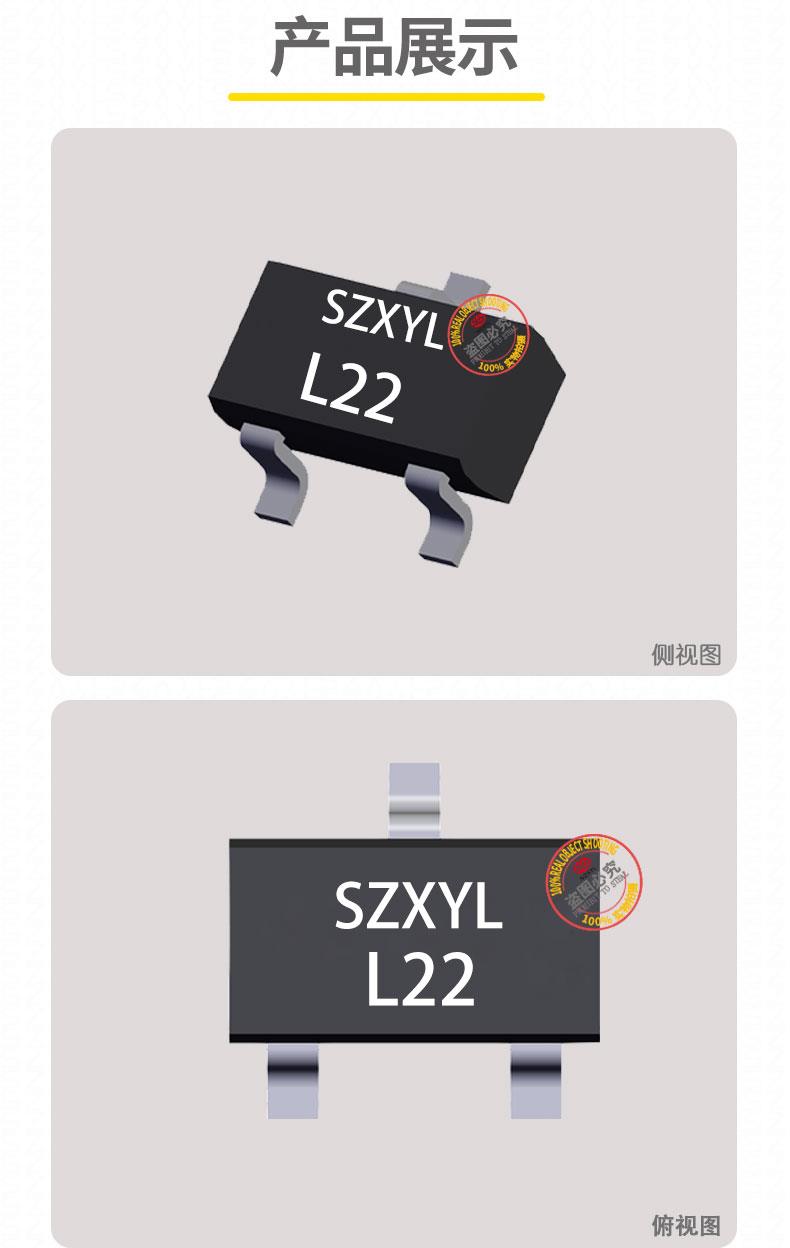

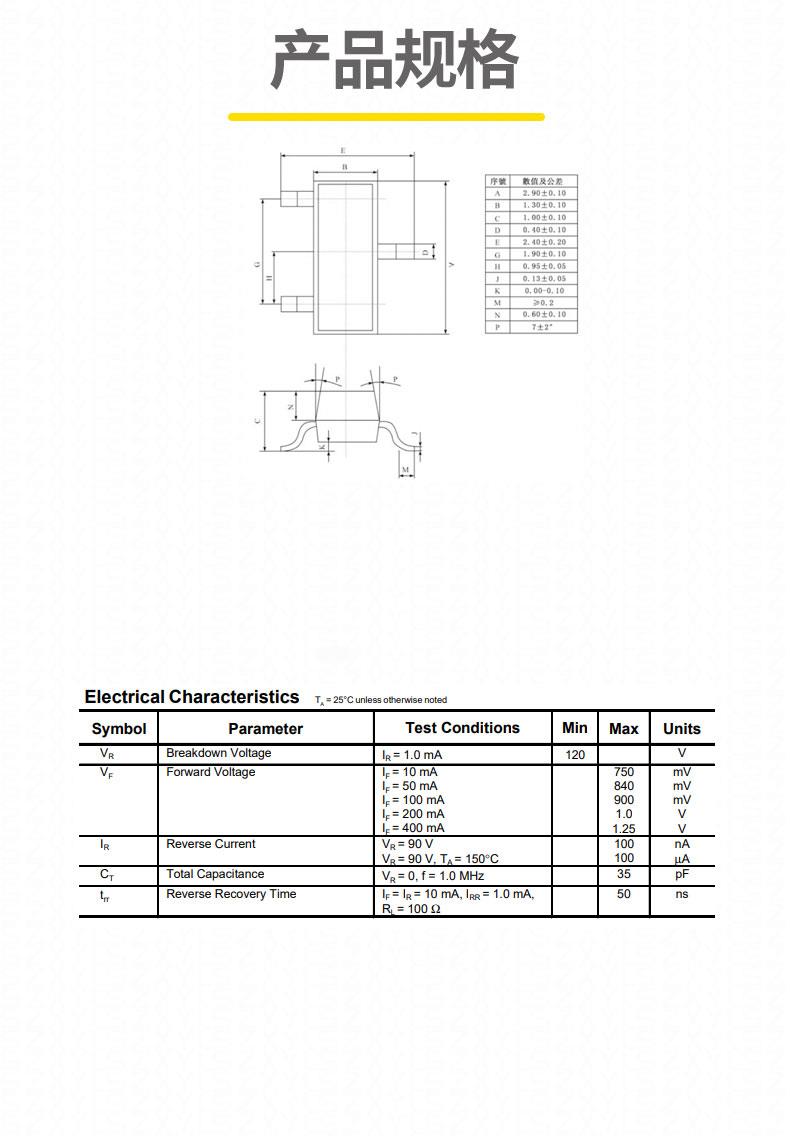

• 封装形式：SOT-23（TO-236-3），尺寸 2.9mm?2.4mm?1.15mm，引脚间距 1.27mm，支持回流焊工艺
• 引脚配置：三引脚共阳极结构（引脚 1、2 为阴极，3 为公共阳极），简化双路同步整流电路设计
• 包装规格：卷带包装（Taping），每盘 3000 颗，符合自动化贴片生产需求

产品特点

1. 高电压耐受性：120V 反向电压设计，适用于需要高可靠性的工业及汽车电路。
2. 稳定的开关性能：50ns 反向恢复时间及低结电容，适合中速 DC-DC 转换器及信号调理电路。
3. 紧凑封装：SOT-23 体积小，节省 PCB 空间，适合高密度电路板。
4. 环保合规：RoHS 及无铅ren证，符合quan球绿色制造标准。
5. 宽温适应性：-55?C 至 %2B 150?C 工作范围，满足极端环境应用需求。

典型应用

• 电源管理：中小功率整流电路、DC-DC 转换器输出保护。
• 消费电子：智能家居设备电源模块、便携式设备过压保护。
• 汽车电子：车载传感器信号隔离、辅助电源电路整流。
• 工业设备：电机驱动电路续流、可编程逻辑控制器（PLC）输入接口保护。
• 通信系统：低速信号检波、RS485 总线终端匹配电路。

BAS35 SOT-23 凭借其高电压能力、稳定的电气性能及紧凑封装，成为中小功率电路设计的可靠选择
