BAT17产品概述

BAT17he心参数

• 反向电压（VRRM）：30V至 40V，连续反向电压（VR）25V 至 35V
• 平均正向电流（IF (AV)）：100mA（单二极管负载），双路负载时建议≤75mA 以确保长期可靠性
• 峰值正向浪涌电流（IFSM）：600mA至 3A，适应瞬时大电流冲击
• 正向压降（VF）：0.45V至 0.8V低导通损耗设计
• 反向漏电流（IR）：0.25μA，高温下（125?C）增至 2μA，确保宽温环境下的稳定性
• 反向恢复时间（trr）：<5ns（典型值，全系列），适合高频信号处理
• 结电容（CT）：1pF至 2pF，优化信号完整性
• 工作温度范围：-55?C 至 %2B 125?C
• 结温（TJ）：150?C（zui大值），确保高可靠性运行

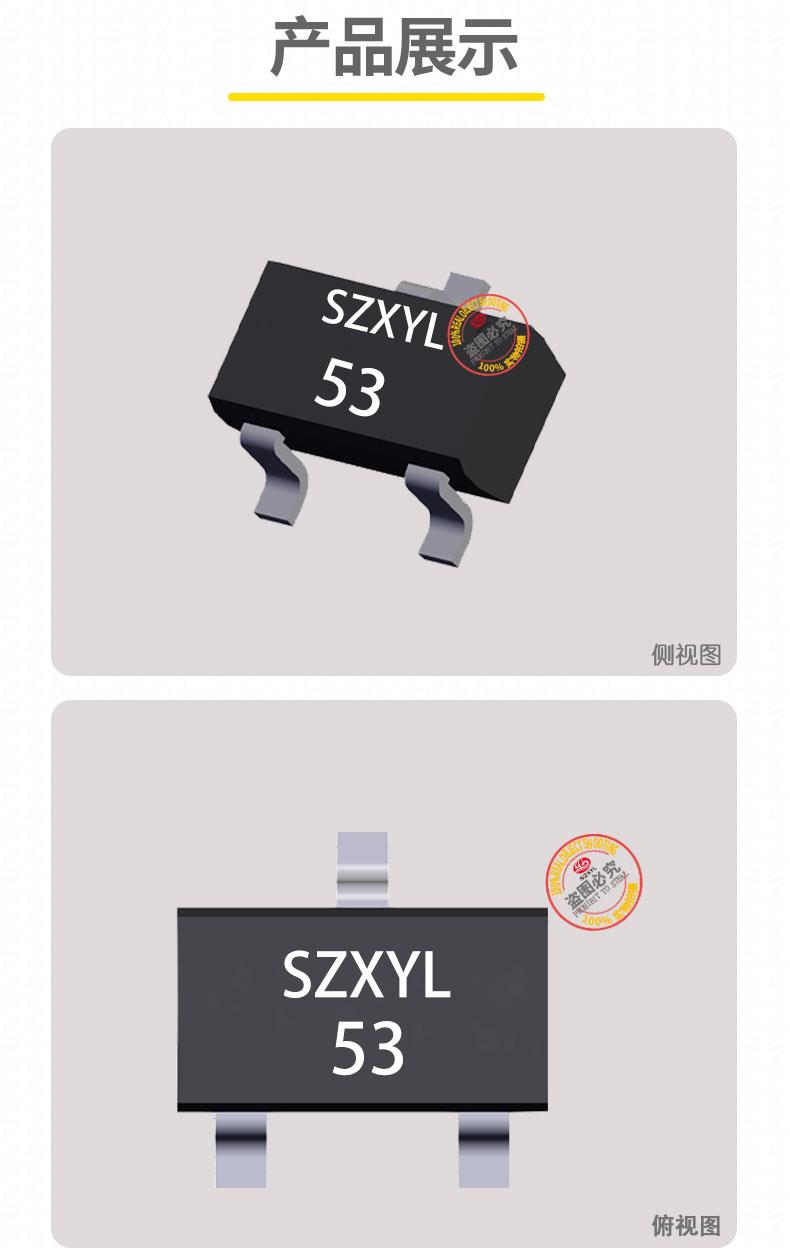

封装与物理特性

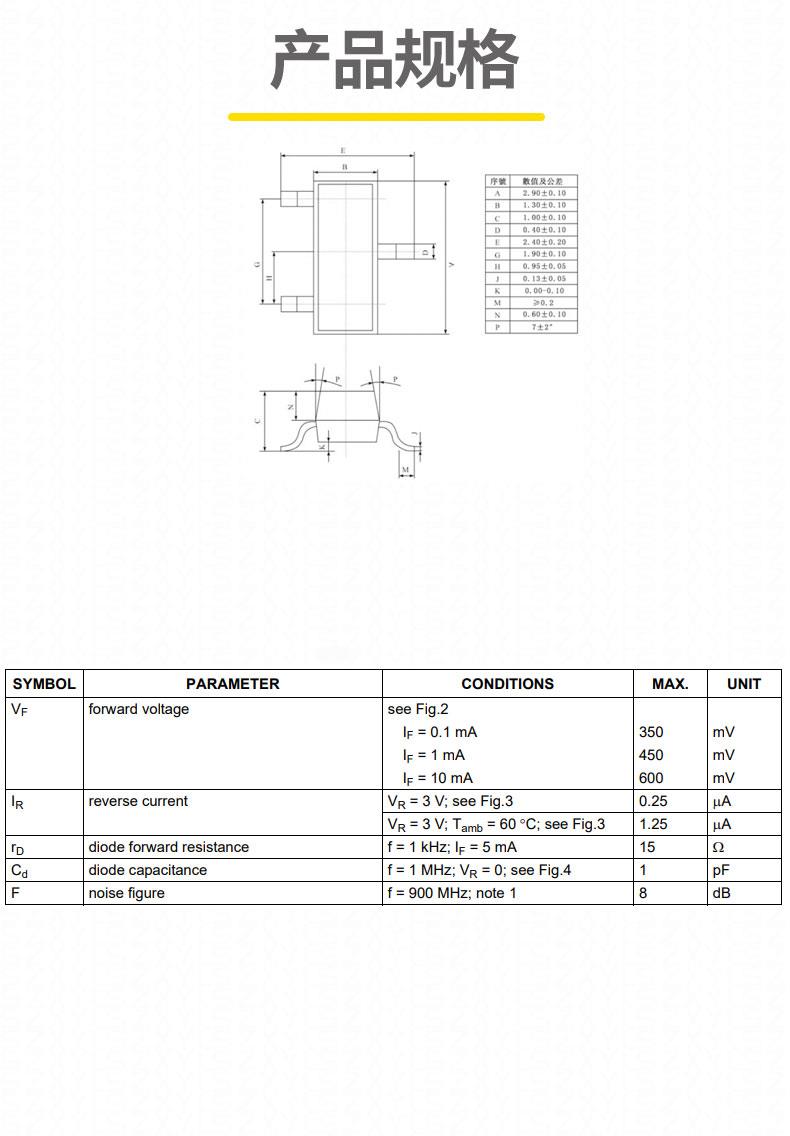

• 封装形式：SOT-23（TO-236-3），尺寸 2.9mm?1.3mm?1.0mm至 3.1mm?1.65mm?1.3mm（CBI），引脚间距 1.27mm，支持回流焊工艺（峰值温度≤260?C，焊接时间≤10 秒）
• 引脚配置：三引脚结构，引脚 1 为阳极，引脚 2 未连接（NC），引脚 3 为阴极，简化单路整流电路设计
• 包装规格：卷带包装（Taping），每盘 3000 颗（标准型）或 10,000 颗（车规级），符合自动化贴片生产需求

产品特点

1. 超高速开关性能：<5ns 反向恢复时间及低至 1pF 的结电容，支持高达 3GHz 的射频信号处理（如调制解调、混频），适合高频放大器、检波器等电路。
2. 低正向压降：0.45V 典型值（@1mA），显著降低导通损耗，尤其适合电池供电设备及低压电源管理。
3. 低电容设计：1-2pF 结电容优化信号完整性，减少高频信号失真，适用于通信模块及高速数据采集系统。
4. 紧凑封装：SOT-23 体积小，节省 PCB 空间，适合高密度电路板，如手机射频模块及汽车 ECU。
5. 宽温适应性：-55?C 至 %2B 125?C 工作范围，车规级版本通过 AEC-Q101 ren证，适应汽车级极端环境。
6. 环保合规：符合 RoHS 及无铅标准，满足quan球绿色制造要求。

典型应用

• 射频与通信：
  • 高频放大器、混频器及检波器，优化信号完整性（如蓝牙 / Wi-Fi 模块）。
  • RS485/RS232 总线终端匹配电路，抑制信号反射。
• 汽车电子：
  • 车载传感器信号隔离、ECU 电源电路整流
  • 汽车音响系统高频信号处理，确保音质稳定性。
• 工业设备：
  • 电机驱动电路续流、PLC 输入接口保护，快速吸收反向电动势。
  • 高速数据采集系统信号调理，降低信号失真。
• 消费电子：
  • 手机、平板电脑的电源管理模块，实现高效整流与过压保护。
  • 智能家居设备的无线通信模块，支持低功耗蓝牙（BLE）信号处理。
  •
