BAT54A产品概述

BAT54Ahe心参数

• 反向电压（VRRM）：30V（zui大值），连续反向电压（VR）25V
• 平均正向电流（IF (AV)）：200mA（单路负载），双路同步工作时建议≤150mA 以确保长期可靠性
• 峰值正向浪涌电流（IFSM）：600mA（重复峰值），适应瞬时大电流冲击
• 正向压降（VF）：0.8V（@100mA，zui大值），低导通损耗设计
• 反向漏电流（IR）：2μA（@25V, 25?C），高温下（125?C）增至 50μA，确保宽温环境下的稳定性
• 反向恢复时间（trr）：<5ns（典型值，基于肖特基二极管特性）
• 结电容（CT）：10pF（@0V, 1MHz），优化信号完整性至 10MHz 射频频段
• 工作温度范围：-55?C 至 %2B 150?C，满足工业级及汽车电子需求
• 结温（TJ）：150?C（zui大值），确保高可靠性运行

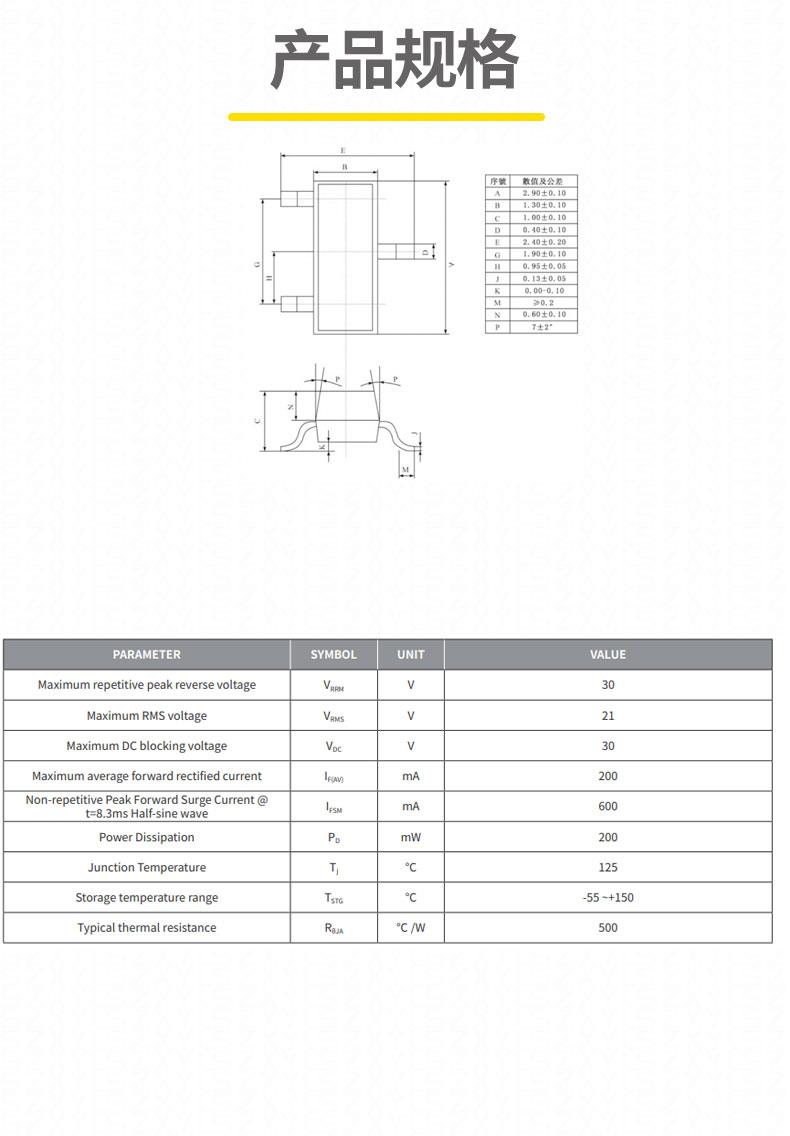

封装与物理特性

• 封装形式：SOT-23（TO-236-3），尺寸 2.9mm?1.3mm?1.0mm，引脚间距 1.27mm，支持回流焊工艺
• 引脚配置：三引脚结构，引脚 1 和 2 为公共阳极（A），引脚 3 为独立阴极（K），支持双路同步整流或差分信号处理
• 包装规格：卷带包装（Taping），每盘 3000 颗（标准型），符合自动化贴片生产需求

产品特点

1. 共阳极结构：集成两个独立阴极与公共阳极，支持双路同步整流或差分信号调理，简化电路设计。
2. 超高速开关性能：<5ns 反向恢复时间及低至 10pF 的结电容，支持高达 10MHz 的射频信号处理，适合通信模块及工业传感器接口。
3. 低正向压降：0.8V zui大值（@100mA），显著降低导通损耗，尤其适合电池供电设备及低压电源管理。
4. 高频信号完整性：优化的低电容设计（10pF）减少信号失真，适用于蓝牙 / Wi-Fi 模块及高速数据采集系统。
5. 紧凑封装：SOT-23 体积小，节省 PCB 空间，适合高密度电路板，如手机射频前端及汽车 ECU。
6. 宽温适应性：-55?C 至 %2B 150?C 工作范围，适应工业及汽车电子环境。

典型应用

1. 射频与通信

• 高频混频器与检波器
• 差分信号处理
• 射频开关

2. 汽车电子

• 车载传感器接口
• ECU 电源保护
• 汽车音响系统

3. 工业设备

• 高速数据采集
• 电机驱动电路
• 传感器信号隔离

4. 消费电子

• 可穿戴设备
• 手机电源管理
• 智能家居模块
•
