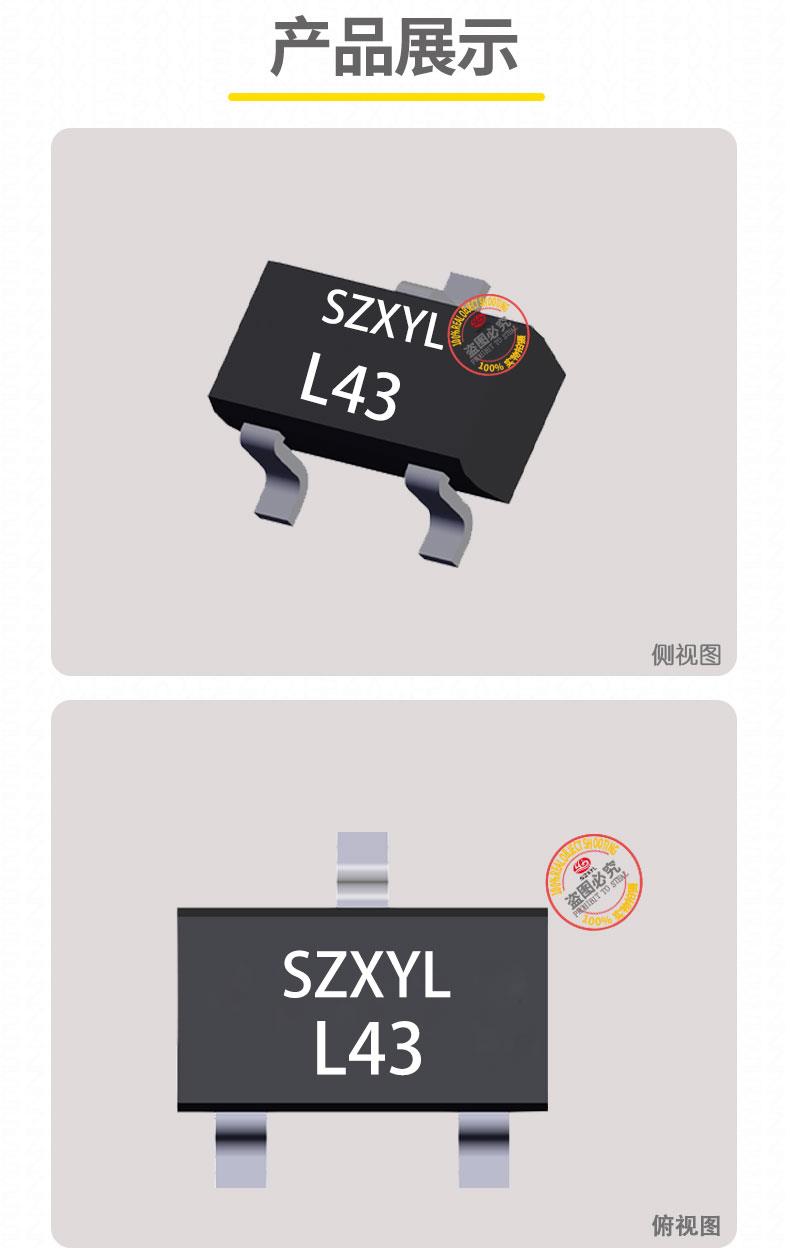

BAT54C产品概述

BAT54Che心参数

• 反向电压（VRRM）：30V（zui大值），连续反向电压（VR）25V
• 平均正向电流（IF (AV)）：200mA（单路负载），双路同步工作时建议≤150mA 以确保长期可靠性
• 峰值正向浪涌电流（IFSM）：600mA（重复峰值），适应瞬时大电流冲击
• 正向压降（VF）：0.4V（@100mA，典型值），zui大值 0.8V，显著降低导通损耗
• 反向漏电流（IR）：2μA（@25V, 25?C），高温下（125?C）增至 50μA，确保宽温环境下的稳定性
• 反向恢复时间（trr）：<5ns（典型值，基于肖特基二极管特性）
• 结电容（CT）：10pF（@0V, 1MHz），优化信号完整性至 10MHz 射频频段
• 工作温度范围：-55?C 至 %2B 150?C，满足工业级及汽车电子需求
• 结温（TJ）：150?C（zui大值），确保高可靠性运行

产品特点

1. 双共阴极结构：集成两个独立阳极与公共阴极，支持差分信号调理或双路同步整流，简化电路设计。
2. 超高速开关性能：<5ns 反向恢复时间及低至 10pF 的结电容，支持高达 10MHz 的射频信号处理，适合通信模块及工业传感器接口。
3. 低正向压降：典型值 0.4V，显著降低导通损耗，尤其适合电池供电设备及低压电源管理。
4. 高频信号完整性：优化的低电容设计（10pF）减少信号失真，适用于蓝牙 / Wi-Fi 模块及高速数据采集系统。

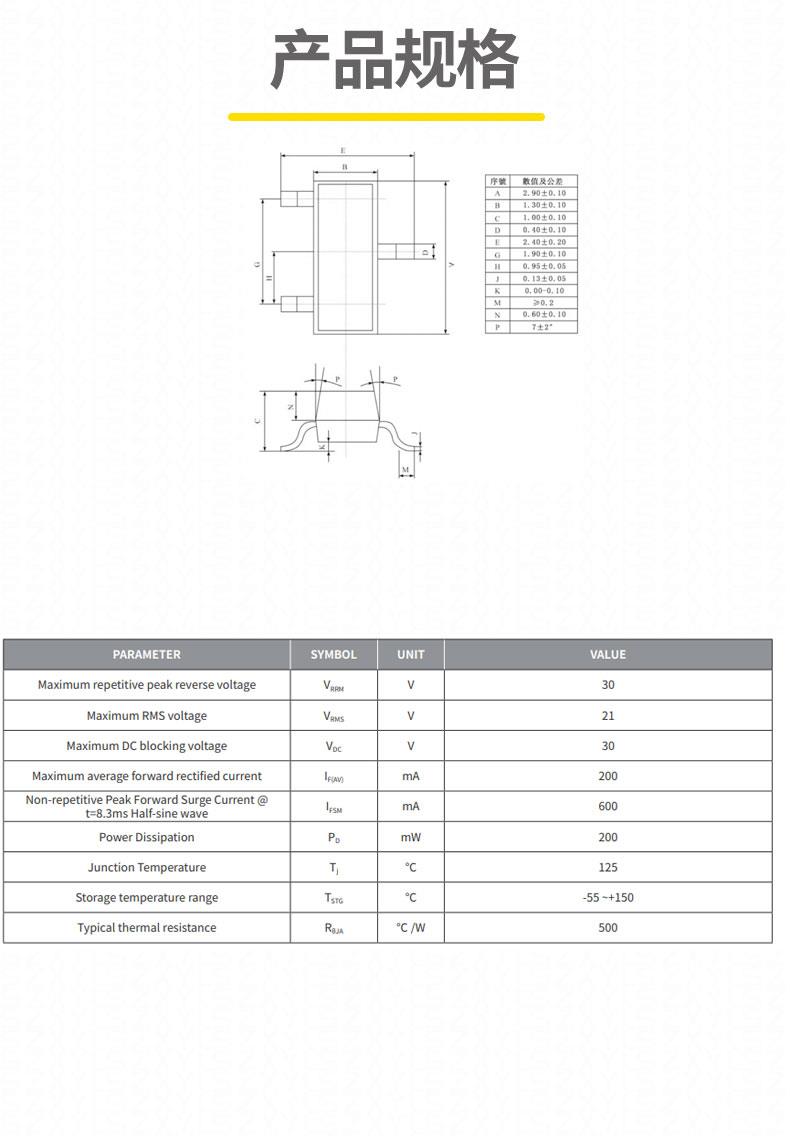

5. 紧凑封装：SOT-23 体积小，节省 PCB 空间，适合高密度电路板，如手机射频前端及汽车 ECU。
6. 宽温适应性：-55?C 至 %2B 150?C 工作范围，适应工业及汽车电子环境。

典型应用

1. 射频与通信

• 高频混频器与检波器
• 差分信号处理
• 射频开关

2. 汽车电子

• 车载传感器接口：为胎压监测系统（TPMS）或加速度传感器提供信号隔离，建议降额使用以适应车载电压波动。
• ECU 电源保护：在低压电源轨（如 5V）中实现过压箝位，快速吸收反向电动势，保护敏感电路。
• 汽车音响系统：在高频音频放大器中优化信号传输，减少失真，提升音质稳定性。

3. 工业设备

• 高速数据采集：在 PLC 输入模块中实现信号调理，低电容设计降低 ADC 采样误差，支持 μs 级高速采样。
• 电机驱动电路：作为续流二极管，快速吸收感性负载关断时的反向电动势，保护 IGBT 或 MOSFET 驱动器。
• 传感器信号隔离：为温度传感器或压力传感器提供双向过压保护，确保工业控制信号的可靠性。

4. 消费电子

• 可穿戴设备：在智能手表或无线耳机中实现射频信号处理，支持低功耗蓝牙通信，结电容 10pF 优化电池续航。
• 手机电源管理：在 USB-C 接口电路中实现快速充电协议信号整流，低正向压降减少能量损耗。
• 智能家居模块：在 Zigbee 或 Thread 通信芯片中实现信号调制解调，紧凑封装节省 PCB 空间。
•
