深圳市新亿利电子有限公司

一、BC868 SOT-89he心技术参数

1. 电气性能
   • 电压规格：集电极 - 发射极电压（VCEO）zui大值 %2B 20V，集电极 - 基极电压（VCBO）%2B32V，发射极 - 基极电压（VEBO）%2B5V。
   • 电流与功率：集电极连续电流（IC）1A或 2A 峰值；功率耗散（PD）范围 500mW至 1W，配合 SOT-89 封装的底部散热焊盘，可在高温环境下稳定工作。
   • 增益特性：直流电流增益（hFE）分档明确：
     • BC868-10：85-160（@IC=1A）
     • BC868-16：100-250（@IC=1A）
     • BC868-25：160-375（@IC=1A）
       分档特性适用于对增益精度要求不同的电路设计，例如线性稳压器的偏置调整。
   • 频率特性：转换频率（fT）40MHz至 170MHz，支持音频信号放大和电机驱动。

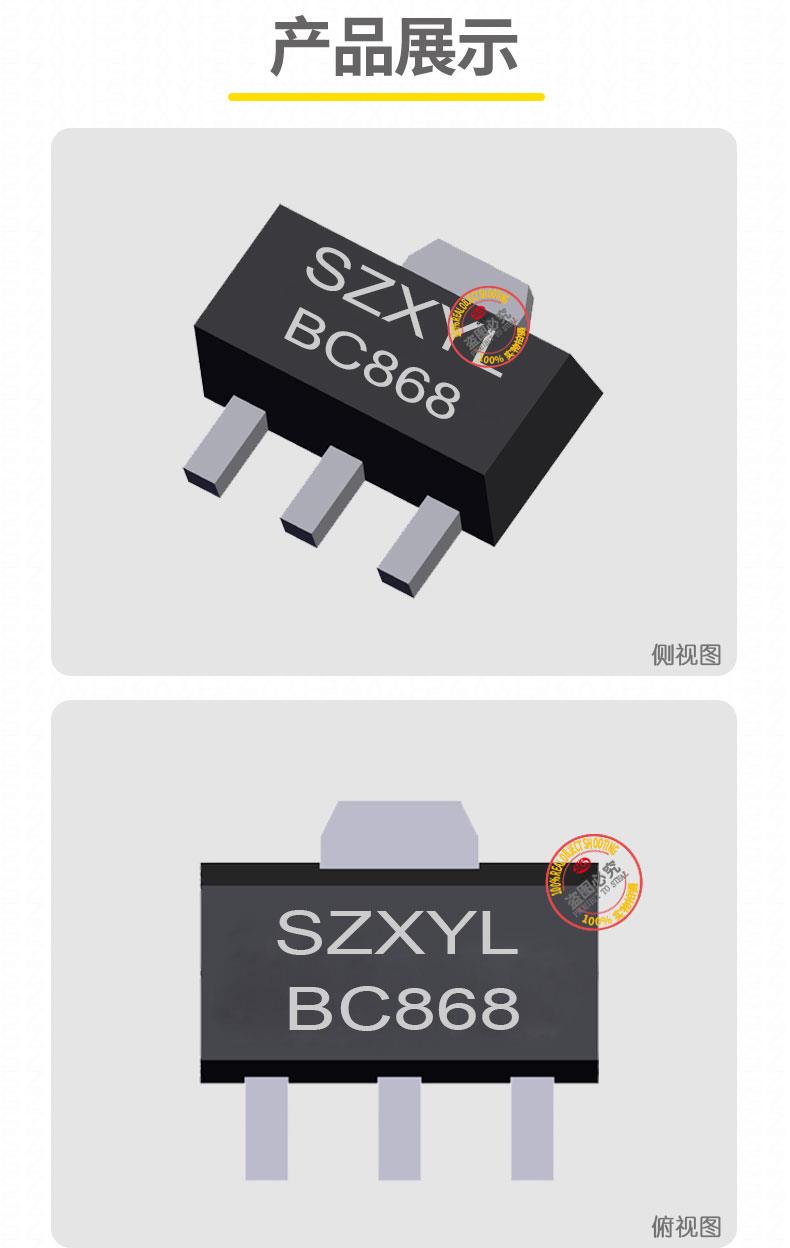

2. 封装与物理特性

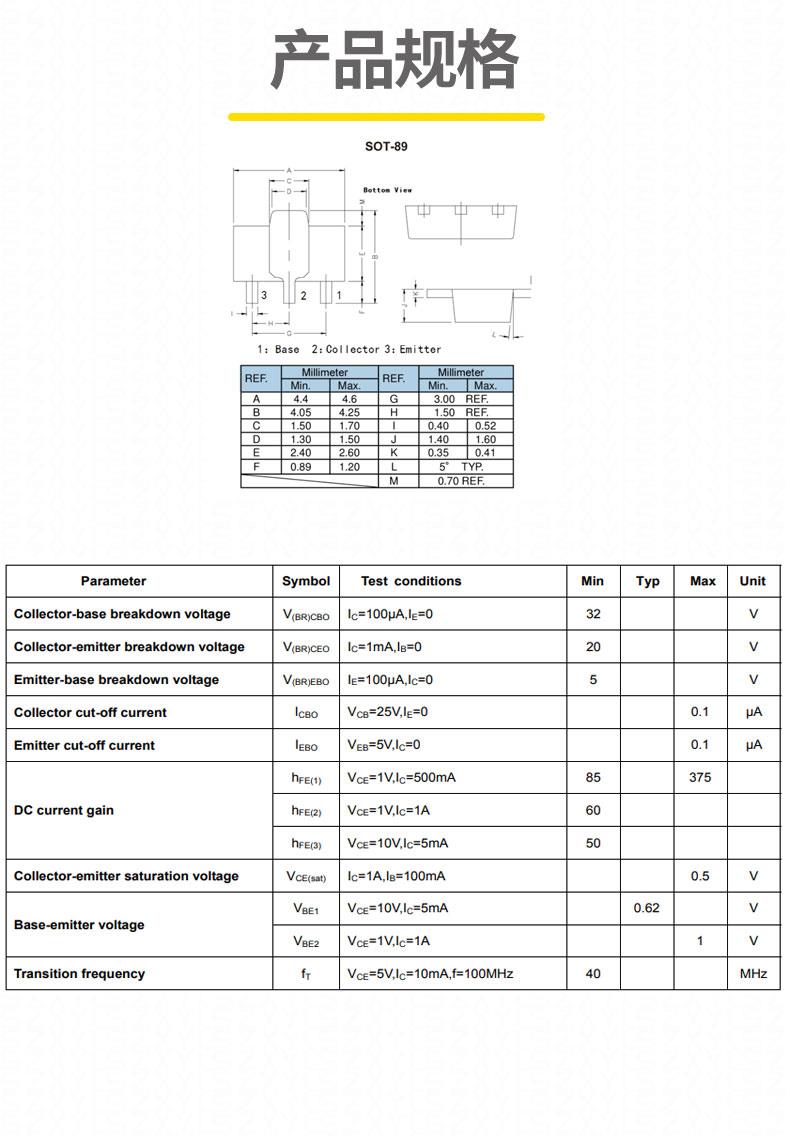

   • 封装形式：SOT-89（TO-243AA），引脚排列为发射极（E）、集电极（C）、基极（B），其中集电极与大面积散热焊盘相连，提升散热效率。
   • 尺寸：典型尺寸 4.5mm?2.5mm?1.5mm或 4.6mm?2.6mm?1.6mm，适合高密度电路板布局。
   • 材料与可靠性：塑料环氧树脂封装，符合 RoHS 标准，工作温度范围 - 65?C 至 %2B 150?C，可适应极端环境。

二、BC868 SOT-89应用领域

1. 中低压放大：音频放大器驱动级、线性稳压器等需要中低压增益的电路，例如车载音响系统，可与 PNP 型号（如 BC869）组成推挽放大器。
2. 中端开关控制：直流电机驱动、继电器控制等功率开关场景，支持快速饱和与截止，适用于 12V 至 24V 逻辑电平驱动，尤其适合低侧负载控制。
3. 工业与消费电子：自动化设备、家电控制电路等对稳定性要求较高的应用
4. 电源管理：MOSFET 驱动、低边开关电路，可将低电流信号转换为高负载能力输出，例如电池充电器和芯片测试光源控制系统中的 LED 驱动。

三、BC868 SOT-89产品优势

1. 中低压能力：%2B20V 集电极 - 发射极电压（VCEO），适用于需要中等耐压的工业和消费类应用，相比 BCX54（%2B45V）更适合低压场景。
2. 低饱和压降：VCE 饱和值≤0.6V（@1A, 100mA），降低导通损耗，提升能源效率，尤其适合电池供电设备。
3. 宽增益范围：多档 hFE 可选，满足不同电路对信号放大倍数的需求，例如 BC868-25 在 IC=1A 时 hFE≥160，减少设计冗余。
4. 高效散热设计：SOT-89 封装的底部焊盘设计，热阻低至 20K/W（结到引脚，），有效降低结温，延长器件寿命。

四、BC868 SOT-89典型应用电路

1. 推挽放大器：与 PNP 晶体管（如 BC869）组成互补对称电路，用于音频功率放大。BC868 负责正半周信号放大，提升效率并减少失真。
2. 电机驱动：在工业设备中作为低侧开关，控制直流电机。基极接微控制器信号，集电极连接电机，发射极接地，实现可靠的率切换。
3. 线性稳压器：作为调整管与基准电压源配合，构成串联型稳压电路，稳定输出电压。
