2SC4548 he心特性

• 高电压能力：集电极 - 发射极击穿电压（V (BR) CEO）达 400V，适用于高压驱动电路。
• 稳定电流控制：zui大集电极电流（IC）200mA，配合低饱和电压（VCE (sat)≤0.6V@50mA/5mA），可实现高效信号放大。
• 宽电流增益范围：直流电流增益（hFE）为 60-200，且具有优异的线性度，适合精密放大需求。
• 高频响应：特征频率（fT）70MHz，支持射频电路及高频信号处理。
• 紧凑封装：SOT-89 封装尺寸为 4.5mm?2.5mm?1.5mm，引脚排列为基极（B）、集电极（C）、发射极（E），适合高密度 PCB 布局。

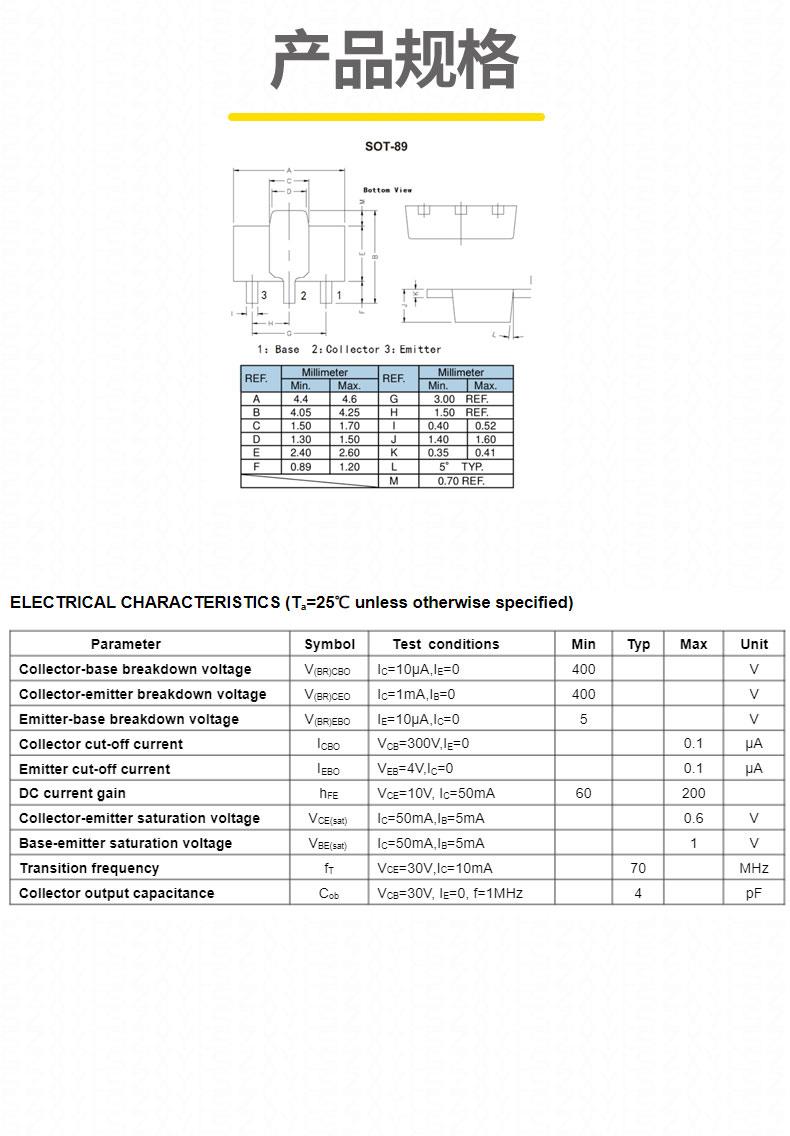

2SC4548 技术参数

应用领域

• 高压放大电路：如安防设备中的信号增强模块、工业控制系统的驱动级放大。
• 射频与高频电路：支持 400MHz 以下频段的信号处理，适用于无线通信设备。
• 开关电源（SMPS）：利用高电压能力实现高效功率转换。
• 电机驱动：配合 PNP 型晶体管（如 A94）构成推挽电路，控制中小功率电机。
• 音频放大器：凭借低失真特性，可用于车载音响或zhuan业音频设备。

典型应用电路

• 共发射极放大电路：基极通过偏置电阻设置静态工作点，集电极接负载电阻，实现电压放大。
• 开关电路：基极输入高电平时导通，驱动继电器或 LED 等负载，利用集电极 - 发射极间的低饱和压降降低功耗。

2SC4548 SOT-89 凭借高电压、宽增益和紧凑封装的优势，成为高压放大、射频电路及工业控制领域的理想选择。其稳定的电气性能和可靠的封装工艺，可满足消费电子、汽车电子等多场景需求。
