2SC4672 SOT-89 NPN 型晶体管产品描述

2SC4672he心参数与特性

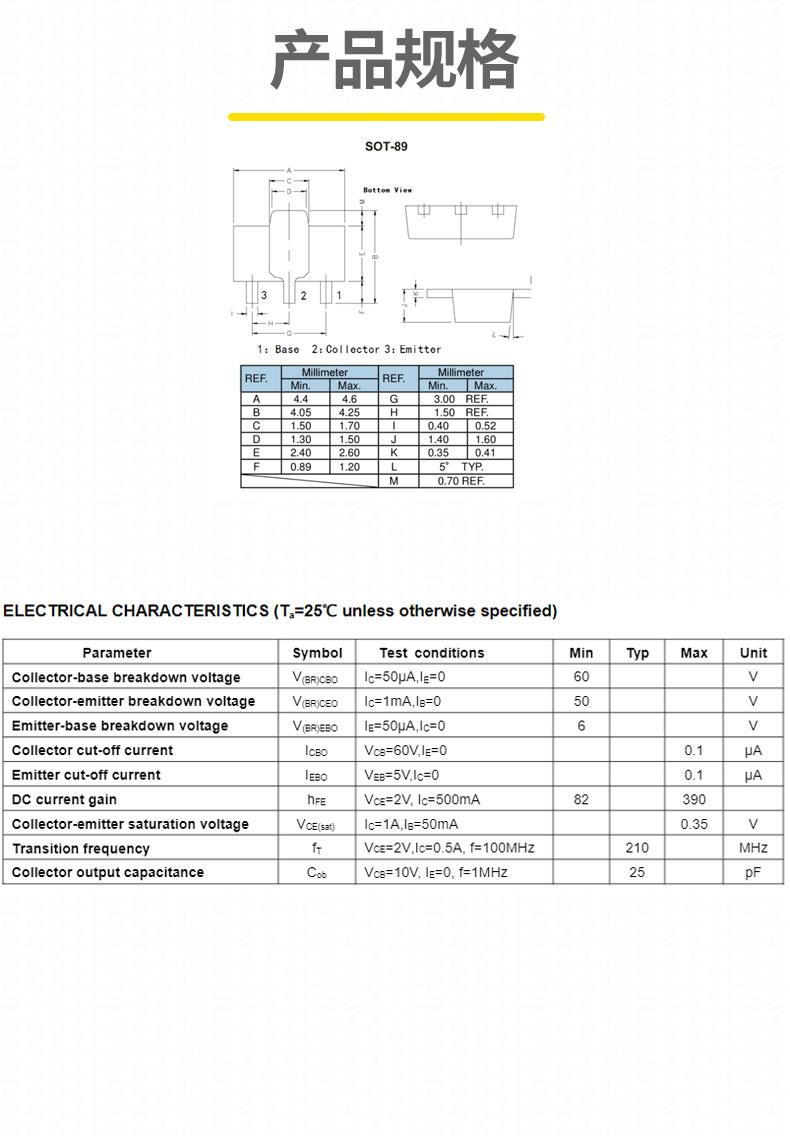

• 电压与电流能力：集电极 - 发射极电压（VCEO）为 50V，集电极电流（IC）可达 2A，适用于中高功率电路。
• 低饱和压降：在 1A 集电极电流和 50mA 基极电流下，VCE 饱和压降仅为 0.35V，有效降低导通损耗，提升能效。
• 高电流增益：直流电流增益（hFE）范围为 82~390，满足多样化放大需求。
• 高频性能：特征频率（fT）为 210MHz，适用于射频信号处理和高速开关场景。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛环境。

封装与设计

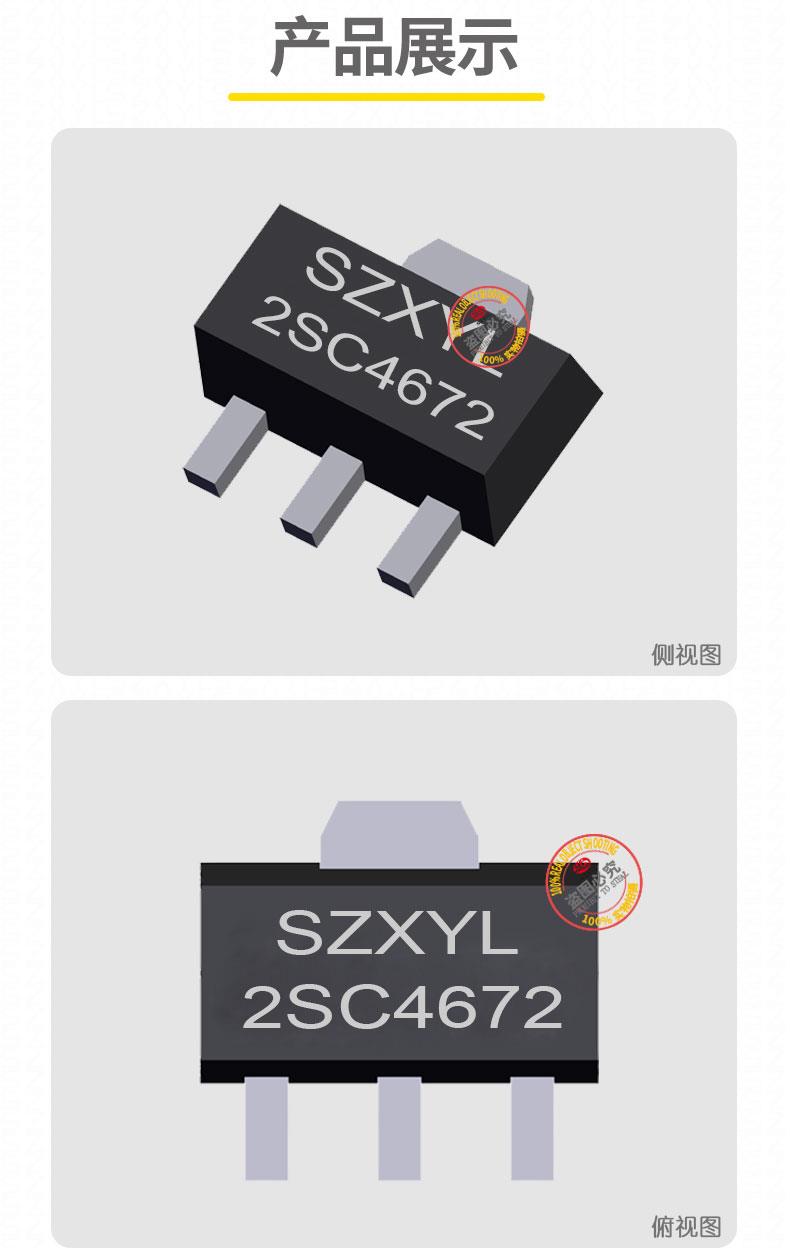

• 紧凑封装：SOT-89 封装尺寸为 4.5mm?2.5mm?1.5mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。
• 引脚定义：标准 NPN 型引脚排列为发射极（E）、基极（B）、集电极（C），符合行业通用规范，便于设计兼容。
• RoHS 合规：产品符合欧盟 RoHS 指令，确保环保要求。

应用领域

1. 开关电源（SMPS）：凭借高电流承载能力和低饱和压降，可作为开关元件优化能量转换效率，广泛应用于消费电子、工业设备等领域。
2. 信号放大：在音频放大器和射频电路中提供低失真信号放大，支持清晰的语音和数据传输。
3. 负载驱动：适用于 LED 照明、电机控制等场景，可直接驱动中高功率负载，简化电路设计。
4. 自动化控制：作为电流调节器或开关元件，确保工业自动化系统的稳定运行。

通过整合高性能参数、紧凑封装和广泛的应用场景，2SC4672 SOT-89 为工程师提供了可靠的分立器件解决方案，尤其适合需要平衡成本与性能的中高功率电路设计。

可靠性与生命周期

• 高稳定性：采用长电科技（CJ）、ROHM 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。
