2SC4375 SOT-89 NPN 型晶体管产品描述

2SC4375he心参数与特性

• 电压与电流能力：集电极 - 发射极电压（VCEO）为 30V，集电极连续电流（IC）可达 1.5A，适用于消费电子、低功率驱动等场景，如小型电机控制、电源管理模块。
• 低饱和压降：在集电极电流（IC）为 1.5A、基极电流（IB）为 30mA 时，集电极 - 发射极饱和电压（VCE (sat)）仅为 2V，显著降低导通损耗，提升能效。
• 高电流增益：直流电流增益（hFE）范围为 100~320，支持精密信号放大和稳定的开关控制。
• 中高频性能：特征频率（fT）为 120MHz，适用于中速开关电路和音频放大，如智能家居控制模块、便携式设备音频处理。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

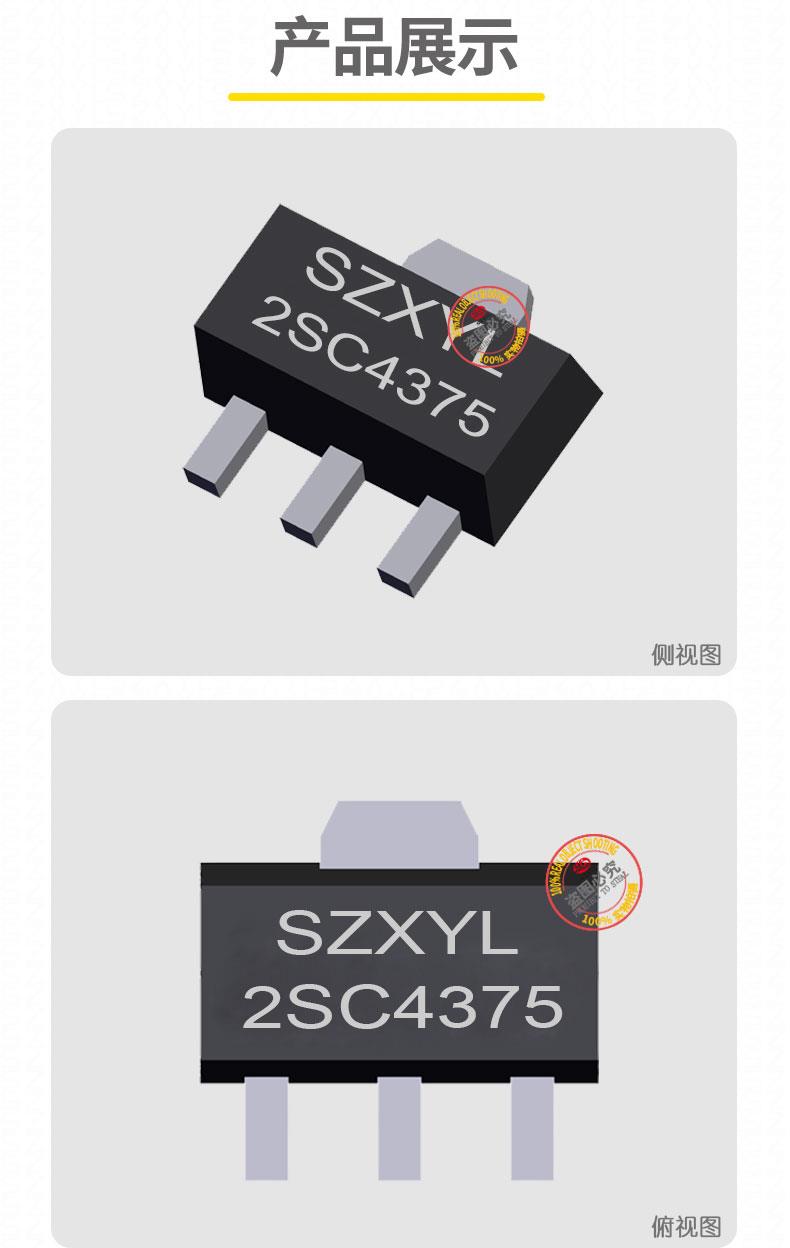

封装与设计

• 紧凑封装：SOT-89 封装尺寸为 4.5mm?2.5mm?1.5mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。
• 引脚定义：标准 NPN 型引脚排列为发射极（E）、基极（B）、集电极（C），符合行业通用规范，便于设计兼容。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：热阻约为 250?C/W，建议在连续 1.5A 负载下使用散热片或优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。

2SC4375应用领域

1. 消费电子：驱动小型直流电机（如家电风扇、智能门锁），利用 1.5A 电流能力和 30V 耐压实现高效控制。
2. 电源管理：在 DC-DC 转换器中作为开关管，结合低饱和压降（2V）优化转换效率，支持 5-12V 输入电压范围。
3. LED 驱动：通过 PWM 信号控制 LED 亮度，适用于汽车内饰照明、智能灯具等场景。
4. 音频放大：高增益（hFE=100~320）和低失真特性使其成为蓝牙音箱、耳机放大器的理想选择。
5. 工业控制：在传感器信号调理电路中实现信号放大，或作为继电器驱动元件（需并联续流二极管）。

可靠性与生命周期

• 高稳定性：采用长电、KEC 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。。

技术参数（典型值）

2SC4375 SOT-89 凭借其中低压、大电流和紧凑封装的特性，成为消费电子、智能家居及工业控制领域的he心元件。
