2SC4378 SOT-89 NPN 型晶体管产品描述

2SC4378 he心参数与特性

• 电压与电流能力：集电极 - 发射极电压（VCEO）为 80V，集电极连续电流（IC）可达 5A，适用于需要高电压和大电流驱动的场景，如工业电机控制、电源管理等。
• 低饱和压降：在集电极电流（IC）为 1A、基极电流（IB）为 50mA 时，集电极 - 发射极饱和电压（VCE (sat)）仅为 0.35V，显著降低导通损耗，提升能效。
• 高电流增益：直流电流增益（hFE）范围为 82~390，支持精密信号放大和稳定的开关控制。
• 高频性能：特征频率（fT）为 210MHz，适用于射频信号处理和高速开关电路，如无线通信模块和音频放大器。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

封装与设计

• 紧凑封装：SOT-89 封装尺寸为 4.5mm?2.5mm?1.5mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。
• 引脚定义：标准 NPN 型引脚排列为发射极（E）、基极（B）、集电极（C），符合行业通用规范，便于设计兼容。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：热阻约为 50?C/W，建议在连续 5A 负载下使用散热片或优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。

2SC4378 应用领域

1. 电机驱动：凭借 5A 的连续电流能力和 80V 的耐压，可直接驱动中小型步进电机或直流电机，例如在工业自动化设备中作为 H 桥电路的he心驱动元件。
2. 电源管理：在 DC-DC 转换器中作为开关管，利用低饱和压降（0.35V）和高增益特性优化转换效率，支持 12-24V 输入电压范围。
3. LED 驱动：通过 PWM 信号控制 LED 亮度，低饱和压降可减少功率损耗，适用于汽车照明、工业照明等场景。
4. 高频放大：210MHz 的特征频率支持 433MHz 以下频段的信号处理，可用于无线遥控开关、射频通信模块等设备。
5. 音频放大：高增益（hFE=82~390）和低失真特性使其成为车载音响或zhuan业音频设备的理想选择。

可靠性与生命周期

• 高稳定性：采用 ST、TOSHIBA 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

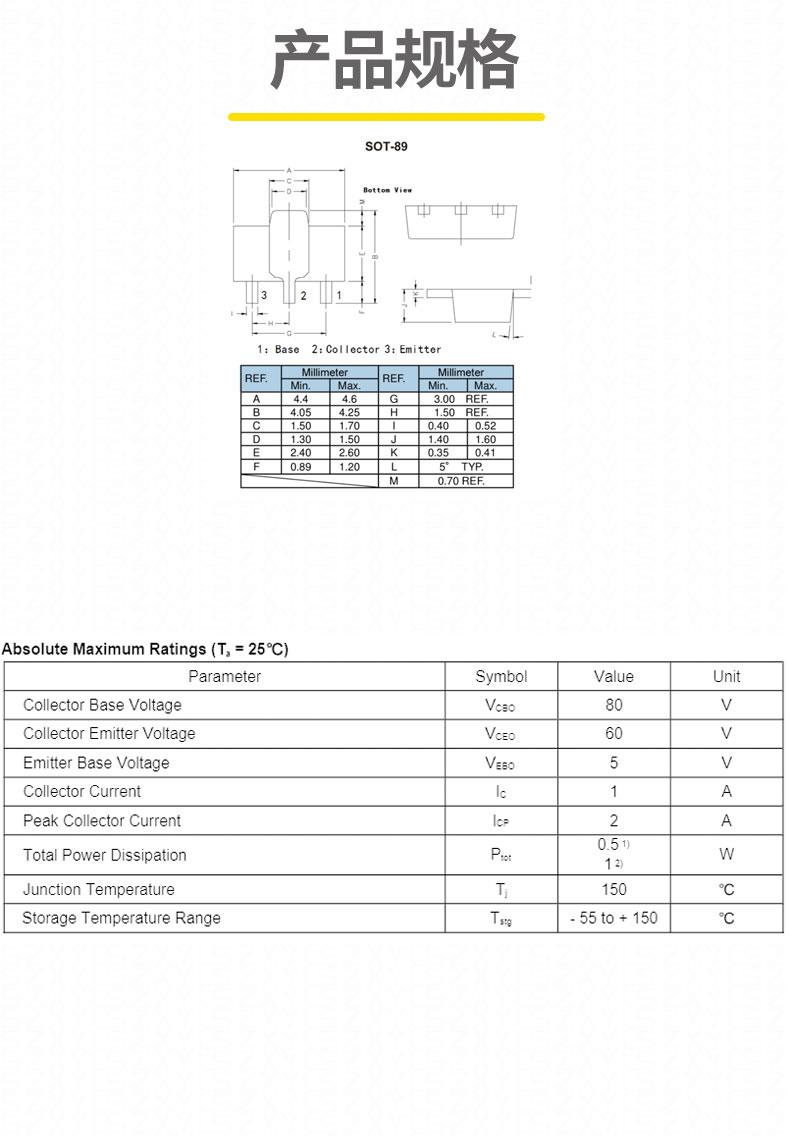

2SC4378 技术参数

2SC4378 SOT-89 凭借其高电压、大电流和紧凑封装的特性，成为工业控制、汽车电子及消费电子领域的he心元件。
