2SC4373 SOT-89 NPN 型晶体管产品描述

2SC4373 he心参数与特性

• 电压与电流能力：集电极 - 发射极电压（VCEO）为 120V，集电极连续电流（IC）可达 800mA，适用于工业控制、电源管理等高耐压场景，如高压继电器驱动、率逆变器模块。
• 低饱和压降：在集电极电流（IC）为 400mA、基极电流（IB）为 40mA 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 0.4V，显著降低导通损耗，提升能效。
• 高电流增益：直流电流增益（hFE）范围为 80~240，支持精密信号放大和稳定的开关控制。根据后缀型号不同，hFE 可分为 O 档（80~160）和 Y 档（120~240），适配不同增益需求。
• 中高频性能：特征频率（fT）为 120MHz，适用于中速开关电路和音频放大，如工业传感器信号调理、车载电源模块。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

封装与设计

• 紧凑封装：SOT-89 封装尺寸为 4.5mm?4.5mm?1.5mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。
• 引脚定义：标准 NPN 型引脚排列为发射极（E）、基极（B）、集电极（C），符合行业通用规范，便于设计兼容。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：热阻约为 250?C/W，建议在连续 800mA 负载下使用散热片或优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。

2SC4373 应用领域

1. 工业控制：驱动高压继电器（如 24V/48V 系统），利用 120V 耐压和 800mA 电流能力实现可靠控制。
2. 电源管理：在 DC-DC 转换器中作为开关管，结合低饱和压降（0.4V）优化转换效率，支持 12-48V 输入电压范围。
3. 电机驱动：控制小型步进电机或直流电机（如工业机械臂、自动化设备），需并联续流二极管（如 1N4007）抑制反向电压尖峰。
4. 逆变器电路：作为功率开关元件，适用于车载逆变器、太阳能控制器等高压场景。
5. 音频放大：高增益（hFE=80~240）和低失真特性使其成为zhuan业音响设备的理想选择。

可靠性与生命周期

• 高稳定性：采用长电、KEC 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

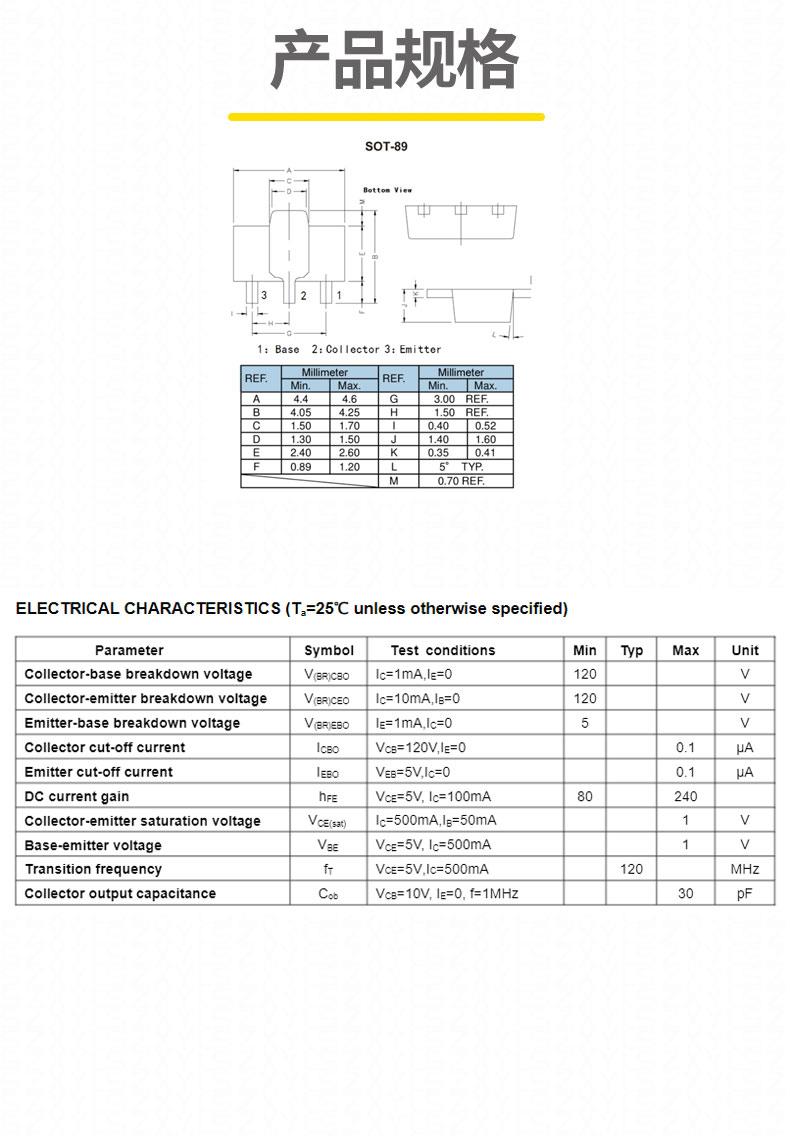

2SC4373 技术参数

2SC4373 SOT-89 凭借其中高压、中等电流和紧凑封装的特性，成为工业控制、电源管理及高压驱动领域的he心元件。
