2SC3380 SOT-89 NPN 型晶体管产品描述

2SC3380 he心参数与特性

• 高耐压能力：集电极 - 发射极电压（VCEO）高达 300V，集电极连续电流（IC）为 100mA，适用于高压驱动、视频输出等高耐压场景，如工业传感器信号调理、zhuan业音响设备。
• 低饱和压降：在集电极电流（IC）为 5mA、基极电流（IB）为 50mA 时，集电极 - 发射极饱和电压（VCE (sat)）zui大值为 2V，显著降低导通损耗，提升能效。
• 宽电流增益范围：直流电流增益（hFE）范围为 30~200，支持精密信号放大和稳定的开关控制。根据后缀型号不同，hFE 可分为 O 档（30~120）和 Y 档（120~200），适配不同增益需求。
• 中高频性能：特征频率（fT）为 80MHz，适用于中速开关电路和音频放大，如工业控制模块、车载电源管理。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

封装与设计

• 紧凑封装：SOT-89 封装尺寸为 4.5mm?4.5mm?1.5mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。
• 引脚定义：标准 NPN 型引脚排列为发射极（E）、基极（B）、集电极（C），符合行业通用规范，便于设计兼容。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：热阻约为 250?C/W，建议在连续 100mA 负载下使用散热片或优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。

2SC3380 应用领域

1. 高压驱动电路：驱动高压继电器（如 48V/100V 系统），利用 300V 耐压和 100mA 电流能力实现可靠控制。
2. 视频输出放大：高耐压特性使其成为视频信号调理电路的理想选择，如zhuan业、工业相机的信号处理模块。
3. 电源管理：在 DC-DC 转换器中作为开关管，结合低饱和压降优化转换效率，支持 12-100V 输入电压范围。
4. 音频放大：高增益（hFE=30~200）和低失真特性适用于zhuan业音响设备的前置放大级。
5. 高压开关应用：控制小型步进电机或直流电机（如自动化设备），需并联续流二极管（如 1N4007）抑制反向电压尖峰。

可靠性与生命周期

• 高稳定性：采用日立、瑞萨等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

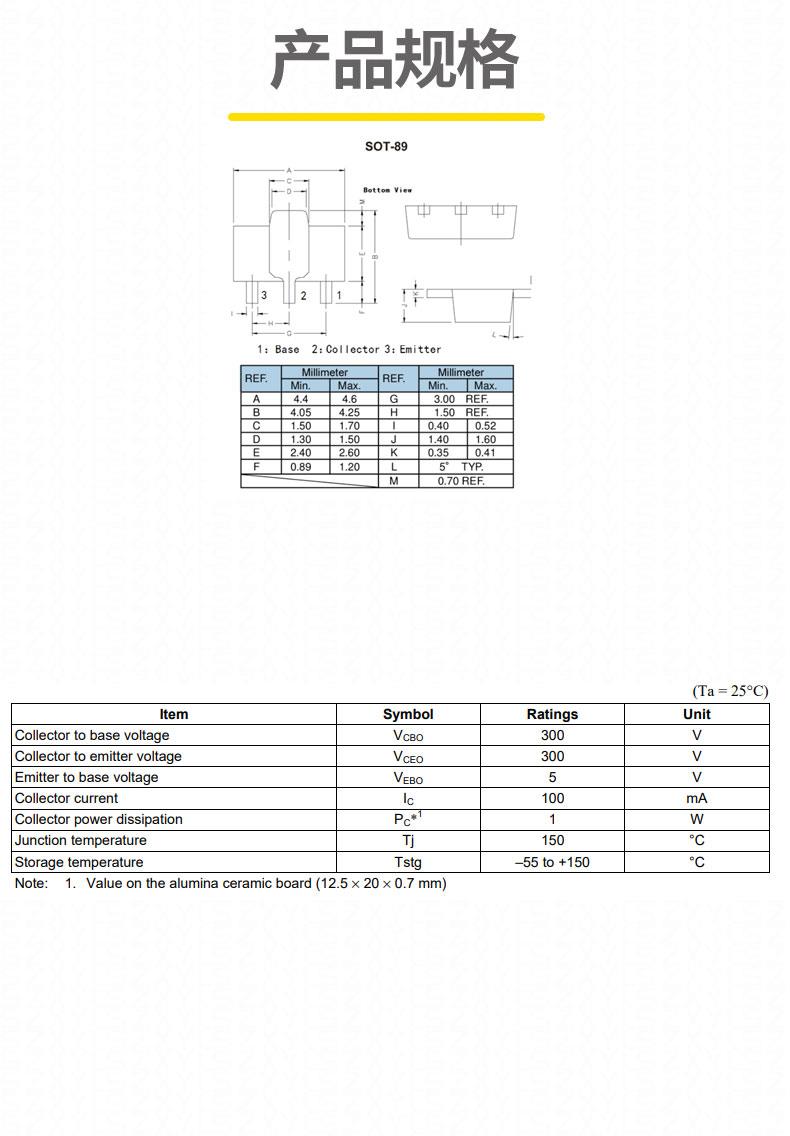

2SC3380 技术参数

2SC3380 SOT-89 凭借其高耐压、宽增益和紧凑封装的特性，成为高压小信号放大、视频输出及工业控制领域的he心元件。
