2SC2881 SOT-89 NPN 型晶体管产品描述

2SC2881he心参数与特性

• 高电压能力：集电极 - 发射极电压（VCEO）为 120V，集电极连续电流（IC）为 800mA，适用于高压驱动、电源管理等场景，如汽车电子的疝气大灯安定器控制电路、工业自动化设备的高压信号调理模块。
• 低饱和压降：在集电极电流（IC）为 500mA、基极电流（IB）为 50mA 时，集电极 - 发射极饱和电压典型值为 1V，有效降低导通损耗，提升能效。
• 宽电流增益范围：直流电流增益（hFE）范围为 80~240，支持精密信号放大和稳定的开关控制。
• 高频性能：特征频率（fT）为 120MHz，适用于高速开关电路和中高频信号放大，如通信设备、车载电子的射频模块。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

封装与设计

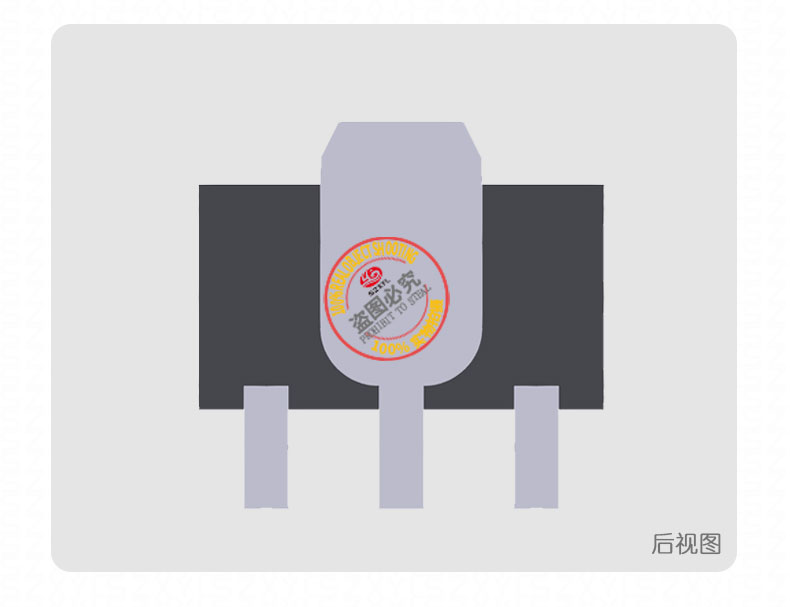

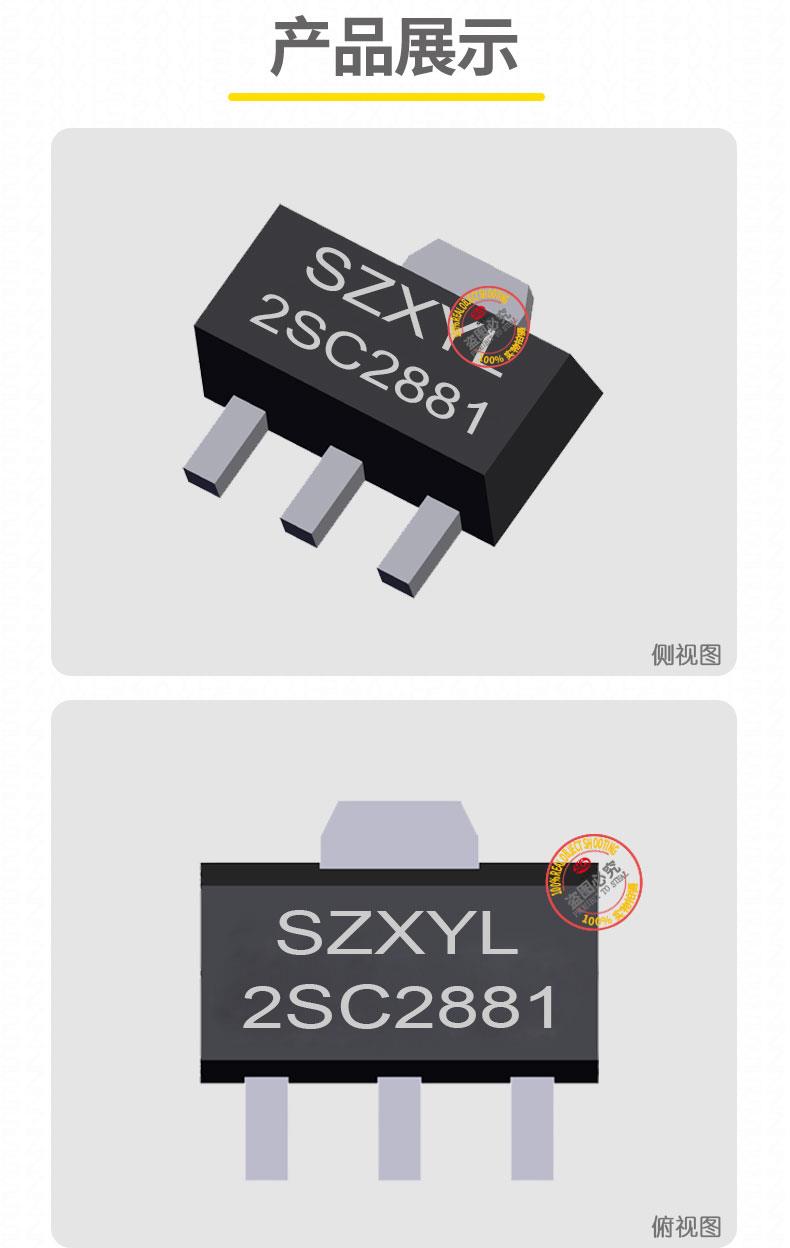

• 紧凑封装：SOT-89 封装尺寸为 4.5mm?2.5mm?1.5mm或 4.62mm?2.62mm?1.5mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。引脚定义为发射极（E）、基极（B）、集电极（C），符合行业通用规范。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：热阻约为 250?C/W，建议在连续 800mA 负载下使用散热片或优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。

2SC2881应用领域

1. 高压驱动电路：控制汽车疝气大灯安定器的高压输出（如 24V 系统），利用 120V 耐压和 800mA 电流能力实现可靠驱动。
2. 电源管理：在 DC-DC 转换器中作为开关管，结合低饱和压降（1V）优化转换效率，支持 12-120V 输入电压范围。
3. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和继电器驱动。
4. 高压开关应用：驱动高压继电器（如 48V 系统），利用 120V 耐压和 800mA 电流能力实现可靠控制。
5. 高频信号放大：在通信设备中用于中高频信号处理，如车载电子的射频模块。

可靠性与生命周期

• 高稳定性：采用长电、东芝等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

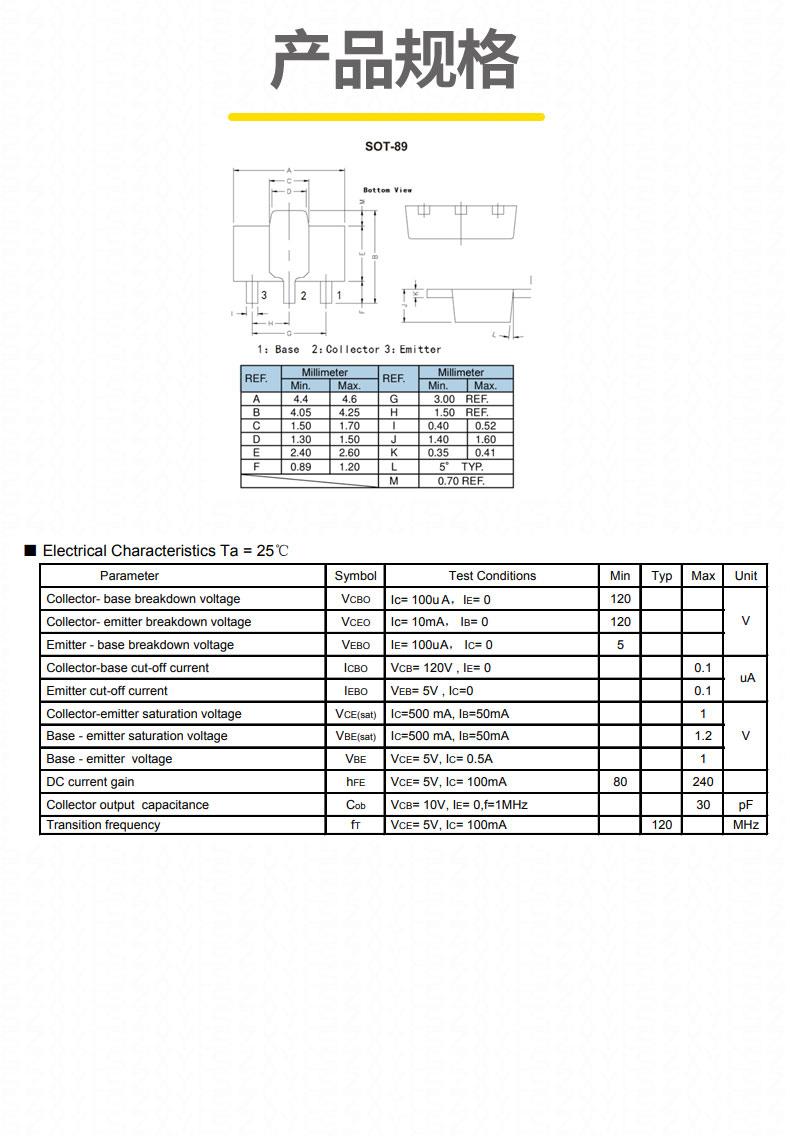

2SC2881技术参数

2SC2881 SOT-89 凭借其高电压能力、宽增益范围和紧凑封装的特性，成为高压驱动、电源管理及工业控制领域的he心元件。
