2SC2873 SOT-89 NPN 型晶体管产品描述

2SC2873心参数与特性

• 高电压大电流能力：集电极 - 发射极电压（VCEO）为 50V，集电极连续电流（IC）为 2A，适用于高压驱动、电源管理等场景，如工业自动化设备、汽车电子的电机控制电路。
• 超低饱和压降：在集电极电流（IC）为 1A、基极电流（IB）为 50mA 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 0.5V，显著降低导通损耗，提升能效。
• 宽电流增益范围：直流电流增益（hFE）范围为 70~240，支持精密信号放大和稳定的开关控制。
• 高频性能：特征频率（fT）为 120MHz（东芝版本），适用于高速开关电路和中高频信号放大，如通信设备、车载电子的射频模块。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

封装与设计

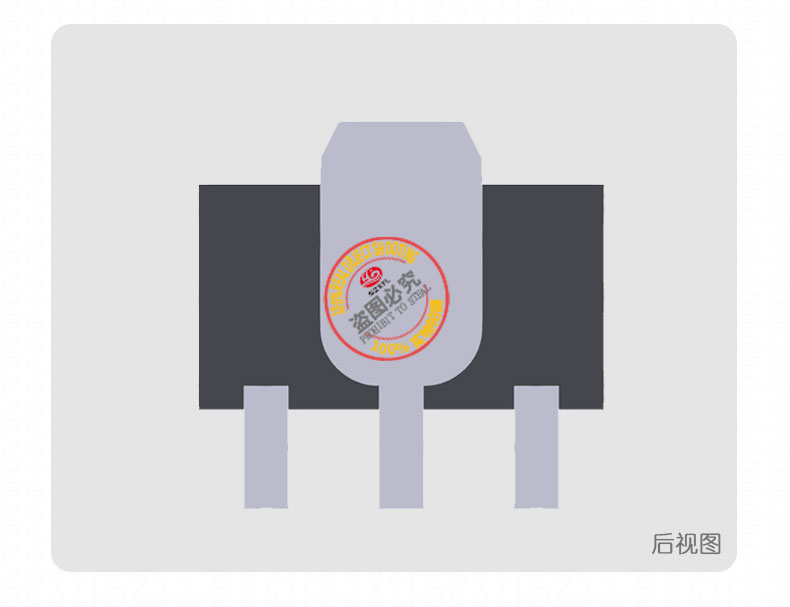

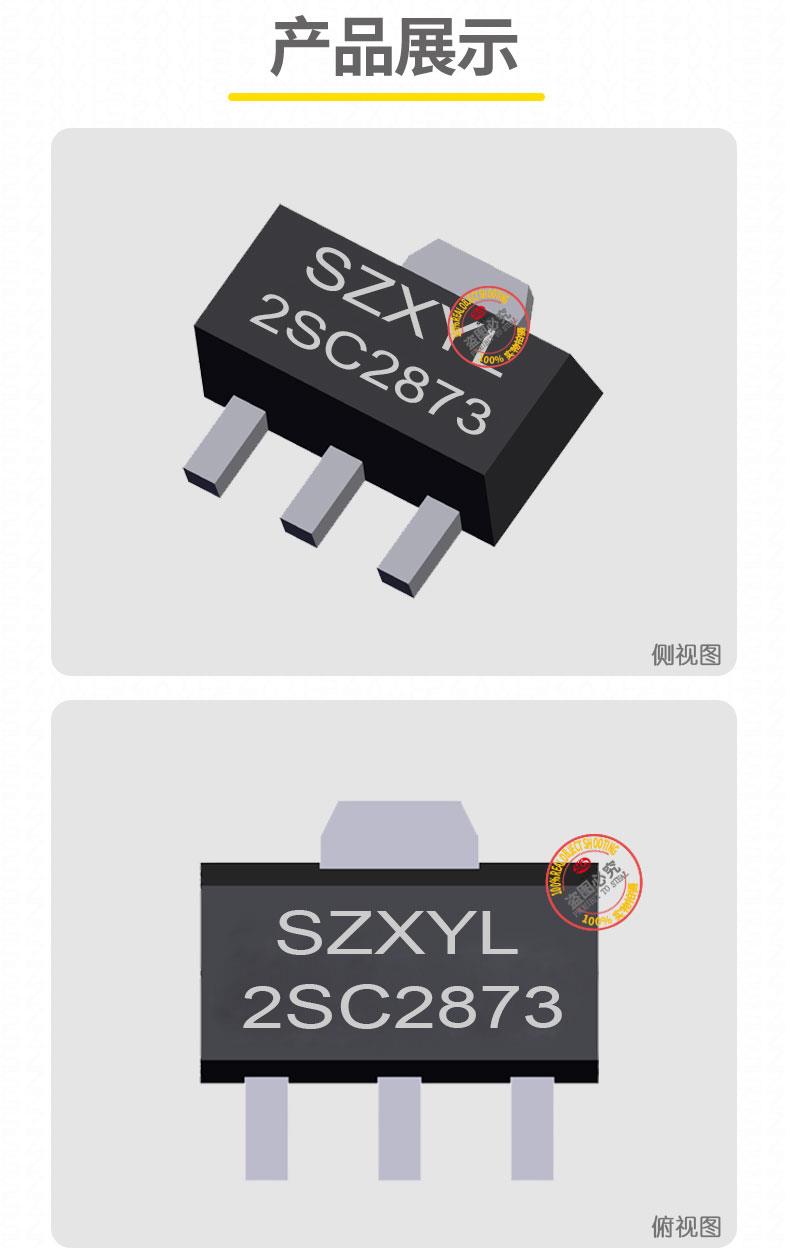

• 紧凑封装：SOT-89 封装尺寸为 4.5mm?2.5mm?1.5mm或 4.6mm?4.2mm?1.6mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。引脚定义为发射极（E）、基极（B）、集电极（C），符合行业通用规范。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：热阻约为 250?C/W，建议在连续 2A 负载下使用散热片或优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。

2SC2873应用领域

1. 电机驱动电路：控制小型直流电机或步进电机（如智能家居设备、汽车电动窗），需并联续流二极管（如 1N4007）抑制反向电压尖峰。
2. 电源管理：在 DC-DC 转换器中作为开关管，结合低饱和压降（0.5V）优化转换效率，支持 12-50V 输入电压范围。
3. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大。
4. 高压开关应用：驱动高压继电器（如 24V 系统），利用 50V 耐压和 2A 电流能力实现可靠控制。
5. 高频信号放大：在通信设备中用于中高频信号处理，如车载电子的射频模块。

可靠性与生命周期

• 高稳定性：采用长电、东芝等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

2SC2873技术参数
