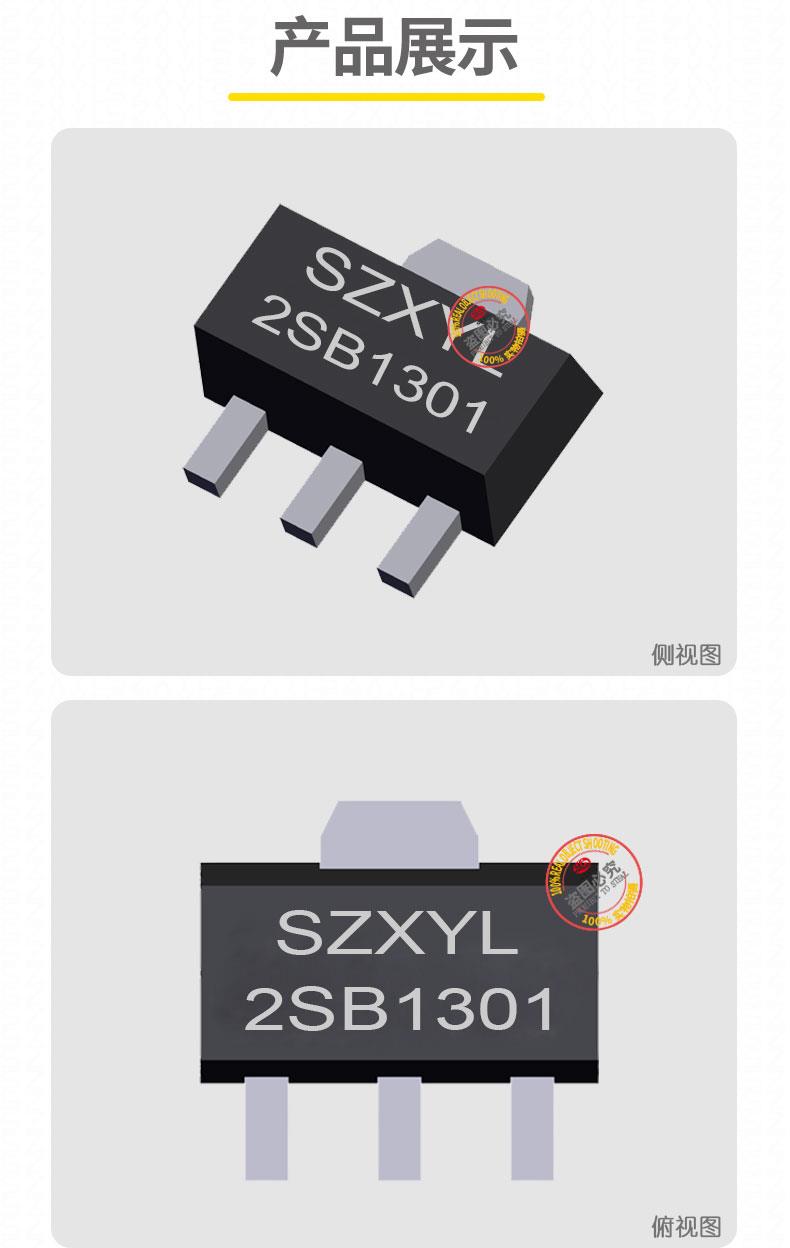

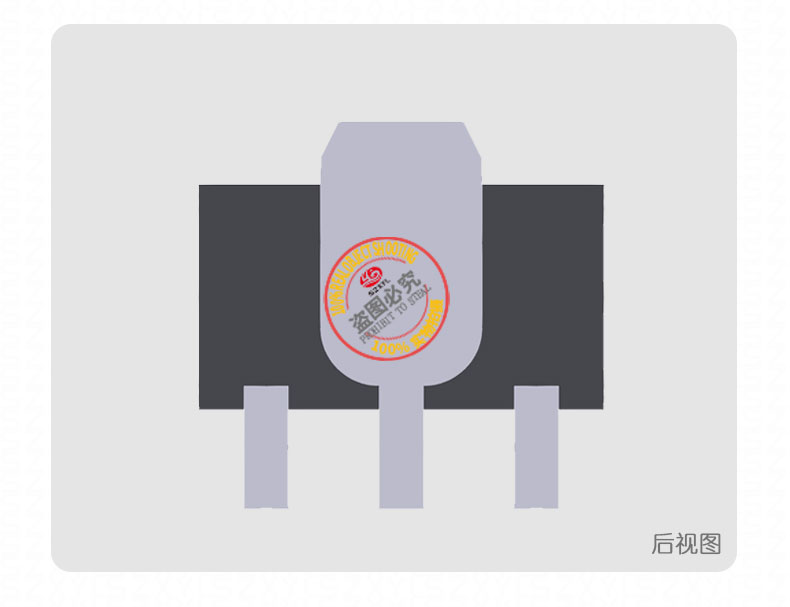

2SB1301 SOT-89 PNP 型晶体管产品描述

2SB1301 he心参数与特性

• 低压大电流能力：集电极 - 发射极电压（VCEO）为 - 16V，集电极连续电流（IC）为 - 3A（直流），脉冲电流可达 - 6A，适用于消费电子的电机驱动、电源管理等场景，如智能家居的直流电机控制模块、车载充电器的低压侧开关电路。
• 高频性能：特征频率（fT）为 140MHz，适用于中高频信号放大，如通信设备的射频模块。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

2SB1301 应用领域

1. 低压电机驱动：控制智能家电的直流电机（如扫地机器人、洗衣机），利用 16V 耐压和 3A 电流能力实现高效驱动，结合低饱和压降（-0.35V）降低能耗。
2. 电源管理：在 DC-DC 转换器中作为开关管，支持 5-12V 输入电压范围，优化转换效率，适用于移动设备充电器和车载电源模块。
3. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。
4. 音频放大器：作为互补对管与 2SD2150 搭配，用于低失真音频功率放大器的输出级，支持 8Ω 负载下的 10W 功率输出。

可靠性与生命周期

• 高稳定性：采用 NEC/Renesas 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

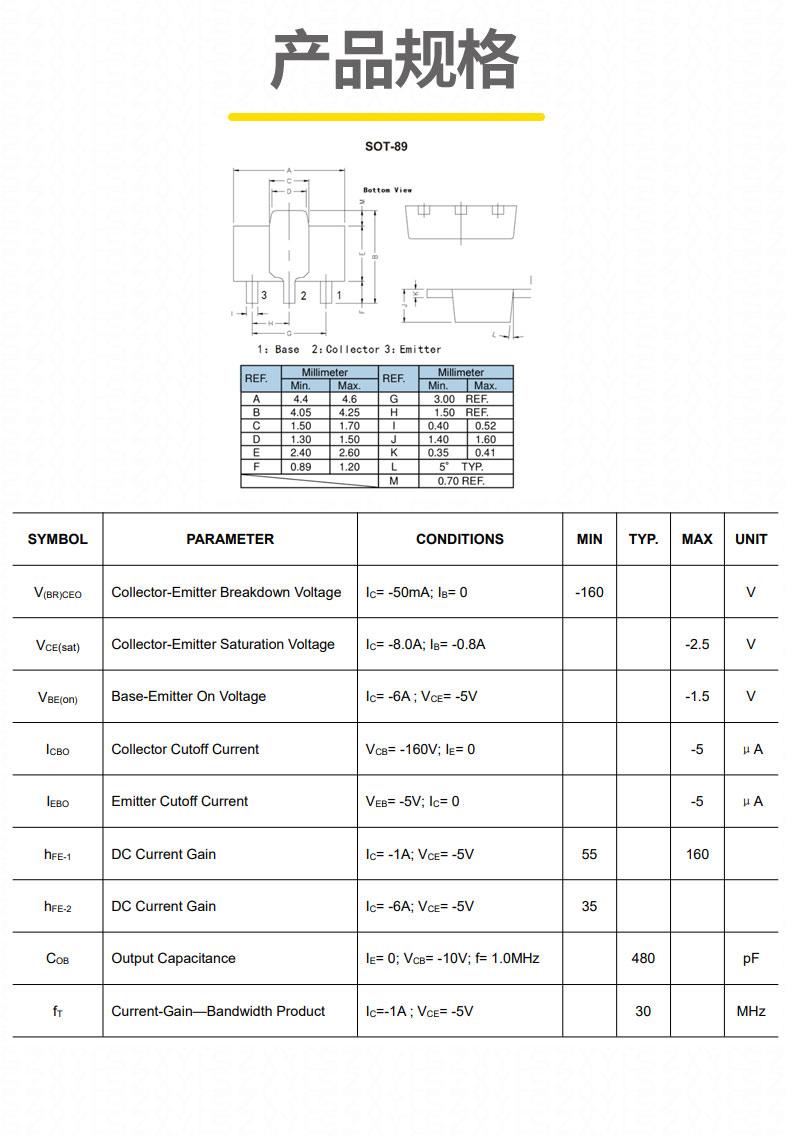

2SB1301 技术参数

2SB1301 SOT-89 凭借其超低饱和压降、宽增益范围和稳定的低压性能，成为消费电子、工业控制及音频放大领域的理想选择。
