2SB1073 SOT-89 PNP 型晶体管产品描述

2SB1073he心参数与特性

• 高电流能力：集电极连续电流（Ic）可达 - 4A（典型值），脉冲电流峰值 - 6A，适用于消费电子的低压电源管理、工业设备的小型电机驱动等场景，如智能家居的直流电机控制模块、自动化设备的电磁阀驱动电路。
• 宽电压范围：集电极 - 发射极电压（VCEO）分为 - 20V和 - 30V两档，适配 5-15V 输入电压范围，可用于车载 12V 系统的继电器驱动和移动设备充电器的 DC-DC 转换器。
• 低饱和压降：在集电极电流（Ic）为 - 3A、基极电流（Ib）为 - 0.3A 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 1.0V，显著降低导通损耗，提升能效。
• 宽电流增益范围：直流电流增益（hFE）范围为 180~315（分档），支持精密信号放大和稳定的开关控制，适配不同增益需求，如音频放大器的驱动级和 LED 调光电路。
• 中高频性能：特征频率（fT）为 120MHz，适用于中高频信号放大，如车载电子的音频功率放大器。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和消费电子应用。

应用领域

1. 低压电源管理：在 DC-DC 转换器中作为开关管，支持 5-15V 输入电压范围，优化转换效率，适用于移动设备充电器和车载电源模块。例如，在 5V 转 3.3V 的降压电路中，可通过并联多个 2SB1073 提升电流处理能力。
2. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
3. 消费电子：用于智能家居的 LED 驱动电路，利用 20V 耐压和 4A 电流能力实现高效调光，结合低饱和压降（-1.0V）降低能耗。同时，可作为音频放大器的互补对管与 2SD1624 搭配，提供低失真音频放大。
4. 汽车电子：用于车载继电器的驱动电路，利用 20V 耐压和 4A 电流能力实现可靠控制，适配 12V 系统。例如，在汽车门锁控制模块中，可通过续流二极管抑制反向电压尖峰。

可靠性与生命周期

• 高稳定性：采用长电、松下等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

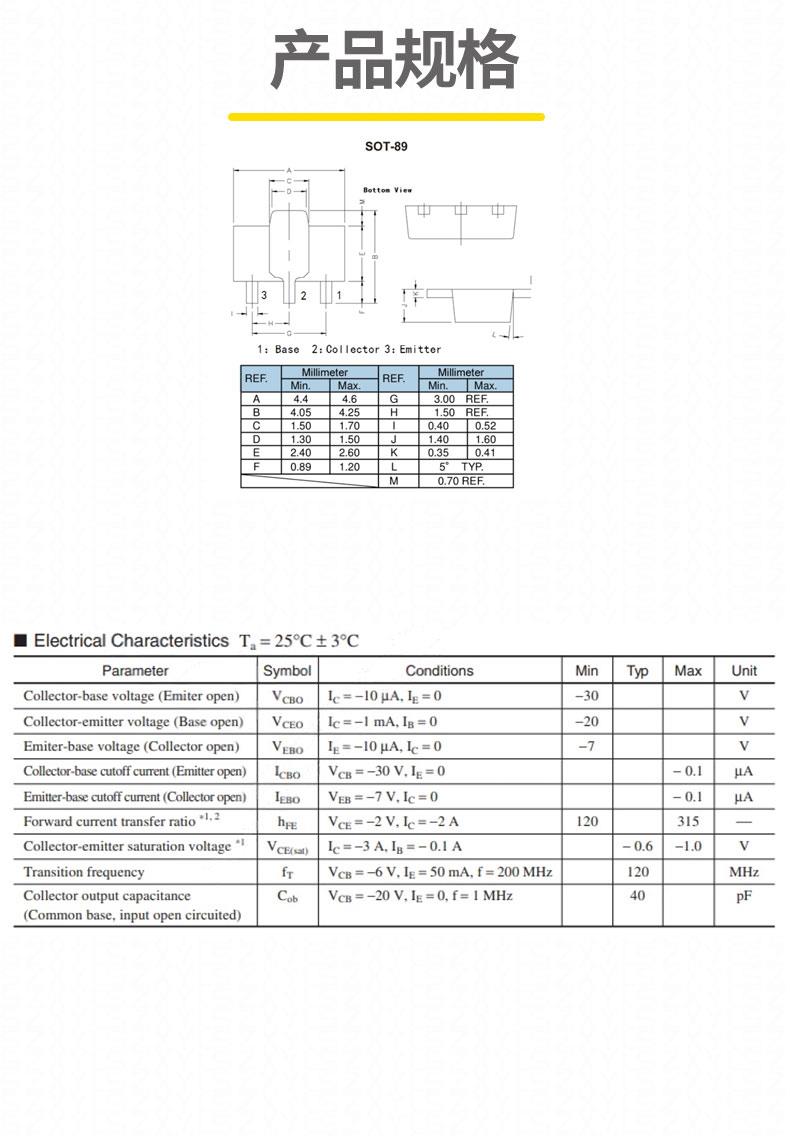

技术参数

2SB1073 SOT-89 凭借其高电流能力、宽增益范围和稳定的低压性能，成为消费电子、工业控制及汽车电子领域的理想选择。
