2SA1797 SOT-89 PNP 型晶体管产品描述

2SA1797he心参数与特性

• 中高压大电流能力：集电极 - 发射极电压（VCEO）为 - 50V（典型值），集电极连续电流（Ic）为 - 2A（长电版本）至 - 3A（ROHM 版本），脉冲电流可达 - 6A，适用于消费电子电源管理、工业控制及安防设备等场景，如 50V DC-DC 转换器的开关管和门禁系统的电机驱动电路。
• 宽电流增益范围：直流电流增益（hFE）范围为 82~390（分档标记如 AGQ、T100Q），支持精密信号放大和稳定的开关控制，适配不同增益需求，如音频放大器的驱动级和高压继电器控制电路。
• 低饱和压降：在集电极电流（Ic）为 - 1A、基极电流（Ib）为 - 50mA 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.35V，显著降低导通损耗，提升能效
• 高频性能：特征频率（fT）为 200MHz（VCE=-2V，Ic=-0.5A），适用于中高频信号放大，如车载电子的音频功率放大器和自动增益控制电路。集电极输出电容（Cob）为 36pF（VCB=-10V，f=1MHz），确保信号完整性。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和消费电子应用。功率耗散（PC）为 500mW（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 2W。

应用领域

1. 中高压电源管理：在 50V DC-DC 转换器中作为开关管，支持宽输入电压范围（12-50V），优化转换效率，适用于工业电源模块和智能家居的直流电机驱动。
2. 工业控制：用于自动化设备的信号调理，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
3. 安防设备：作为门禁系统的电机驱动元件，利用 50V 耐压和 2A 电流能力实现可靠控制，适配 12V/24V 系统。例如，在电动门锁控制模块中，可通过续流二极管抑制反向电压尖峰。
4. 消费电子：作为音频放大器的互补对管与 2SC4672 搭配，提供高保真音频放大，适用于高端音响设备。同时，可用于智能家电的高压电机驱动电路，结合低饱和压降（-0.35V）降低能耗。

可靠性与生命周期

• 高稳定性：采用长电、ROHM 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。ROHM 版本通过 AEC-Q101 ren证，适用于汽车电子。

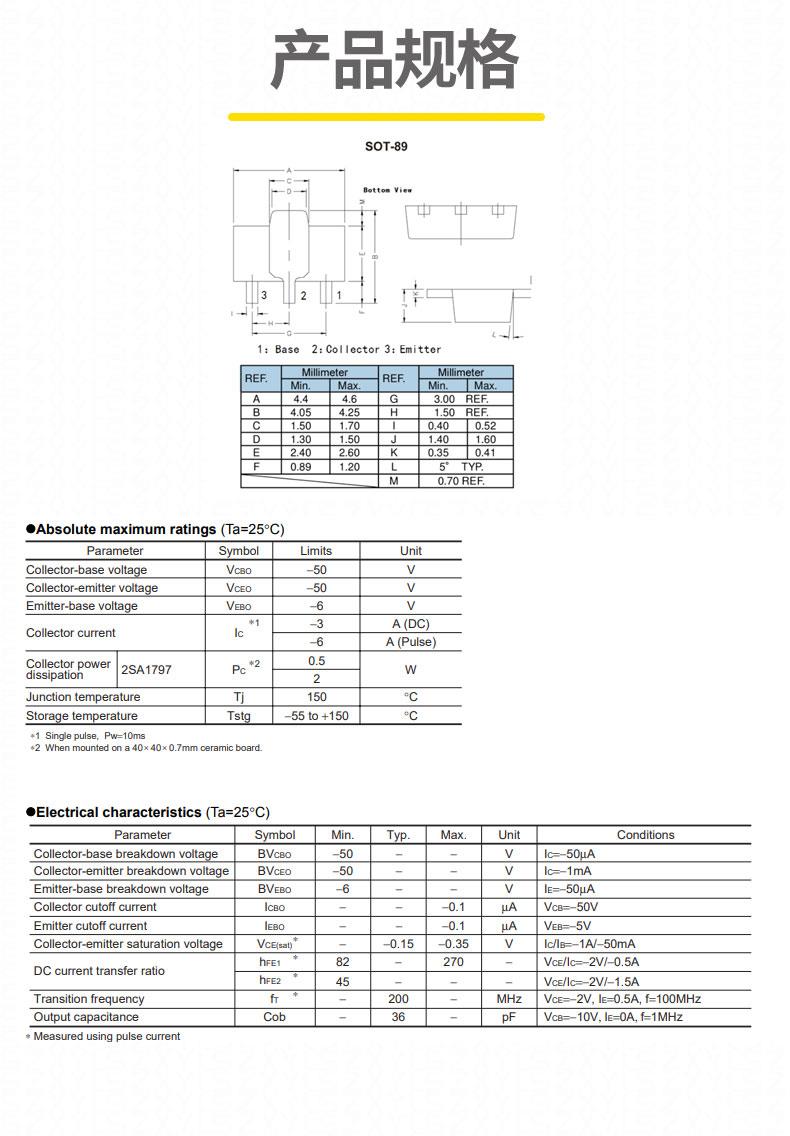

2SA1797 技术参数

参数	数值 / 范围	测试条件
集电极 - 发射极电压（VCEO）	-50V	持续工作
集电极电流（Ic）	-2A（长电）/-3A（ROHM）	持续工作
直流电流增益（hFE）	82~390（分档）	VCE=-2V，Ic=-0.5A
集电极 - 发射极饱和电压（VCE (sat)）	≤-0.35V	Ic=-1A，Ib=-50mA
特征频率（fT）	200MHz	VCE=-2V，Ic=-0.5A
功率耗散（PC）	500mW（TA=25℃）	环境温度 25℃
集电极输出电容（Cob）	36pF	VCB=-10V，f=1MHz
