2SB772 SOT-89 PNP 型晶体管产品描述

2SB772 he心参数与特性

• 低压大电流能力：集电极 - 发射极电压（VCEO）为 - 30V，集电极连续电流（Ic）为 - 3A（典型值），脉冲电流可达 - 7A，适用于消费电子的电源管理、小家电的电机驱动等场景，如智能手机的电池保护电路和智能家居的直流电机控制模块。
• 宽电流增益范围：直流电流增益（hFE）范围为 100~320，支持精密信号放大和稳定的开关控制，适配不同增益需求，如音频放大器的驱动级和继电器控制电路。
• 低饱和压降：在集电极电流（Ic）为 - 3A、基极电流（Ib）为 - 0.3A 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.5V，显著降低导通损耗，提升能效。
• 中高频性能：特征频率（fT）为 50~100MHz，适用于中高频信号放大，如车载电子的音频功率放大器和自动增益控制电路。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和消费电子应用。

2SB772 应用领域

1. 低压电源管理：在 DC-DC 转换器中作为开关管，支持 5-24V 输入电压范围，优化转换效率，适用于手机充电器和车载电源模块。例如，在 12V 转 5V 的降压电路中，可通过并联多个 2SB772 提升电流处理能力。
2. 消费电子驱动：用于智能家居的直流电机控制电路，利用 30V 耐压和 3A 电流能力实现高效驱动，结合低饱和压降（-0.5V）降低能耗。同时，可作为音频放大器的互补对管与 2SD882 搭配，提供低失真音频放大。
3. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
4. 汽车电子：用于车载继电器的驱动电路，利用 30V 耐压和 3A 电流能力实现可靠控制，适配 12V 系统。例如，在汽车门锁控制模块中，可通过续流二极管抑制反向电压尖峰。

可靠性与生命周期

• 高稳定性：采用 NEC、长电（CJ）等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

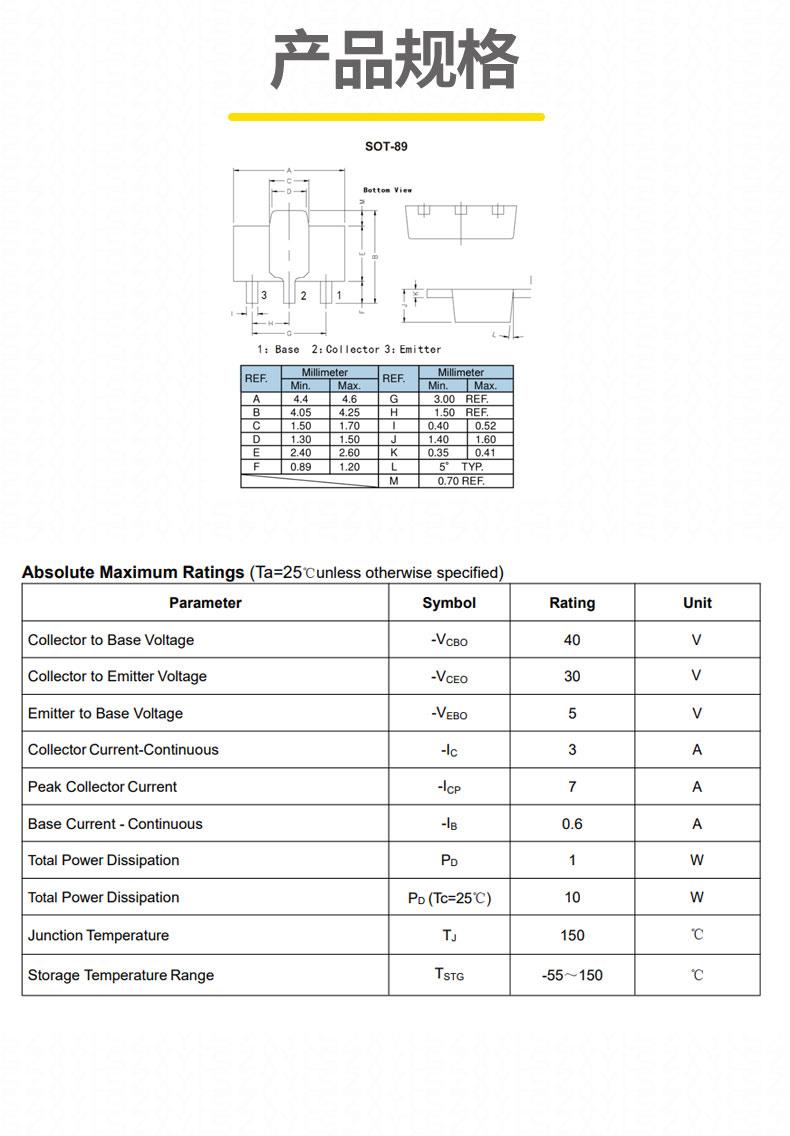

技术参数（典型值）

2SB772 SOT-89 凭借其低压大电流能力、宽增益范围和低饱和压降，成为消费电子、汽车电子及工业控制领域的理想选择。
