PZTA64 SOT-223 PNP 型达林顿晶体管产品描述

PZTA64 he心参数与特性

• 高电流增益与低电压能力：
  • 达林顿结构：通过两级晶体管级联实现超高电流增益（hFE zui小值 10000），适用于需要高灵敏度驱动的电路，如低功耗电机控制和传感器信号放大。
  • 集电极 - 发射极电压（VCEO）：-30V（zui大值），集电极连续电流（Ic）为 - 500mA（Fairchild 版本），脉冲电流可达 - 1.2A，适配 24V 以下低压系统，如智能家居设备的继电器驱动和消费电子的电源管理。
  • 饱和压降：在集电极电流（Ic）为 - 100mA、基极电流（Ib）为 - 10μA 时，集电极 - 发射极饱和电压（VCE (sat)）zui大值为 - 1.5V，显著降低导通损耗，提升能效。
• 高频性能：特征频率（fT）为 125MHz（VCE=-5V，Ic=-0.1A），适用于中高频信号放大，如音频放大器的驱动级和 PWM 调制电路。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 65℃至 %2B 150℃，适应工业环境和消费电子应用。功率耗散（PC）为 1W（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 1.5W。

封装与设计

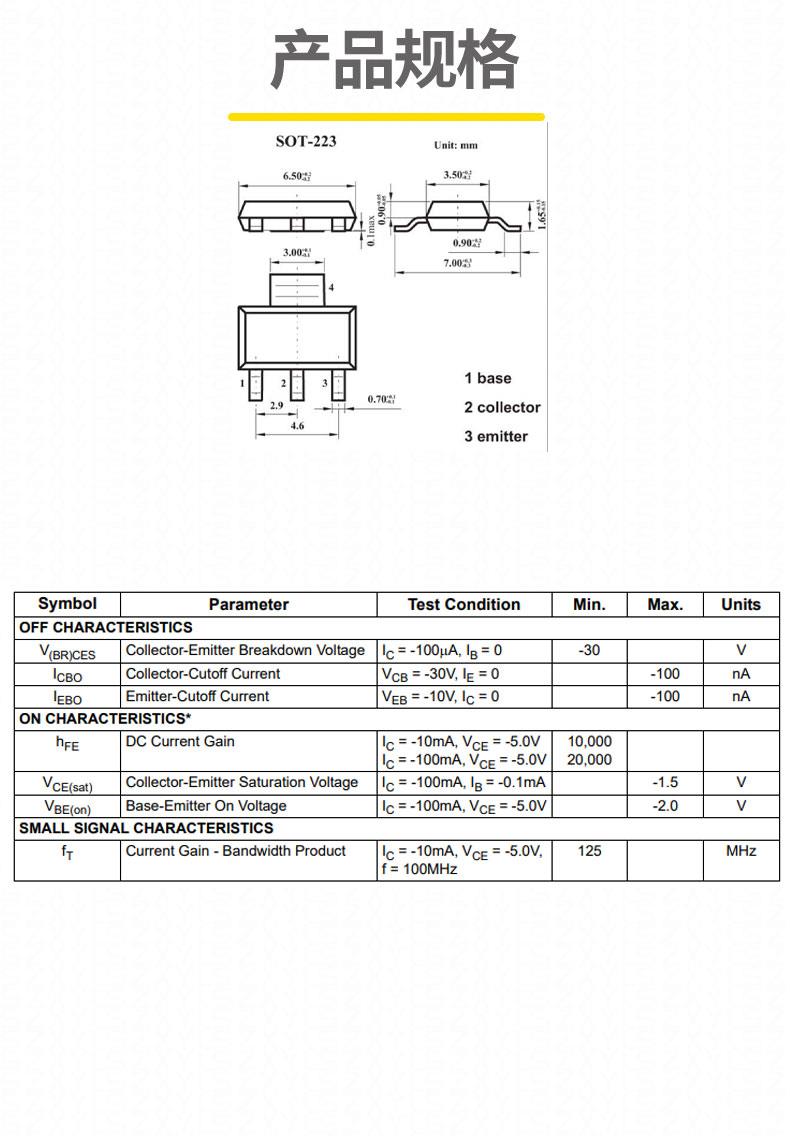

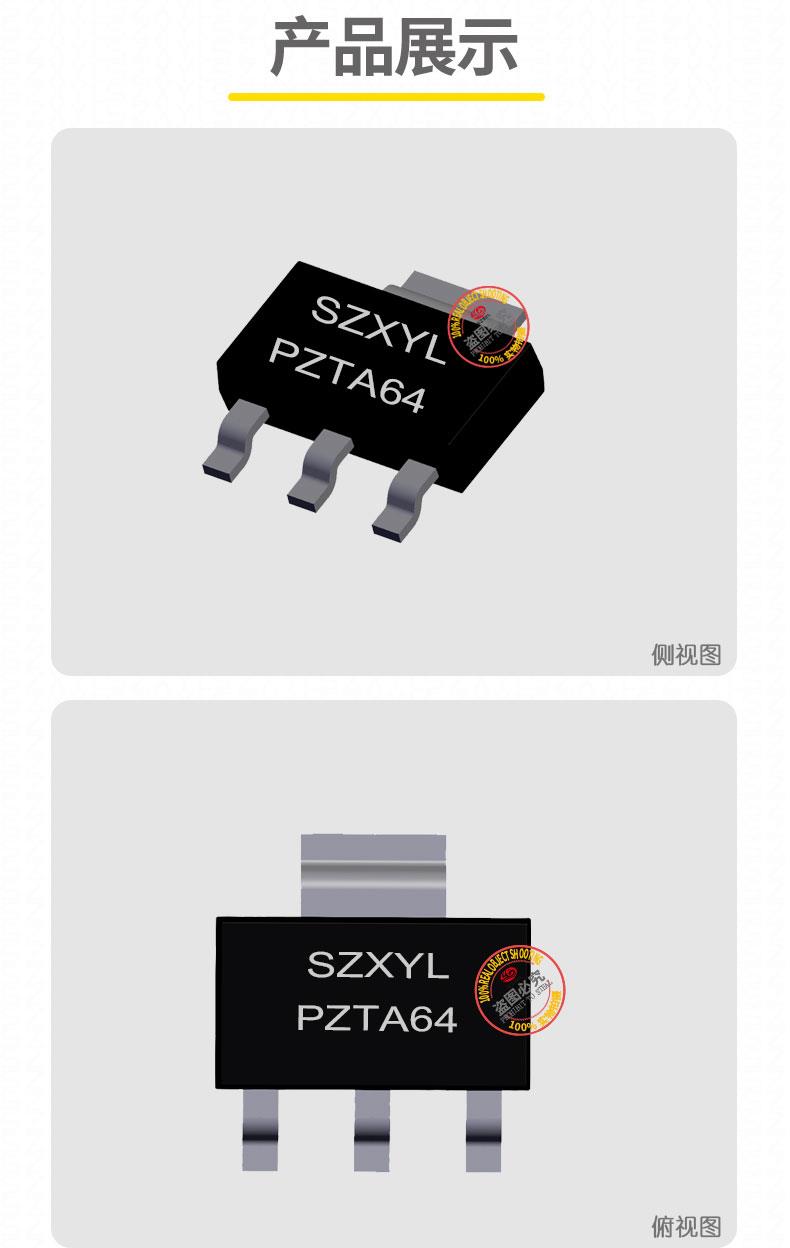

• 紧凑封装：SOT-223 封装尺寸为 6.7mm?6.7mm?2.5mm，引脚间距 2.3mm，体积小巧且散热性能优异，适合高密度 PCB 布局。引脚定义为基极（B）、集电极（C）、发射极（E），从左到右排列，集电极与金属散热片相连，符合行业通用规范。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：建议在连续 500mA 负载下采用散热片或优化 PCB 布局，确保结温不超过 150℃。实际应用中，可通过增加散热通孔和导热硅脂进一步提升散热效率，例如在陶瓷基板上覆铜面积达 250mm? 时，功率耗散可达 1.5W。

PZTA64 应用领域

1. 消费电子：
   • 家电控制：在智能插座、电动窗帘等设备中作为驱动元件，利用高增益特性实现低功耗控制，如通过 5V 微控制器直接驱动 24V 继电器。
   • 电源管理：在 USB 充电器的过流保护电路中作为开关管，结合低饱和压降（-1.5V）降低能效损耗。
2. 工业控制：
   • 传感器接口：用于压力传感器或温度传感器的信号放大，通过达林顿结构将微弱信号转换为可处理的电平，适配 PLC 或微控制器输入。
   • 低压电机驱动：在自动化设备中控制小型步进电机，支持 PWM 调速，结合续流二极管抑制反向电压尖峰。
3. 汽车电子：
   • 辅助电路：用于汽车仪表盘的背光调节和雨刮器控制，适配 12V 车载系统。需注意选择通过 AEC-Q101 ren证的厂商版本（如 NXP）。
4. 通信设备：
   • 信号放大：在对讲机或无线模块中作为射频信号放大器，利用 125MHz 特征频率实现中高频段信号处理。
