2SA1664 SOT-89 PNP 型晶体管产品描述

he心参数与特性

• 中压大电流能力：集电极 - 发射极电压（VCEO）为 - 30V（典型值），集电极连续电流（Ic）为 - 0.8A（长电版本），脉冲电流可达 - 1.6A，适用于消费电子电源管理、工业控制及安防设备等场景，如 30V DC-DC 转换器的开关管和门禁系统的电机驱动电路。
• 宽电流增益范围：直流电流增益（hFE）范围为 100~320（分档标记如 RO 档对应 100~200，RY 档对应 160~320），支持精密信号放大和稳定的开关控制，适配不同增益需求，如音频放大器的驱动级和高压继电器控制电路。
• 低饱和压降：在集电极电流（Ic）为 - 700mA、基极电流（Ib）为 - 70mA 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.7V，zui大值为 - 0.8V，显著降低导通损耗，提升能效。
• 高频性能：特征频率（fT）为 19MHz（VCE=-5V，Ic=-0.1A），适用于中高频信号放大，如车载电子的音频功率放大器和自动增益控制电路。集电极输出电容（Cob）为 45pF（VCB=-10V，f=1MHz），确保信号完整性。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和汽车电子应用。功率耗散（PC）为 500mW（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 1W。

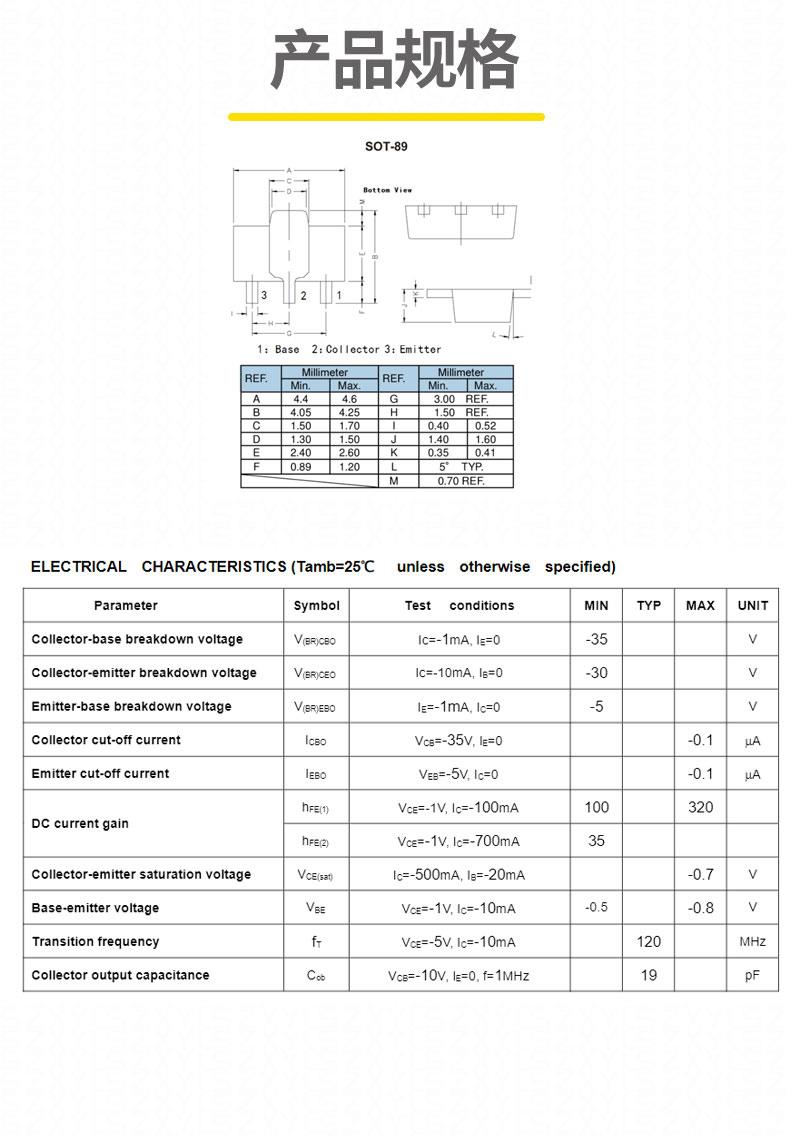

• 技术参数

  参数	数值 / 范围	测试条件
  集电极 - 发射极电压（VCEO）	-30V	持续工作
  集电极电流（Ic）	-0.8A	持续工作
  直流电流增益（hFE）	100~320（分档）	VCE=-10V，Ic=-0.5A
  集电极 - 发射极饱和电压（VCE (sat)）	≤-0.8V	Ic=-700mA，Ib=-70mA
  特征频率（fT）	19MHz	VCE=-5V，Ic=-0.1A
  功率耗散（PC）	500mW（TA=25℃）	环境温度 25℃
  集电极输出电容（Cob）	45pF	VCB=-10V，f=1MHz




2SA1664应用领域

1. 消费电子：在 30V DC-DC 转换器中作为开关管，支持宽输入电压范围（12-30V），优化转换效率，适用于手机充电器和便携式设备电源模块。例如，在 18V 转 5V 的降压电路中，可通过并联多个 2SA1664 提升电流处理能力。
2. 工业控制：用于自动化设备的信号调理，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
3. 汽车电子：作为车载电机驱动元件，利用 30V 耐压和 0.8A 电流能力实现可靠控制，适配 12V/24V 系统。例如，在汽车电动座椅控制模块中，可通过续流二极管抑制反向电压尖峰。
4. 音频放大：作为音频放大器的互补对管与 2SC4672 搭配，提供高保真音频放大，适用于高端音响设备。同时，可用于智能家电的高压电机驱动电路，结合低饱和压降（-0.7V）降低能耗。
